السلام عليكم ،،


لقد قمت بشراء درايفر جاهز لموتورات CNC ولكن للأسف لم اتمكن من تشغيل الموتورات بطريقة سليمة ،،

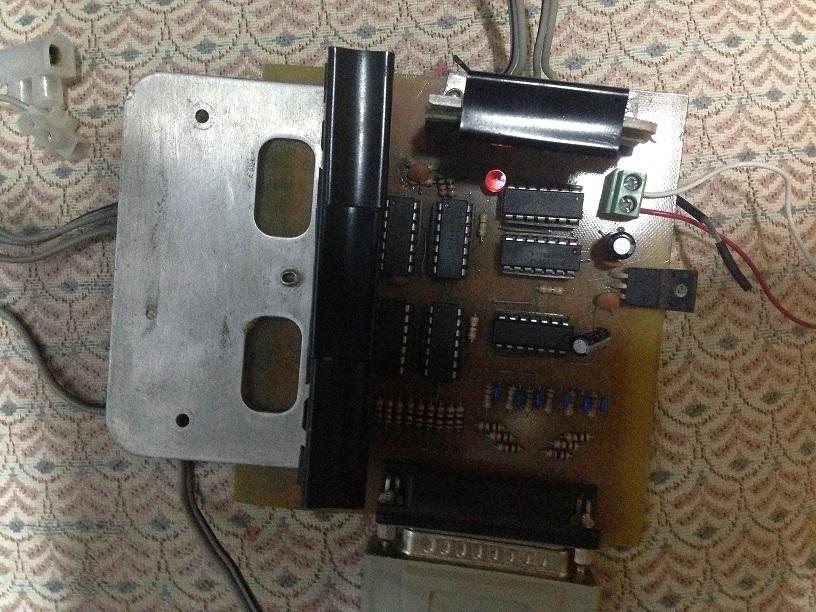

هذا هو شكل الدرايفر :

http://www11.0zz0.com/2014/03/06/21/504093072.jpg

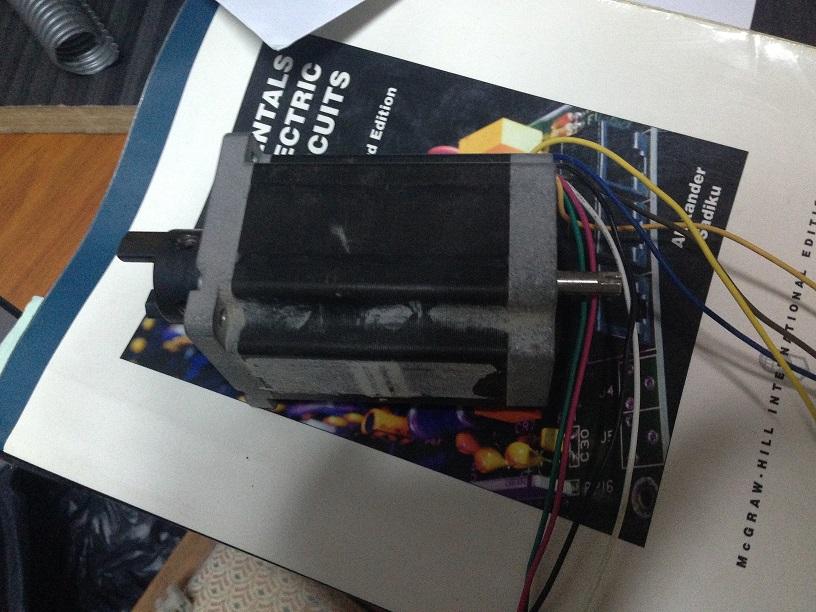

وهذا هو شكل الموتور :

http://www11.0zz0.com/2014/03/06/21/887969600.jpg

وهذه مواصفات الموتور :

https://www.buildyourcnc.com/Documen...-13)%20(1).pdf




ما المشكلة ؟

المشكلة انني قمت بتوصيل الموتور بالبورد عشوائيا ،، لانني لا املك اي دليل استند عليه ،، وبالتالي قمت بتوصيل4 اطراف من اطراف الموتور ( كل طرف مختص بملف " كويل " مختلف)"، بأربعة اطراف من البورد ،، والاطراف الاربعة الأخرى من الموتور قمت بتوصيلها مع بعضها البعض في نقطة واحدة ،،


قمت بتجربة الماك 3 ،عن طرق jog او التحريك اليدوي ،،، لم يتحرك شيء !


قمت بتوصيل الاربعة اطراف من الموتور التي وصلتها مع بعضها ،، ب12 فولت ،،

جربت ان احرك عن طريق الضغط باستمرار على اكسس الواي في الماك 3 لم ،، بدأ الموتور بالحركة ومن ثم توقف ولكن هذه المرة يصدر زنين ،،


عدلت بعض التعديلات في الماك 3 - تعديلات تجريبية - تحديدا في الموتور تيووننق ،، او ,motor tuning ،، عن طريق تقليل السرعة ،، وعدد الخطوات في الثانية تحسنت حركة الموتور ولكن الموتور يتحرك في اتجاه واحد فقط ،، لو ضغت على Y+ او Y - يبقى يتحرك في نفس اتجاه عقارب الساعة ،،


مشكلة اخرى ان الموتور بدأ يسخن !!!



أولا اريد ان اتأكد من اعدادت ماك 3 هل هي صحيحة ام لا ! ،

ثانيا ،، هل طريقة توصيل الموتور بالدرايفر ،، صحيحة !!!





شكرا ،،

[م. أحمد الفيفي]

متابع ..

...............................

[المظلوم]

هذه اعدادات الماك 3 :

من قائمة ال ports and pins :

port setup and axis selection

http://www14.0zz0.com/2014/03/07/10/225002218.jpg

input signal

http://www14.0zz0.com/2014/03/07/10/564487472.jpg


output signal

http://www14.0zz0.com/2014/03/07/10/563767172.jpg


motor output

http://www14.0zz0.com/2014/03/07/10/297706897.jpg


ومن قائمة config --- motor tunig

تحديدا الواي اكسس "


http://www14.0zz0.com/2014/03/07/10/425372768.jpg



هل الأعدادات صحيحة ! ؟ ،، وكيف اوفق بين مواصفات الموتوروهذه الاعدادات ؟


تمنياتي

[المظلوم]

السلام عليكم ،،


هذه هي تفاصيل الدرايفر "

http://pminmo.com/3axis/3axis.htm

[المظلوم]

ما شاء الله ،،

40 مشاهدة ومجرد رد وحيد !


عموما معلومةاضافية :

قمت بتعديل في اعدادات الماك 3 حسب تصميم الدرايفر وقمت بتوصيل الآوت بوت على ليدات ،، فجاء السيكونس كالتالي ":

1010
1001
0101
0110

وهو باعتقادي تسلسل صحيح ،، لكن الموتور عند توصيله يصدر صوت " كالحنين " ،،لكن لا يدور !!



فما هي المشكلة باعتقادكم ؟

[Omar Mekkawy]

هناك خطأ قمت بإرتكابه وهو يجب ان يكون الموتور موصل
بالطريقة الصحيحة لإن لو وصلته غلط بالدرايفر فمش هايدور :

أريد أن أسال سؤال :

كم طرف " سلك " للموتور يمكن تركيبه بالدرايفر ؟

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة Omar Mekkawy هناك خطأ قمت بإرتكابه وهو يجب ان يكون الموتور موصل بالطريقة الصحيحة لإن لو وصلته غلط بالدرايفر فمش هايدور : أريد أن أسال سؤال : كم طرف " سلك " للموتور يمكن تركيبه بالدرايفر ؟

الدرايفر به 4 اطراف ،، للتوصيل بالموتور والموتور به 8 اطرااف ،، انا اخذت من كل كويل من الموتور طرف ،، فأصبح لدي 4 اطراف ،، قمت بتوصيلهم بــ 5 فولت ،،

الاطراف الاربعىةالاخرى ،، وصلتهم على الدرايفر ،،،



الآن الموتور ولله الحمد يدوور ،، لليمين ولليسار ،، لكن هذا فقط عند توصيل البور الخاص بالدرايفر ب12 فولت ،، ! وطبعا الموتور يجب ان توصل اطرافه ب6 فولت ولكنني وصلتها بخمسةفولت ،،



المشكلة الآن ان الموتور يهتز وقت الدوران ،،

[المظلوم]

انا الآن اعتقد ان المشكلة تكمن في اعدادات الماك 3 ربما ، اعني كيف اقوم بضبط اعدادات الماك 3 لكي تتناسب مع مواصفات الموتور ؟
