[mtm4song]

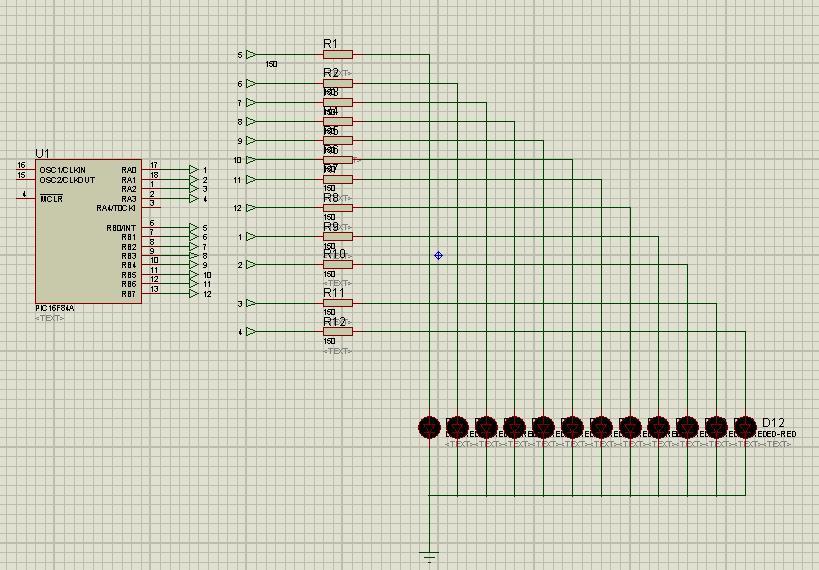

دايرة بسيطة جدا عمليا
باستخدام 16f84a وكريستالة 4 ميجا ومكثفات 22 بيكو فراد
----
المشكلة الدايرة تعمل بشكل جيد على البروتوس ولاكن لا تعمل عمليا
مع العلم انو عند لمس الكريستالة بليد تضي بعض الليدت وتطفي مرة واحدة
بشكل عشوائي ؟
--------

#define leda porta
#define ledb portb
/////
char a[2] = {0xff,0x00};


void main() {
trisa = 0x00 ;trisb = 0x00;
porta = 0x00 ; portb = 0x00;
/////
for(;;){

leda = a[0];
ledb = a[1];
delay_ms(500);

leda = a[1];
ledb = a[0];
delay_ms(500);



}
}

[abdewidad]

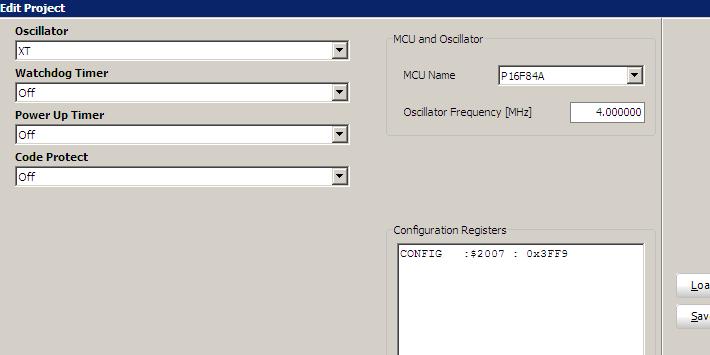

هل نوع الكريستالة لديك من نوع xt او hs

[mtm4song]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad هل نوع الكريستالة لديك من نوع xt او hs

4 ميجا هرتز ----- معدن
-------------------------

[abdewidad]

انتظر دخول المهندسين
فاني اخي ابرمج البيك مثل الدي لديك بكريستال من نوع hs 8ميكا و22p اثنان من المكتفين وكل شئ تمام

[abdewidad]

انظر الى جدول كرسيتال مهم

[hussien1995]

هذا مايحدث معي تماما في دارة أخرى باستخدام pic16f877a فأرجو توضيح الخطأ لكي تعمل الدارة على أرض الواقع.

[mtm4song]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad انظر الى جدول كرسيتال مهم

طيب تمام انا كدا ماشي صح

انا مستخدم 4 ميجا هرتز ومكثفان 22 بيكوفراد



-----------------------------------------

هل فى اعدادات فى برنامج الحرق لازم تتفعل مع العلم انو انا بستخدم بوني بروج

[compiler_x]

هب تضع مقاومة بحدود 330 اوم قبل مدخل التغذيه للبك ؟
