جهاز ارسال لاسلكى يتبعه عدة مكبرات يعمل على fm مداه كبير جدا

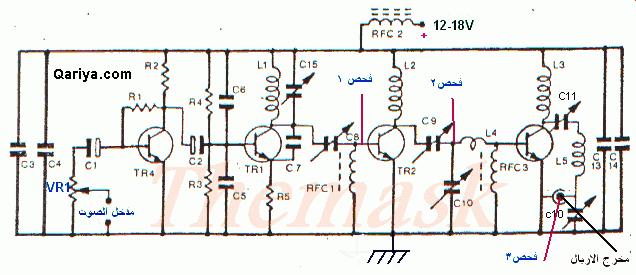

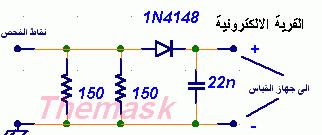

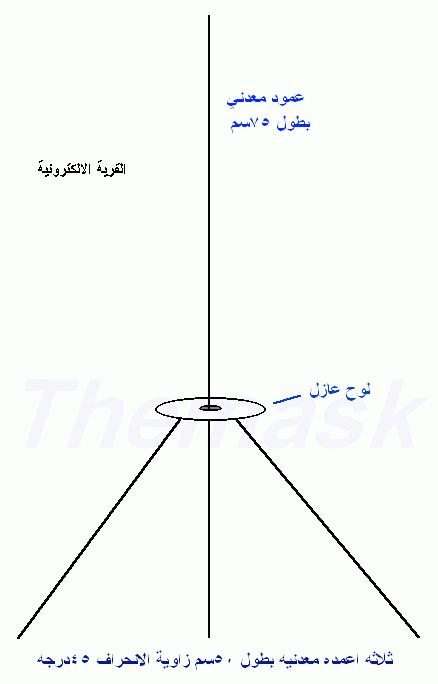

  هذه الدائره لجهاز ارسال نطاق FM وهي ذات مستوى متطور . تصل قوة ارسالها الى 4 وات . وهي كافيه ا ن تغطي الى مدى يصل من 4 الى 8 كيلو متر وهذا يعتمد على المنطقه وارتفاع الاريال يساعد على مدى ارسال اكثر . لذى يجب مراعاة الاتي.. 1- طالما ان الدائره تبث في نطاق الاف ام تفرض عليها قيود ورخص في بعض الدول .يعني انت مسؤل. 2- يجب ان تركب الدائره على لوحة طباعه .. وبعد التركيب تغطى بعلبه معدنيه . 3-تركيب الاريال مهم حسب الشرح الذي سوف ياتي . ويكون على اعلى ارتفاع . 4- ترانستورات الارسال تبدد حراره عاليه لذى لازم من عمل مبرد كافي لها والا تعرضت للتلف . 5- التاني في التركيب وعدم الاستعجال .. والتركيب خطوة خطوة.  عمل الجهاز.. --------------------- تتكون الدائره من عدد اربعه ترانستور .. الترانستور TR1 هو مولد الترددات العاليه . والذي يعمل مع دائرة الرنين المكونه من الملف L1 والمكثف C15 والذي يتم من خلاله اختيار التردد المطلوب. الترانستورات TR2 و TR3 هي مكبر ترددات راديويه عاليه وضيفتها هو تكبير الاشاره الى القوه المطلوبه بالنسبه ل TR4 هو مكبر ذبذبا ت صوتيه والذي يربط مع مولد الترددات عبر المكثف C2 . يتم ضبط اشاره الدخول الصوتيه عبر المقاومه المتغيره VR1 وهذه قيم القطع :- ------------------------- R1 220k R2 4k7 R3, R4 10k R5 82 VR1 22k log C1, C2 4.7u/25V C3, C13 4.7n C4, C14 1n C5, C6 470p C7 10p C8 3-10p trimmer C9, C12 7-35p trimmer C10, C11 20-60p trimmer C15 4-20p trimmer L1 اربع لفات بقطر 5.5 ملم L2 ست لفات بقطر 5.5 ملم L3 ثلاث لفات بقطر 5.5 ملم L4 يطبع على لوحة التركيب وهي لفة واحده . L5 خمس لفات بقطر 7.5 ملم RFC1, RFC2, RFC3 VK200 ملفات بقلب فرايت TR1, TR2 2N2219 TR3 2N3553 or 2N3924 or BFS22A TR4 BC547 or BC548 بالنسبه لمدخل الميكروفون بالامكان ربط مسجلة كاسيت , مع مراعاة حجم صوت الخروج حتى لا يوديذلك الى تلف الترانستور او حدوث تشوه في الصوت المرسل . وضبطه عبر VR1 تعمل الملفات بعنايه تامه . حسب المواصفات , الملفات نوع RFC هي ملفات ذو قلب فرايت وبقيهالملفات من دون قلب . تغذى الدائره من محول كهربائي بقوة -12-18فولت 6 امبير . عمليه ضبط الدائره ... اولا وبعد اكمال التركيب والتاكد من ربط كل القطع ووصلها عليك اولا تركيب هذه الدائره والتي عبرها سيتم ضبط تشغيل الجهاز . هناك في الدائره نقاط اختبار مبينه عليك اولا ضبط كل جزء على حدة ابتداء بالنقطه 1 الى النقطه 3 جهاز القياس يضبط على قياس الفوليه DC ويجب ان يكون من النوع الرقمي لان المقياس ذو الوشر المتحرك يتاثر بالذبذبات وبالتالي لا يعطي المقياس الصحيح . كيف يتم الضبط .. --------------------- قم بربط الجهاز بالتغذيه الكهربائيه وابداء اولا بضبط المكثف C15 على التردد المطلوب .لذى عليك بتشغيل راديو وتضعه على FM تردد مثلا 90ميجا ويكون بالقرب منك . ايضا ربط مسجله الكاسيت وتشغيله حتى يتم سماع الصوت من خلال الراديو . بعد كذى اربط جهاز الضبط في النقطة 1 وابداء بتدوير المكثف C8 حتى تحصل على اعلى قراءه في جهاز القياس . بعد كذى انتقل الى النقطه 2 ويتم الضبط عبر المكثف C9 و C10 للحصول على اعلى قراءه في جهاز القياس . ثم انتقل نقطة القياس الاخيره وهي مخرج الاريال . وقم بالتضبيط عبر المكثفات C11 و C12 يفترض ان تحصل على قراءه في جهاز القياس مابين 20 الى 30 فولت . قد تحتاج الى تقريب او تباعدبين حلقات الملفات اثناء الضبط حتى تحصل على اعلى دقه . يجب توصيل طرفي دائرة الفحص الاثنينبالدائره وخاصه الارضي اثناء الفحص . بعد كذى اربط الهوائي الاريال والذي له شرح خاص عن طريقة تركيبه .. وهذه صورة الدائره لطباعتها على لوحة Pcb ويمكن كيف عمل الملف L4 . |
| اعلانات |
|
||||||
المكبر الاول

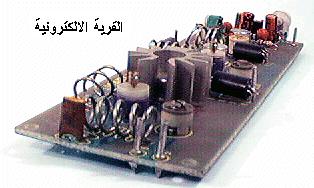

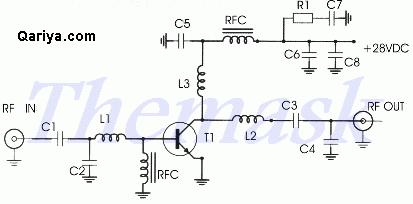

 السلام عليكم مكبر قدرة جهاز ارسال FM هذه الدائره هي مكبر قدره لجهاز الارسال الموضح في الاعلى . قدرتة تصل الى 30وات ويمكن تركيبه مع الدائره على نفس البوردة او تركيبه مستقل على ان يغلف بعلبه معدنيه .. ويتم توصيل خرج جهاز الارسال الى مدخل المكبر .. والذي يتراوح مابي 3.5-4 وات . وذلك عبر سلك نوع cox . يغذى المكبر بفولتيه من 18-25فولت . بتيار 7 امبير . سهل التركيب فهو يعتمد على الترانستور BLY89 لتكبير الترددات العاليه .. يتم ربط الاريال عبر مخرج المكبر . يجب وضع المبرد الكافي لترانسور الارسال نتيجه لتبديده حراره عالية وذلك بتركيبه على مبرد معدني .. ارقام القطع:- ----------------------- C1, C2, C3, C4 = 10 – 80pF C 5 = 10nF C6 = 1000pF C7 = 100nF C8 = 2200mF/35V L1 = 1 coil with diameter of 10 mms, 1 mm L2 = 7 coils with diameter of 10 mms, 0,8 mm L3 = 3 coils with diameter of 10 mms, 1 mm TR1 = BLY89 RFC = RF tsok باستخدام هذا المكبر يصل مدى جهاز الارسال الى حوالي 30-35كم .. عند تركيب الهوائي على مكان مرتفع . وبعد هذا المكبر راح ننزل المكبر النهائي والذي قدرتة تصل الى 50وات .. ممايزيد من مدى الارسال .
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
الكبر الثانى

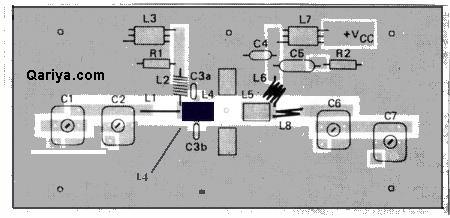

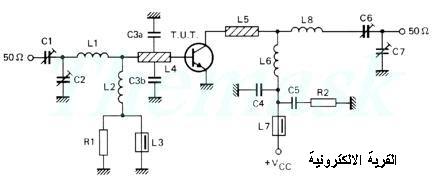

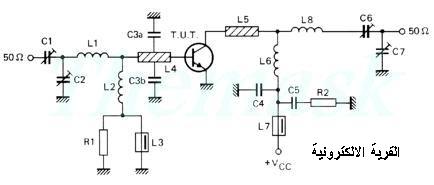

الســـــلام عليكم مكبـــــــر 50 وات لدائرة الارســـال FM بعد تجميع الدائره الرئيسيه ثم مرحلة التكبير الاولى 25وات ناتي للمرحلة الاخيره للمكبر النهائي 50وات .. بهذا المكبر يصل مدى ارسال الدائرة من 50-60كيلومتر . مثل ما ذكرنا الافضل تجميع الدائرة على بورده واحدة .. او تجميع مكبري القدره مع بعض ووضعهم داخل علبه معدنيه والافضل الفصل بين المكبرين بحاجز معدني حتى لايحدث Feed back تغذيه مرتده توثر على عمل الدائرتين . استخدم في هذا المكبر الترانستورBLY90 لتكبير القدره .. خلاف الترانستور BLY89 في المرحلة السابقه المهم في الامــر توفير المبرد الكامل للترانستور بتركيبه على مبرد معدني يسمح بتشتيت الحراره المتبددة في المكبر والا تعرض للعطب , يربط مدخل الدائره بمخرج المكبر 25وات وتسمح المكثفات المتغيره C1-C2 بتوليف توافق الدخول بينما يتم التوليف مع الهوائي باستخدام المكثفات C6-C7 حتى تحصل على اكبر خرج للمكبر . بالنسبة للتغذيه يغذي من محول كهربائي 28فولت 15 امبير وبالامكان ربط مرحلتي التكبير عبر مصدر التغذيه هذا .  وهذه ارقام القطـــع:- --------------------------------------------- C1-C4 = 10-80pF C5 = 10nF C6 = 1000pF C7 = 100nF C8 = 2200mF/35V R1 - R2 = 10 ohm L1 = 1 coils of diameter of 10mms, 1mm L2 = 7 coils of diameter of 10mms, 0,8mms L3 = 3 coils of diameterof 10mms, 1mm TR1 = BLY90 الملف L4 يطبع على البوردة وتوصل المكثفات C3a-C3b من منتصفيه.
|
|
||||||
|
الصورة مرة اخرى
|
|
||||||
النهاية والمكبر مكتمل

|
|
|||||
|
|
|
|||||
