[فكروعلم]

السلام عليكم

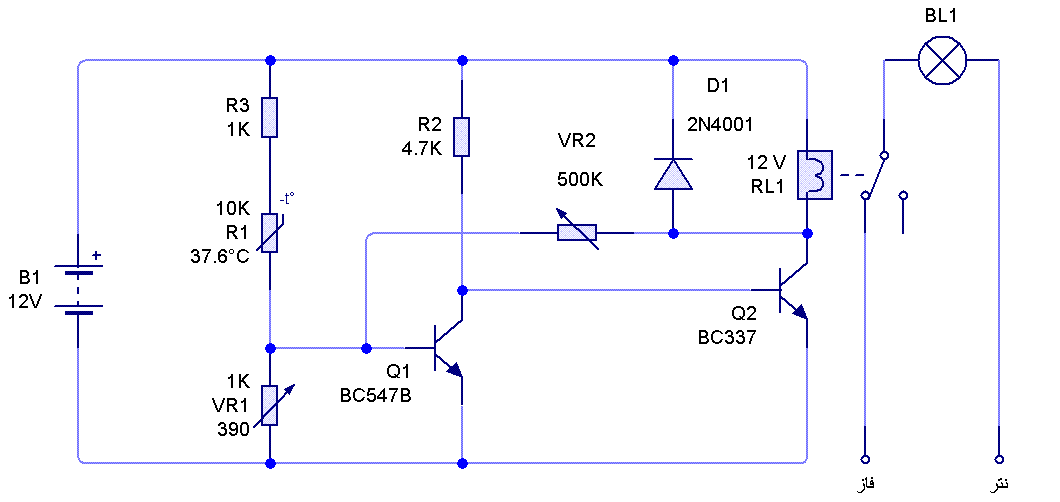

هذه الدارة تقوم بالتحكم بدرجة حرارة الفقاسة وهي سهلة التطبيق ويمكن التحكم بدرجة الحرارة من خلال المقاومة المتغيرة VR1 كما يمكننا التحكم بالمساحة بين الفصل والوصل من خلال المقاومة المتغيرة VR2 وبالنسبة لمقاومة الثرمستور هي بقيمة 10 كيلو أوم عند درجة 25 مئوية إن شاء الله تنال إعجابكم

[kamatshu]

مشكور أخي الكريم
ممكن تعطينا الفرق في درجة الحرارة بين الفصل و الوصل

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة kamatshu مشكور أخي الكريم ممكن تعطينا الفرق في درجة الحرارة بين الفصل و الوصل

ممكن أن تصل إلى أقل من نصف درجة وكلما كبرنا المقاومة VR2 سينقص الفرق وبإمكاننا أن نغير هذه المقاومة إلى 1 ميغا أوم أو أكثر لتضيق الحد بين الفصل والوصل

[mostafaeuro55]

بسم الله الرحمان الرخيم

شكرا لك أخي على الدائرة

-هل تصلح مع مقاومة أكتر من 10ك و bc327 بدل bc337 ??
-لدي مقاومة لم أتعرف على اسم الدي تطلقونه عليها هي تقيس الرطوبة وقيمتها على الملتيمتر ''200M''
26.7/200m هل يمكن تطبيق نفس الفكرة مع هده المقاومة لكن مع الرطوبة بحيت تشعل المروحة أو السخان وأنتم اعلم والله أعلم المهم الرطوبة بعد الحرارة الاولوية للحرارة.
أنا أحاول كسب فكرة لعمل الترموستات لكي أطبقها على احدى الفقسات التي أعجبتني كتيرا والتي تكرم علينا بها الأخ أبو أحمد
وأعتدر عن كترة الاسئلة
وشكرا

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة mostafaeuro55 بسم الله الرحمان الرخيم شكرا لك أخي على الدائرة -هل تصلح مع مقاومة أكتر من 10ك و bc327 بدل bc337 ?? -لدي مقاومة لم أتعرف على اسم الدي تطلقونه عليها هي تقيس الرطوبة وقيمتها على الملتيمتر ''200M'' 26.7/200m هل يمكن تطبيق نفس الفكرة مع هده المقاومة لكن مع الرطوبة بحيت تشعل المروحة أو السخان وأنتم اعلم والله أعلم المهم الرطوبة بعد الحرارة الاولوية للحرارة. أنا أحاول كسب فكرة لعمل الترموستات لكي أطبقها على احدى الفقسات التي أعجبتني كتيرا والتي تكرم علينا بها الأخ أبو أحمد وأعتدر عن كترة الاسئلة وشكرا

بالنسبة لمقاومة الثرمستور يمكن استعمال قيم أصغر أو أكبر ولكن ذلك سيتطلب منا تغيير قيمة المقاومة المتغيرة VR1 وبالنسبة للترانزستور BC337 هو نوع NPN والترانزستور BC327 هو من نوع PNP لذلك لا يصلح مكانه وإذا أردنا استخدام ترانزستور نوع PNP سنعدل في الدارة ولكن BC337 متوفر بكثرة
وبالنسبة للمقاومة التي تتحدث عنها غير واضحة

[mostafaeuro55]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم بالنسبة لمقاومة الثرمستور يمكن استعمال قيم أصغر أو أكبر ولكن ذلك سيتطلب منا تغيير قيمة المقاومة المتغيرة VR1 وبالنسبة للترانزستور BC337 هو نوع NPN والترانزستور BC327 هو من نوع PNP لذلك لا يصلح مكانه وإذا أردنا استخدام ترانزستور نوع PNP سنعدل في الدارة ولكن BC337 متوفر بكثرة وبالنسبة للمقاومة التي تتحدث عنها غير واضحة

شكرا على الرد أخي سأبحت عن bc337
بخصوص المقاومة فهي التي تقيس الرطوبة في الاجهزة المختصة لرطوبة على العموم انت ادرى مني هده هي

[أبو معاذ 2010]

السلام عليكم و رحمة الله و بركاته

شكرا أخي محسن على هذه الدائرة ، أهم ما يميزها بساطتها و هو المطلوب في قسمنا هذا ، يبقى علينا فقط أن نجربها عمليا لضبط أفضل القيم للوصول لدرجة حساسية مناسبة للفقاسات أي 0.1 درجة .

كما أذكر الإخوة أننا في حاجة إلى مصدر جهد مضبوط و إلا فلا بد من إضافة منظم جهد للدائرة .

تحياتي .

[mostafaeuro55]

بسم الله الرحمان الرحيم
السلام عليكم
شكرا اخي ابو معاد على المعلومة
تم توفير القطعة اخي فكروعلم ما عدا المقاومة 500 تم تعويضها باخرى 100 والمقاومة 1ك ب 47ك الى ان الدائرة لم تعمل معي عند تمرير التيار ترتفع حرارة bc547b كتيرا فما الحل ??
