[batman_220]

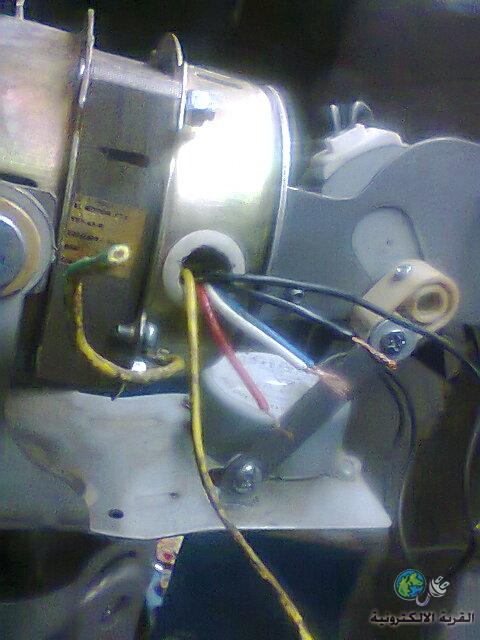

ياريت من المهندسين طريقه توصيل الماتور 6 اطراف ودى صورته ودى الوانه
اسود _ اسود _ازرق_ ابيض_ احمر_ اصفر ا[IMG]
[/IMG]صفر

[batman_220]

اسود اسود ازرق ابيض احمر اصفر

[batman_220]

لو سمحتم ارجو متابعه الموضوع من الاعضاء

[Ahmed Elbhiry]

السلام عليكم ورحمة الله وبركاته
خطوات تحديد الاطراف :
1 - نبحث عن الطرفين الذى قياسهم مع بعضهم = صفر اوم تقريبا يكون طرف
منهم مكثف والاخر تيار .
2 - البحث عن الطرف الذى يقيس اكبر مقاومة مع الطرفين السابقين يكون الطرف
الثانى للمكثف .
3 - والاطراف الثلاثة المتبقية سرعات الاقل مقاومة مع الطرفين رقم 1 يكون
السرعة العالية ثم الطرف الاكبر قليلا فى المقاومة يكون السرعة الوسط ثم الاكبر
يكون السرعة البطيئة .
وفى الرابط التالى توضيح لتوصيل المروحة الخمسة اطراف مع الفارق ان الطرف
الموصل مع ملفات التشغيل يخرج اثنين بدلا من طرف واحد واحد للتيار وواحد للمكثف .


http://www.qariya.com/vb/showthread.php?t=129209

[Ahmed Elbhiry]

وهذه صورة توضح التوصيل الداخلى للملفات لتوضيح الفكرة

http://upload.qariya.info/images/qar...e5ee3f2096.png

[batman_220]

مشكور مهندس احمد على الرد وجارى التجربه
وجزاك الله خيرا
