ارجو المساعدة.... فصل الدائرة عند إنخفاض جهد معين للبطارية

uosef_001 · 15-09-2013, 11:11 PM

اريد دائرة الكترونية بسيطة تقوم بفصل دائرة ما عند انخفاض جهد البطارية وليكن9 او 8 فولت ؟؟؟

واريد دائرة تاخير التوصيل من 15ثانية الى 30 وتكون بسيطه
وشكرا

...

uosef_001 · 16-09-2013, 12:45 AM

ياريت الفصل والوصل يكون عن طريق اترنستور وليس ريلاي

uosef_001 · 16-09-2013, 02:00 AM

وين الشباب ارجو المساعدة في اسرع وقت للضرورة

mourad3d · 16-09-2013, 11:15 AM

اخى مبدئيا دائرة باستخدام ترانزستور اعتقد هتكون مكلفه خصوصا لو كان التحميل على الترانزستور كبير بمقارنه بالريلاى تكلفته أقل لماذا أذن الريلاى وما قدرة الحمل المراد توصيله

uosef_001 · 16-09-2013, 11:25 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة mourad3d

اخى مبدئيا دائرة باستخدام ترانزستور اعتقد هتكون مكلفه خصوصا لو كان التحميل على الترانزستور كبير بمقارنه بالريلاى تكلفته أقل لماذا أذن الريلاى وما قدرة الحمل المراد توصيله

هي فصل دائرة مذبذب 555 ﻻ اعتقد انه حيكون عليه حمل.....
خلينا نشوف الدوائر الموجودة وبعدين نحدد

mourad3d · 16-09-2013, 12:32 PM

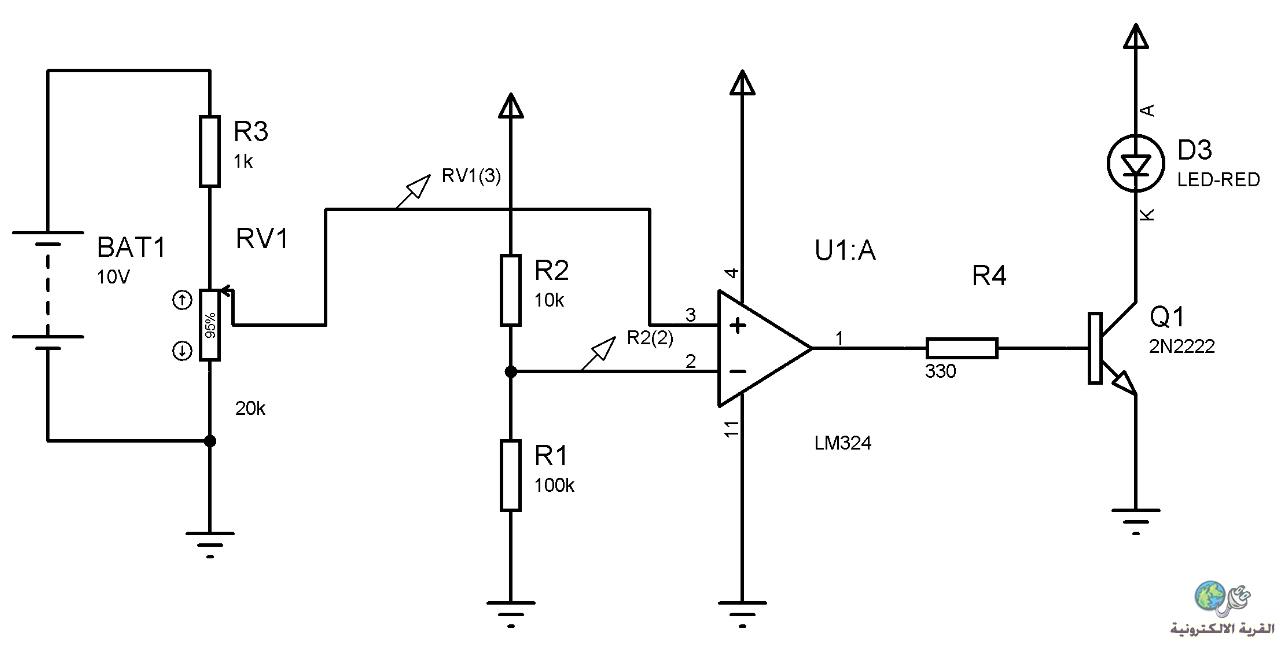

الدرائرة الاولى استخدمت فيها المقارن LM324 فى مغلاه فى استخدامه لانه يحتوى على اتنين مقارن بس ممكن تستبدله باخر له نفس الخصائص

وشويا ارسلك الدائرة التانية

mourad3d · 16-09-2013, 01:09 PM

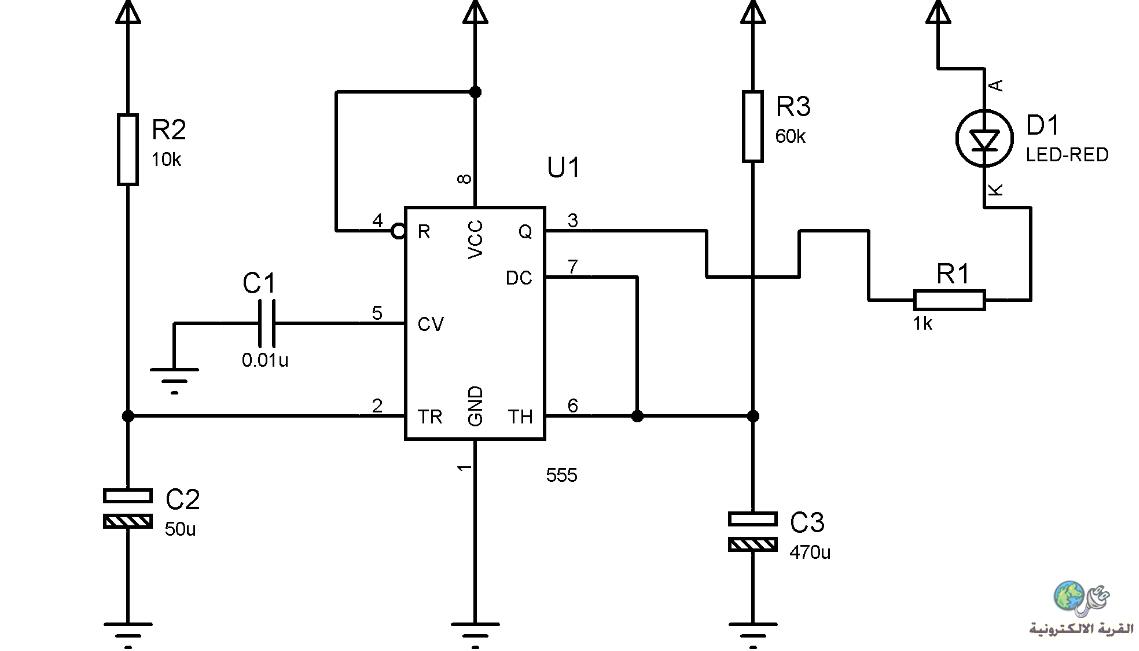

الدائرة التانيه دائرة التاخير 30 ثانية

uosef_001 · 16-09-2013, 08:08 PM

مشكور جدا على مجهودك وحوضع دوائر اخر استشيرك فيهم بردو
