شاشة سامسونج Samsung Syncmaster 753DFX

السلام عليكم اخواني في الله تقبل الله منا ومنكم خالص الاعمال ورفعنا الله بها اعلي الدرجات .
عند تسغيل الشاشة لا تعمل ولا تضئ لمبة البيان الخضراء بالواجهه الأمامية
وتم فك الشاشة فوجدت بها لحامات اطراف مفتاح التشغيل (بها لحامات دراي) وعمل اعادة لحام لاطراف المفتاح جيداً واعادة اللحام علي القطع الهامة بالشاسية
وتوصيل الشاشة بمصدر التيار الكهربي ثم تفتح الشاشة بعد تكرار الفصل والتشغيل عدة مرات علي مفتاح التشغيل لكي تعمل الشاشة تبدأ بأضاءة لمبة البيان الخضراء الامامية وبعد ذلك تعمل الشاشة بصورة جيدة مئة بالمئة 100 × 100.
واذا فصلت الشاشة من المفتاح الرئيسي لها ثم الضغط لتشغيل الشاشة بعد ذلك لا تعمل الا بعد تكرار الفصل والتشغيل عدة مرات. فهذا هو العيب.
فما رايكم احسن الله اليكم وكل عام وانتم في كامل الطاعة والصحة

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة Ghost 2003 بسم الله الرحمن الرحيم شاشة سامسونج Samsung Syncmaster 753DFX السلام عليكم اخواني في الله تقبل الله منا ومنكم خالص الاعمال ورفعنا الله بها اعلي الدرجات . عند تسغيل الشاشة لا تعمل ولا تضئ لمبة البيان الخضراء بالواجهه الأمامية وتم فك الشاشة فوجدت بها لحامات اطراف مفتاح التشغيل (بها لحامات دراي) وعمل اعادة لحام لاطراف المفتاح جيداً واعادة اللحام علي القطع الهامة بالشاسية وتوصيل الشاشة بمصدر التيار الكهربي ثم تفتح الشاشة بعد تكرار الفصل والتشغيل عدة مرات علي مفتاح التشغيل لكي تعمل الشاشة تبدأ بأضاءة لمبة البيان الخضراء الامامية وبعد ذلك تعمل الشاشة بصورة جيدة مئة بالمئة 100 × 100. واذا فصلت الشاشة من المفتاح الرئيسي لها ثم الضغط لتشغيل الشاشة بعد ذلك لا تعمل الا بعد تكرار الفصل والتشغيل عدة مرات. فهذا هو العيب. فما رايكم احسن الله اليكم وكل عام وانتم في كامل الطاعة والصحة

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس.. Ghost 2003
هل مفتاح الباور من النوع الذي يفصل مصدر الكهرباء عن الشاشه بالكليه ام ان مفتاح الباور خاص فقط بفصل ووصل جهد تغذيه متكامله المذبذب ؟؟؟؟؟؟؟
عموما يمكنك التغلب علي العيب بتغيير مفتاح الباور ثم تغيير المكثفات الكيميائيه الصغيره الموجوده في دائره الباور ( المكثفات الموجوده قبل التشوبر ) وايضا المكثف الكيميائي الخاص بتنعيم جهد منظم الـــــ 5 فولت ( يوجد علي احد الملفات الثانويه للتشوبر )
نتابع معك واسال الله لك التوفيق

[Ghost 2003]

بسم الله الرحمن الرحيم

وعليكم السلام ورحمة الله وبركاتة

اخي العزيز المهندس. هاني ابو حليمه استاذنا الجليل بعلمه. واشكرك علي مروركم الكريم

مفتاح الباور خاص فقط بفصل ووصل جهد تغذيه متكامله المذبذب. كما اشرت حضرتكم

ولي بعض الاسئلة البسيطة:-

1. إذا كان مفتاح البور سليم بقياسه علي وضع الصفارة لابد من تغييره مفتاح الباور؟ أم لا؟؟؟
2. تغيير المكثفات الكيميائيه الصغيره الموجوده في دائره الباور ( المكثفات الموجوده قبل التشوبر ). صغيره السعه ؟ أم صغيره الفولت؟

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز المهندس. هاني ابو حليمه

تفضل

مفتاح البور الرئيسي اسمه علي البوردة هو SW601

Samsung SyncMaster 753DF

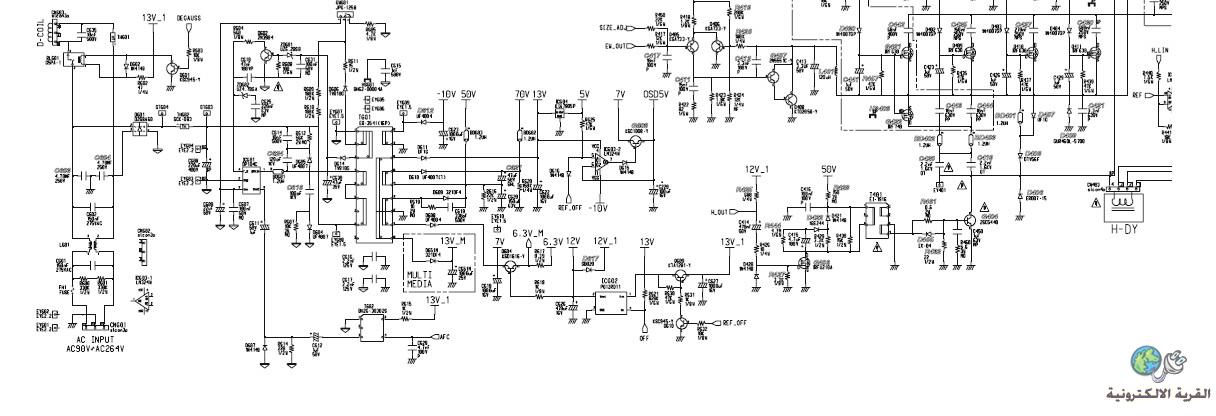

صورة لمخطط دائرة البور سبلاي



والمخطط بموجود بموقع "eserviceinfo" المعروف

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة Ghost 2003 بسم الله الرحمن الرحيم وعليكم السلام ورحمة الله وبركاتة اخي العزيز المهندس. هاني ابو حليمه استاذنا الجليل بعلمه. واشكرك علي مروركم الكريم مفتاح الباور خاص فقط بفصل ووصل جهد تغذيه متكامله المذبذب. كما اشرت حضرتكم ولي بعض الاسئلة البسيطة:- 1. إذا كان مفتاح البور سليم بقياسه علي وضع الصفارة لابد من تغييره مفتاح الباور؟ أم لا؟؟؟ 2. تغيير المكثفات الكيميائيه الصغيره الموجوده في دائره الباور ( المكثفات الموجوده قبل التشوبر ). صغيره السعه ؟ أم صغيره الفولت؟

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس .Ghost 2003
في البدايه جزاك الله خيرا علي كلماتك النبيله واسأل الله ان اكون اهلا لها
بخصوص مشكله الشاشه
اولا . اذا كان مفتاح الباور يقيس علي وضعيه الصفاره بنسبه صفر اوم فلا داعي لتغيره
ثانيا . المكثفات الكيميائيه التي اقصدها هي صغيره السعه نوعا ما وهي لا تتعدي 3 مكثفات كيميائيه .
ثالثا لا يستثني مكثف الالكو من التغيير الا اذا كان الجهد الواقع علي اطرافه في حدود 300 فولت DC هذا اذا كان منبع الجهد المتغير لديك 220 فولت AC ولا يقل عن ذلك اما ان كان جهد المنبع لديك اقل من 220 فولت فان الجهد الواقع علي طرفي مكثف الالكو سيكون له معايير اخري .والافضل قياس القيمه السعويه لمكثف الالكو اذا كان لديك جهاز قياس السعه . او اختبار مكثف الالكو عن طريق قياس الجهد كما اشرت الي ذلك .
رابعا . قبل الخوض في عمليه الصيانه .الرجاء تشغيل الشاشه ومحاوله اكتشاف اي جهد علي احد الملفات الثانويه للتشوبر حتي ولو كان ليد الاضاءه الموجود في واجهه الشاشه غير مضيء . فاذا كان هناك جهد علي احد مكثفات التنعيم الموجوده علي الملفات الثانويه للتشوبر فان هذا يدل علي سلامه دائره الباور وان العطل يكمن في تلف او تناقص القيمه السعوبه لمكثف تنعيم الجهد الخاص بمنظم الــــ 5 فولت وهذا المكثف يقع علي احد الملفات الثانويه للتشوبر . وعند تغييره سوف ينتهي العطل بدون الحاجه الي تغيير اي من مكثفات دائره الباور او غيرها
نتابع معك واسال الله لك التوفيق

[Ghost 2003]

بسم الله الرحمن الرحيم

وعليكم السلام ورحمة الله وبركاتة

اخي العزيز المهندس. هاني ابو حليمه

المخطط الشاشة يوجد بالمنتدي ، أو بالرسائل الخاصة علي حسابك

ممكن تحدد لنا مكثف تنعيم الجهد الخاص بمنظم الــــ 5 فولت. (المكثف الذي تقصده حضرتكم)

هل هو المكثف رقمه علي الشاسية هو C220 وقيمته السعوية هي 100UF/16V

ويوجد اثنان من المنظمات:-
المنظم الأول رقمه علي الشاسية هو IC604 وقيمته KIA7805P
والمنظم الثاني رقمه علي الشاسية هو IC603-2 وقيمته LM324N

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة Ghost 2003 بسم الله الرحمن الرحيم وعليكم السلام ورحمة الله وبركاتة اخي العزيز المهندس. هاني ابو حليمه المخطط الشاشة يوجد بالمنتدي ، أو بالرسائل الخاصة علي حسابك ممكن تحدد لنا مكثف تنعيم الجهد الخاص بمنظم الــــ 5 فولت. (المكثف الذي تقصده حضرتكم) هل هو المكثف رقمه علي الشاسية هو C220 وقيمته السعوية هي 100UF/16V ويوجد اثنان من المنظمات:- المنظم الأول رقمه علي الشاسية هو IC604 وقيمته KIA7805P والمنظم الثاني رقمه علي الشاسية هو IC603-2 وقيمته LM324N

السلام عليكم ورحمه الله وبركاته
اخي الفاضل ومهندسنا الغالي / Ghost 2003
للاسف عندي خلل في برنامج التحميل فالرجاء رفع المخطط في المشاركه القادمه لك ....
اخي الفاضل يبدو انك تتبعت الجهود علي الملفات الثانويه للتشوبر ووجدت الجهود بالفعل موجود اليس كذلك ؟؟؟؟
اذا كان جوابك بنعم فهذا يدل فعلا علي توتر الجهد المغذي لمنظم الـــ5 فولت نتيجه تلف مكثف التنعيم الخاص به
يمكنك تتبع طرف الدخول لمنظم الجهد الـــ KIA7805P ستجده ينتهي بموجب مكثف التنعيم الذي نقصده وهو غالبا بقيمه 470uf وجهد التشغيل 16 فولت او 1000uf بجهد تشغيل 16 فولت
نتابع معك واسال الله لك التوفيق
