برجاء المساعدة cd4017

[mishmish2002]

السلام عليكم و رحمه الله
برجاء المساعدة فى دائرة فلاشر cd4017

مدمج معها تايمر 555
الدائرة تقوم بعرض ضوء الليدات بطريقة متوالية اريد التعديل عليها لكى تعمل بهذا الشكل
الليد الاول يعمل و لا يطفئ
ثم الليد الثانى يعمل و لا يطفى
ثم الليد الثالث يعمل و لا يطفى
حتى الليد الخامس
ثم تطفئ جميع الليدات و تعود للعمل مرة اخى




و لكم جزيل الشكر

[mourad3d]

جارى ارسال لك التصميم

[mourad3d]

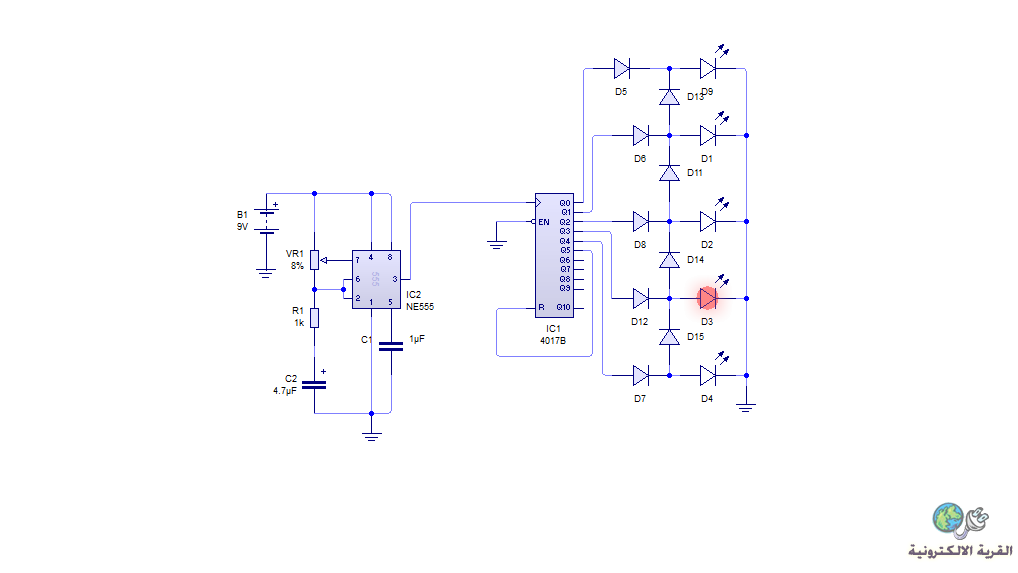

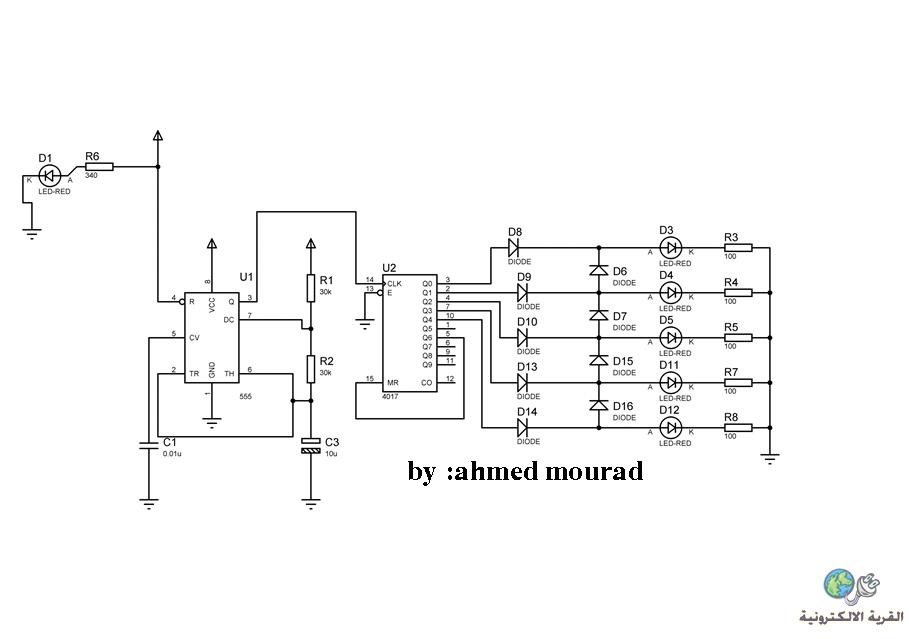

تفضل اخى الدائرة المطلوبه ولاحظ تصفير الدائرة على Q6 على شان تطفى الاضاءة لمدة معينه وترجع تشتغل تانى

[mishmish2002]

المشاركة الأصلية كتبت بواسطة mourad3d

تفضل اخى الدائرة المطلوبه ولاحظ تصفير الدائرة على Q6 على شان تطفى الاضاءة لمدة معينه وترجع تشتغل تانى

اخى العزيز بارك الله فيك لساني يعجز عن الشكر جارى التجربه
تحياتي لك

[mishmish2002]

اخى العزيز بعد التجربه لا تعمل مثا ما اريد تعمل

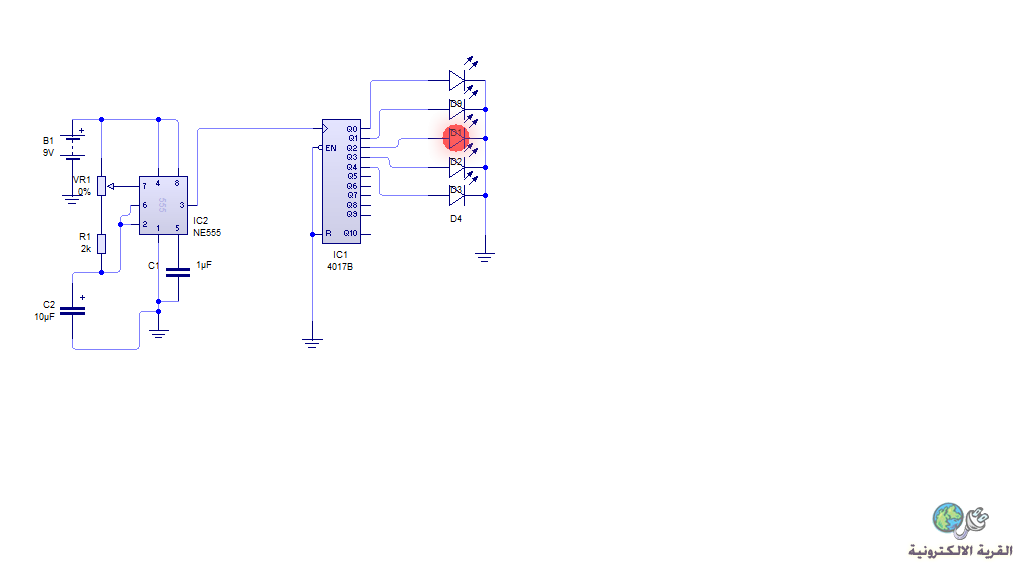

اريد ان يعمل الليد الاول و يثبت ثم يعمل الليد الثانى و يثبت ثم الثالث و الرابع و بعد كدة تبدا الدورة من جديد انظر الى الصورة المرفقة ليد واحد يعمل بالتوالي

[mourad3d]

ضع مقاومات الليد لا تتجاهلها قمت بتجربته الدائرة وتعمل بنفس فكرتك تمام
