عطل بالناسخة ريكو افيشيو من طراز MP 1600

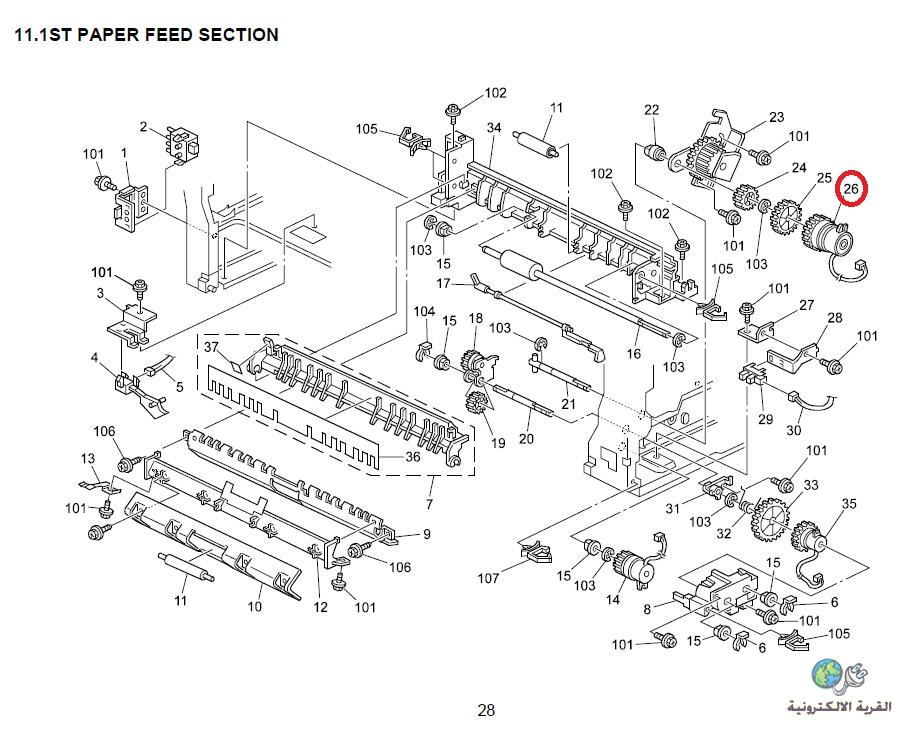

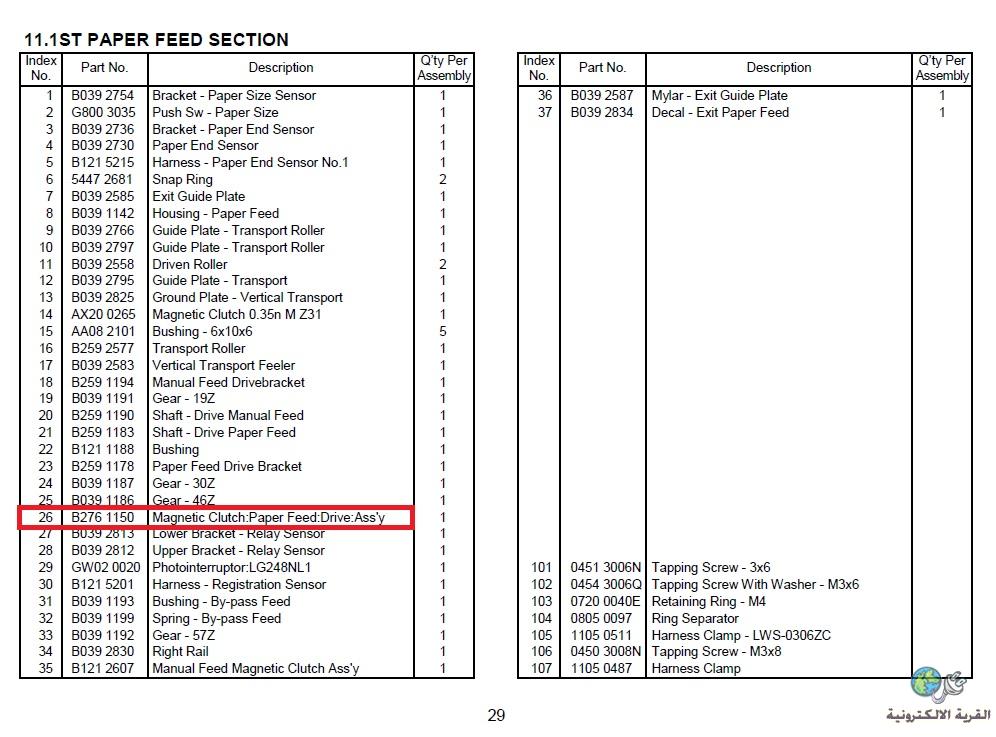

بسم الله الرحمن الرحيم وكل عام وانتم بخير السادة الزملاء المهندسين والفنيين والأعضاء الكرام عطل بالناسخة ريكو افيشيو من طراز MP 1600 وصف العطل الناسخة تكتب علي شاشتها بوجد حشر ورق علما بان لا يوجد بها اي ورق محشور أو حتى قصاصة ورق وايضاً لا تتحرك الورقة من منطقة سحب الورق داخل درج صنية الورق المسمي بالـ Tray 1 وبالتجربة تعمل فقط من خلال المسار الجانبي المسمي بالـ By-Pass Tray طريقة الفحص 1. اخراج درج صنية الورق Tray 1 وتنظيفها والتأكد من سلامة اجزائها وتنظيف بكرة السحب بها المسمي بالـ Paper Feed Roller 2. فتح المسار الجانبي المسمي بالـ By-Pass Tray ومن خلاله عمل تصوير أو استنساخ لأي مستند. وبالفعل نلاحظ عمل الآلة من خلاله فقط. 3. اخراج درج صنية الورق Tray 1 خارج الآلة (بعيداً عنها) ثم غلق اثنين من الحساسات وهما الحساس الأول Paper End Sensor ، والحساس الثاني "Push Sw - Paper Size" لتحديد حجم مقاس الورق المستعمل . فنلاحظ سلامة عملها ونظافة تلك الحساسات. العلاج غلق الآلة ثم فك الكفر الخارجي لها (اي ظهر الآلة) ثم تشغيل الآلة مرة أخرى وبالملاحظة لعمل كلاتش السحب المسمي بالـ Magnetic Clutch:Paper Feed  rive:Ass'y ورقمها في كتيب البارتس “Parts Catalog” بالرقم (26) والرقم التجاري لها هو PN: B276-1150فتجده لا يعمل ولا يتحرك ولزيادة التأكد تضع ورقة بيضاء جديدة داخل درج صنية الورق Tray 1 وبالملاحظة تجدها لا تتحرك فأعلم جيداً يكمن العيب او الخلل في هذا الكلاتش رقم (26) وتجده بعد فكه أو نزعه من مكانة اما فكك اجزاءه أو تالف. فإذا كان مفكك اجزاءه فيجب تنظيفه ثم اعادة تجميعه مرة أخرى ثم تثبيته بشكل وصورة صحيحة وتتوكل علي الله عزوجل وتجرب الآلة وبأذن الله تعالي تجدها تعمل. وفي حال تكرار لنفس المشكلة يجب استبدال هذا الكلاتش سواء من اي آلة تقطيع لنفس طرازها أو شراءه جديد. الصور التوضيحية http://upload.qariya.info/images/qar...ac3823504a.jpg http://upload.qariya.info/images/qar...0d48190c57.jpg   http://upload.qariya.info/images/qar...5cf83f427c.jpg هذة الطريقة تصلح لكافة طرازات الريكو الرقمية بداية من الطراز : (Ricoh Aficio 120, 1013, 1015, 1018, 2015, 2018, 1515, MP 1600) وحتى الطراز Ricoh Aficio MP 2000 ... إلخ. |
| اعلانات |
|
||||||
|

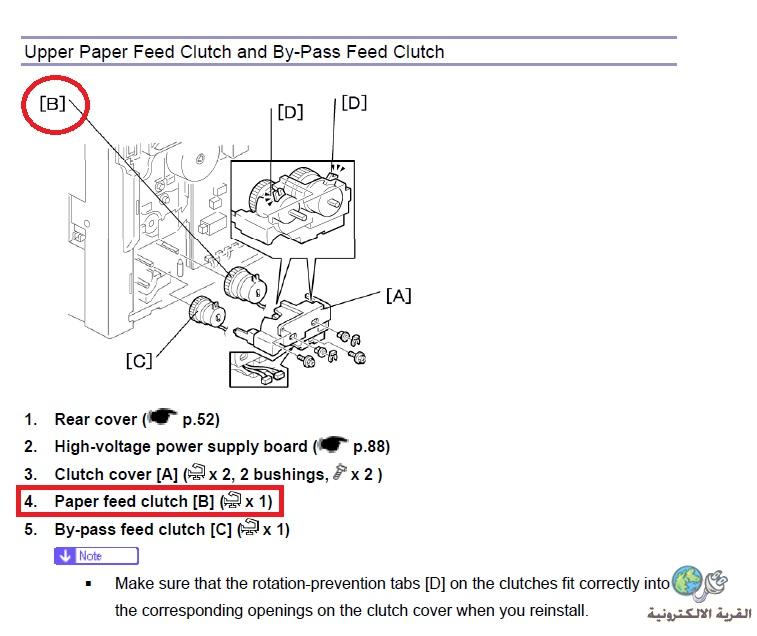

بسم الله الرحمن الرحيم صورة توضيحية لكلاتش تغذية الورق ويسمي بالـ "Paper feed clutch"  |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
بسم الله الرحمن الرحيم حساس Paper End Sensor الخاص بدرج صنية الورق في حال عدم تثبيت أو خروجه والرقم التجاري له هو B039 2730 من موضعه يسبب مشكلة حشر الورق الوهمي  |
