[avip]

محتاج اعرف ازاي اقدر اوصل الترياك بالـPIC لاني حولت كتير بس للاسف بيكتم الديرة خالص اول ما اوصله 220

فممكن حد يساعدني !

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة avip محتاج اعرف ازاي اقدر اوصل الترياك بالـPIC لاني حولت كتير بس للاسف بيكتم الديرة خالص اول ما اوصله 220 فممكن حد يساعدني !

السلام عليكم ورحمة الله وبركاته
----------------------------------

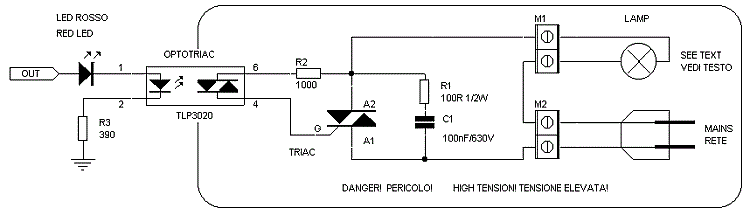

اخى الكريم اليك دائرة للربط بين البيك والترياك والذى لابد منه ان يكون بينهم عازل
يستخدم فيه ابتوكبلر

[avip]

شكرا جزيلا اخي
ولكن الا توجد طريقة ابسط من هذه كالتي تستخدم في اجهزة الفلاشر الخاصة بالافراح !

[حيدر علاج حسن]

لا تتخوف من التعامل مع optocoupler فهو سهل جدا و يوفر الامان لدائرة السيطرة و يمنع التشويش على البك ...

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
كما قال الاستاذ حيدر
واضيف ان استخدام الفوتوكبلر يحمى بدون شك البيك نفسه
كما ان استخدام الترياك على احمال كهربيه من المحتمل ان يحدث شورت فى
الحمل مما يؤدى الى تلف الترياك وبالتالى تلف البيك نفسه والذى من الممكن ان
يكون عليه برنامج مهم وغالى الثمن
ومن السرد السابق يتضح ان استخدام الترياك يتطلب عمل عازل (فوتو كبلر )

[avip]

الاخوة الكرام في البداية شكرا جزيلا علي الردود
لكن في الحقيقة انا لا اخشي التعامل مع optocoupler ولكن انا قمت بشرائه منذ فترة وكانت تكلفته حوالي 5 جنيهات فاذا اردت تشغيل 10 لمبات سوف احتاج 10 منه مما يزيد تكلفة الدائرة وانه في دوائر الفلاشر العادية التي تستخدم ايسهات غير مبرمجة لا يوجد بها optocoupler ولكن عند توصيل الترياك بنفس الطريقة الموجودة في هذه الدوائر حدثت المشكلة السابقة !
فهل يوجد حل ؟!
ولكم فائق الاحترام والتقدير

[mikro.digital]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته ---------------------------------- اخى الكريم اليك دائرة للربط بين البيك والترياك والذى لابد منه ان يكون بينهم عازل يستخدم فيه ابتوكبلر

ممكن اعرف قيم العناصر فى الدائرة بالتفصيل والوات للمقاومات
