حزورة الكترونية (26)

[نعيم البديري]

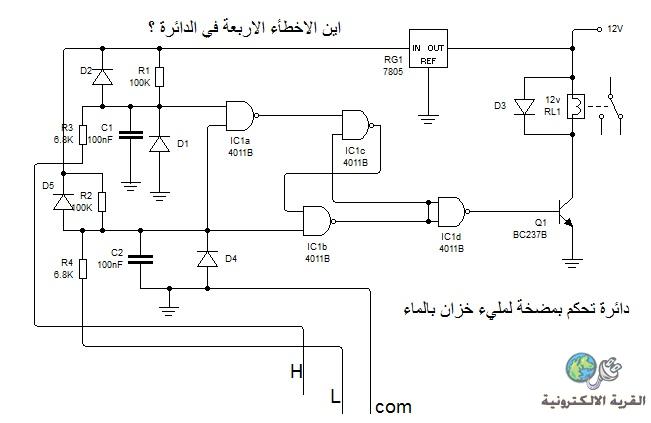

هذه دائرة للسيطرة على مضخة ماء لمليء خزان يحتوي مستووين لتحسس الماء . تعمل المضخة عن طريق الريلي اذا انخفض الماء دون مستوى الواطي وتفصل عند وصول الماء للمستوى العالي ولاتعمل حتى وصول الواطي : تحتوي الدائرة هذه المرة 4 اخطاء مقصوده .

[rokoz77]

المشاركة الأصلية كتبت بواسطة نعيم البديري

هذه دائرة للسيطرة على مضخة ماء لمليء خزان يحتوي مستووين لتحسس الماء . تعمل المضخة عن طريق الريلي اذا انخفض الماء دون مستوى الواطي وتفصل عند وصول الماء للمستوى العالي ولاتعمل حتى وصول الواطي : تحتوي الدائرة هذه المرة 4 اخطاء مقصوده .

تحياتي
rg1 معكوس
d3 معكوس
البوابة الاخيرة فيها شورت ic1d
اقطاب الحساس معكوسة h بدل L
اتمنى ان يكون جوابي خاطئ
تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

تحياتي
rg1 معكوس
d3 معكوس
البوابة الاخيرة فيها شورت ic1d
اقطاب الحساس معكوسة h بدل L
اتمنى ان يكون جوابي خاطئ
تحياتي

من اجل عدم استغلال الاجوبة الصحيحة من قبل الاخرين سوف اتبع اسلوب عدم ذكر العدد الصحيح من الاخطأء الموجودة في الاجابة لهذا اكتفي بقول الجواب غير كامل او كامل .
اخ روكوز الامنية تحققت لك فعلا جوابك غير كامل . تحياتي .

[rokoz77]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخ روكوز الامنية تحققت لك فعلا جوابك غير كامل . تحياتي .

الحمد لله
انا الان مرهق اخ نعيم ولن اشارك حتى الغد

[WRHLAMDA]

السلام عليكم

هذه المرة الاخطاء لانقاش فيها .. كما انها ابسط من الدوائر السابقة ....

[rokoz77]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

هذه المرة الاخطاء لانقاش فيها .. كما انها ابسط من الدوائر السابقة ....

تحياتي لك
لماذا لم تذكرها اخي

[seakrokram]

السلام عليكم ورحمه الله
الاخطاء
1- اتجاه الدايود 3 خطاء
2- منظم الفولتيه مربوط بالعكس
3- اقطاب الحساس معكوسه
4- اضافه مقاومه1k اوم بين الترانسستر والبوابه ناند D لغرض حمايه الترانسستر

[نعيم البديري]

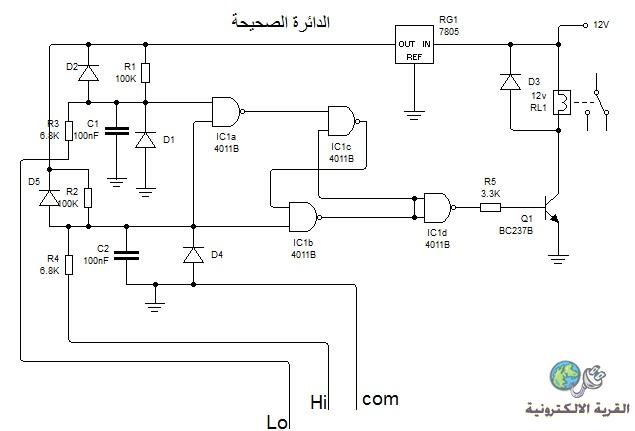

احسنت اخي seakrokram اجابة 100% وفيما يلي عرض الفرق بين الدائرتين .
