حزورة الكترونية (25)

[نعيم البديري]

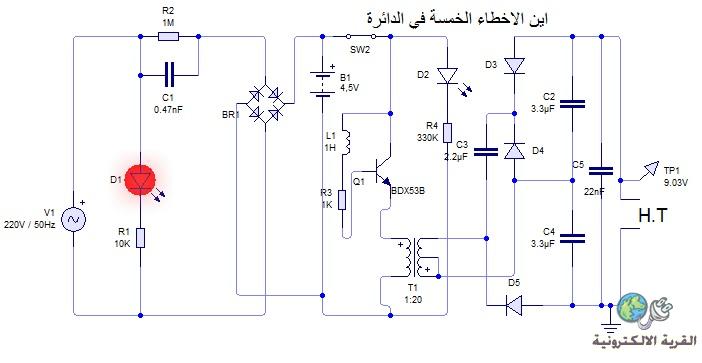

بنفس اسلوب الموضوع السابق : توجد 5 اخطاء مقصودة : وبنفس الشروط المشاركة عامة ويجب على المشارك ان يذكر الاخطاء بشكل كامل ولايتم المصادقة على جزء من الاخطاء حتى ذكر الخمسة سوية .هذه دائرة لصاعق حشرات على شكل مظرب نلاحظ الخرج قليل جدا بسبب الاخطاء .

[rokoz77]

تحياتي
كدراسة اولية نتج التالي

r4 كبيرة جدا
خرج الملف فيه قصر شورت
d3 عكسي
r1 صغيرة جدا
c5 غير مناسب هنا

[dmostafa]

1- c1 قيمته صغيرة يجب ان يكون بالميكرو فاراد

2- L1 قيمتة كبيرة جدا

3- يجب ان يكون L 1 بداخل المحول ليتكون علية تغذية عكسية تمكن الترانزستور من العمل كمذبذب

4- D 3 معكوس

5- R 4 كبيرة جدا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

تحياتي
كدراسة اولية نتج التالي

r4 كبيرة جدا
خرج الملف فيه قصر شورت
d3 عكسي
r1 صغيرة جدا
c5 غير مناسب هنا

4 صح من اصل 5 تحياتي اخي روكوز

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة dmostafa

1- c1 قيمته صغيرة يجب ان يكون بالميكرو فاراد

2- L1 قيمتة كبيرة جدا

3- يجب ان يكون L 1 بداخل المحول ليتكون علية تغذية عكسية تمكن الترانزستور من العمل كمذبذب

4- D 3 معكوس

5- R 4 كبيرة جدا

3 صح من اصل 5 تحياتي اخ مصطفى

[dmostafa]

1- c1 قيمته صغيرة يجب ان يكون بالميكرو فاراد

2- L1 قيمتة كبيرة جدا ( 1H)

3- يجب ان يكون L 1 بداخل المحول ليتكون علية تيار تاثيرى تمكن الترانزستور من العمل كمذبذب

4- D 3 معكوس

5- R 4 كبيرة جدا

6- المقاومة R 1 فعلا صغيرة جدا كما قال اخى روكوز

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة dmostafa

1- c1 قيمته صغيرة يجب ان يكون بالميكرو فاراد

2- L1 قيمتة كبيرة جدا ( 1H)

3- يجب ان يكون L 1 بداخل المحول ليتكون علية تيار تاثيرى تمكن الترانزستور من العمل كمذبذب

4- D 3 معكوس

5- R 4 كبيرة جدا

6- المقاومة R 1 فعلا صغيرة جدا كما قال اخى روكوز

الان اصبحت نسبة الحل 4 من 5 لكن اخ مصطفى جعلت الاخطاء 6 وانا اعتمدت على 5 فقط ربما يكون في اصل الدائرة لانها منقوله . عموما بقي عطل واحد انا اعتمدته .

[rokoz77]

r4 كبيرة جدا
خرج الملف فيه قصر شورت
d3 عكسي
r1 صغيرة جدا
c1 صغير غير مناسب للشحن
