رفع القدرة من 8 وات إلى 20 وات

[adelconan]

السلام عليكم ورحمة الله وبركاته

قمت بعمل هذه الدارة و هي عبارة عن siren wailling 12v

R1,R3____________1K 1/4W Resistors R2,R5___________10K 1/4W Resistors R4_____________220R 1/4W Resistor R6_____________220K 1/4W Resistor R7______________22K 1/4W Resistor R8_____________100K 1/4W Resistor C1,C2___________22F 25V Electrolytic Capacitors C3___________10nF 63V Polyester or Ceramic Capacitor C4______________47F 25V Electrolytic Capacitor Q1,Q2_________BC557 45V 100mA PNP Transistors Q3____________BC337 45V 800mA NPN Transistor SW1______SPST Toggle or Slide Main Switch (See Notes) P1____________SPST Pushbutton Operating Switch SPKR__________8 Ohm Loudspeaker B1____________12V Battery

*****************

لكن المشكل يكمن في الصوت إذ لا يتعدى مخرجه 8.5 واط فهو ضعيف بعض الشيء
لدى أريد الرفع من مخرج الصوت إلى 20 وات
أرجو المساعدة بإضافة مكونات لهذه الدارة أو إضافة دارة خارجيه لعمل المطلوب
أرجو إرفاق مخطط للإجابة

بارك الله فيكم إخواني
أخوكم المبتدئ عادل

[adelconan]

السلام عليكم
يا مهندسي المنتدى هل من جواب

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الكريم
هذه الدائرة لا يزيد الخرج عن 2 وات
بكل الاحوال ولزيادتها يتم اضافة دائرة تكبير صوت مناسبة

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
-----------------------------------
اخى الكريم

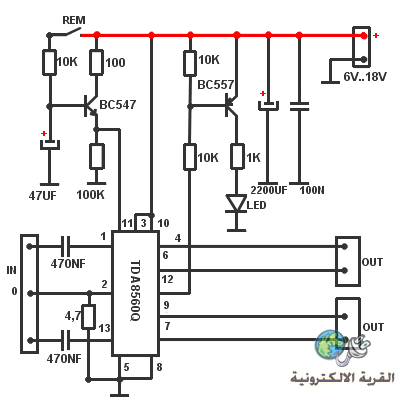

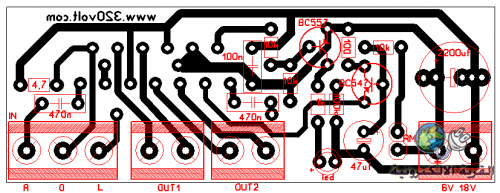

هذه الدائرة ذات قدرة 40 وات 2x وهذه الدائرة المطبوعة عليها المكونات

[علي البهادلي]

هذه دائرة مكبر صوت 22w باستخدام TDA1557Q
http://www.proyectoelectronico.com/a...s-20W-12v.html

[adelconan]

تم قياس الدارة بالواتميتر وكان الخرج 8,27 وات
بارك الله فيك على المخطط يا مهندس

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة adelconan

تم قياس الدارة بالواتميتر وكان الخرج 8,27 وات
بارك الله فيك على المخطط يا مهندس

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
وبدون الواتميتر لو ضربت التيار x الفولت سوف ينتج الوات الفولت 12
وبقياس التيار وهو فى دائرتنا هذه حوالى 800 مللى امبير
وهذا الوات يدخل فيه الحرارة الناتجة عن التكبير
على العموم لو تريد دوائر اخرى انا تحت امرك ان شاء الله
