[عبقرينو1]

محتاج طريقه توصيل البيك 16f877a
من باور وارضي وهكذا
حتى اقارنها بمن معى من توصيلات
ضرورى على وجه السرعه

وكل عام وانتم بخير

[زكرياء المغربي]

اقتباس المشاركة الأصلية كتبت بواسطة عبقرينو1 محتاج طريقه توصيل البيك 16f877a من باور وارضي وهكذا حتى اقارنها بمن معى من توصيلات ضرورى على وجه السرعه وكل عام وانتم بخير

ربما ليس هذا القسم هو المكان الأنسب لوضع سؤالك
لمَ لا تراجع الداتاشيت فبها توصيلات البك

[علي00]

الداتا شيت

[wassim-net]

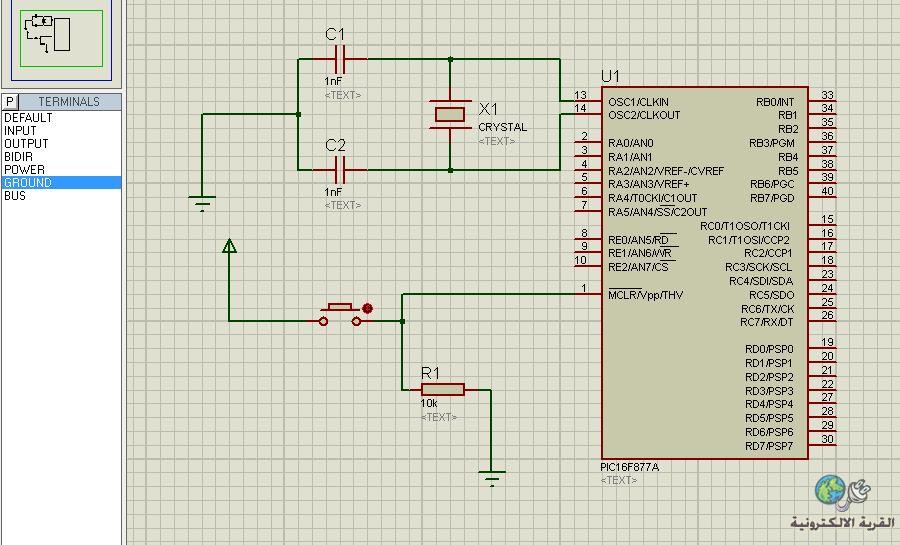

اليك ما تريد أخي الغالي


بالنسبة لvss . و VDD
الأول مع الارضي و التاني تربطوا مع ال5 فولت اي power

[wassim-net]

بالنسبة لقيم المقاومة و المكثف فلم اعينهم لك ان تختار القيم التي تراها مناسبة انا من ناحيتي اعطي 10 كلو اوم للمقاومة و 22 بيكو فاراد للمكتفين المربوططين مع الكريستالة

[نعيم البديري]

الVDD هو المصدر 5V وال VSS هو الارضي لاحظ وجود عدد 2 VDD كذالك 2 VSS

[abu-thabit]

اقتباس المشاركة الأصلية كتبت بواسطة wassim-net اليك ما تريد أخي الغالي بالنسبة لvss . و VDD الأول مع الارضي و التاني تربطوا مع ال5 فولت اي power

هل هناك خطأ في هذا المخطط ؟

[نعيم البديري]

اقتباس المشاركة الأصلية كتبت بواسطة abu-thabit هل هناك خطأ في هذا المخطط ؟

اخي العزيز المخطط اعلاه مرسوم ببرنامج المحاكاة ولا تظهر فية اطراف توصيل البور والارضي لان البرنامج يوصلهما ذاتيا ولاتظهر الاطراف VDD او VSS بالرسم فلا يوجد خطأْ وبالرجوع لصورة الاي سي نجد الاطراف 11 و 32 هما VDD وان 12 و 31 هما VSS , وهذا كان سؤال صاحب الموضوع على مااعتقد ..نحياتي للجميع
