معرفة أسماء المكونات الموجودة في هذه الدائرة الإلكترونية

[siff rabeet]

السلام عليكم

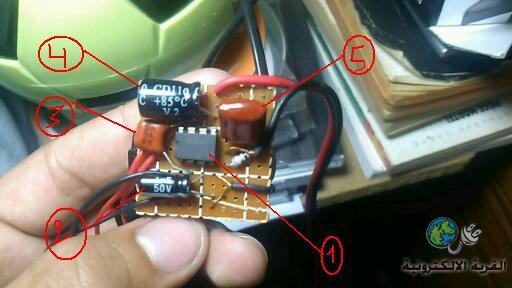

اريد فقط معرفة أسماء المكونات الموجودة في هذه الدائرة الإلكترونية



1 : LM386N ......
2 : ............ 1uF 50V
3 : ............63V 473J
4 : ............CD110 +85°C V2
5 : ............100V 100NJ

لأنني أريد أن أنجزها في برنامج ISIS 7 Professional ولا أعرف أسمائها لكي أعثر عليها داخل البرنامج
وشكرا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة siff rabeet

السلام عليكم

اريد فقط معرفة أسماء المكونات الموجودة في هذه الدائرة الإلكترونية



1 : LM386N ......
2 : ............ 1uF 50V
3 : ............63V 473J
4 : ............CD110 +85°C V2
5 : ............100V 100NJ

لأنني أريد أن أنجزها في برنامج ISIS 7 Professional ولا أعرف أسمائها لكي أعثر عليها داخل البرنامج
وشكرا

1: LM386N هو مكبر ترددات صوتية
2: 1uF 50V هي مكثف كيمياوي قطبي
3: 63V 473J هي مكثف سيراميك 47 نانو فاراد 63 فولت نسبة خطأ 5%
4: CD110 +85°C V2 هذه كما مؤشرة بالصورة تستطيع قرائتها من الجهة الاخرى فهي مكثف كيمياوي ايضا لكن القيمة في الجهة الاخرى من الصورة .
5: 100V 100NJ مكثف سيراميك 100 نانو تكتب 100n الحرف صغير وبتحمل 100 فولت نسبة خطأ 5%

[siff rabeet]

المشاركة الأصلية كتبت بواسطة نعيم البديري

1: LM386N هو مكبر ترددات صوتية
2: 1uF 50V هي مكثف كيمياوي قطبي
3: 63V 473J هي مكثف سيراميك 47 نانو فاراد 63 فولت نسبة خطأ 5%
4: CD110 +85°C V2 هذه كما مؤشرة بالصورة تستطيع قرائتها من الجهة الاخرى فهي مكثف كيمياوي ايضا لكن القيمة في الجهة الاخرى من الصورة .
5: 100V 100NJ مكثف سيراميك 100 نانو تكتب 100n الحرف صغير وبتحمل 100 فولت نسبة خطأ 5%

شكرا لك أخي نعيم البدري لقد افدتني كثيرا بهذه المعلومات الجميلة
ولكن أنا أريد معرفة أسمائهم بالفرنسية لكي أجدهم في البرنامج

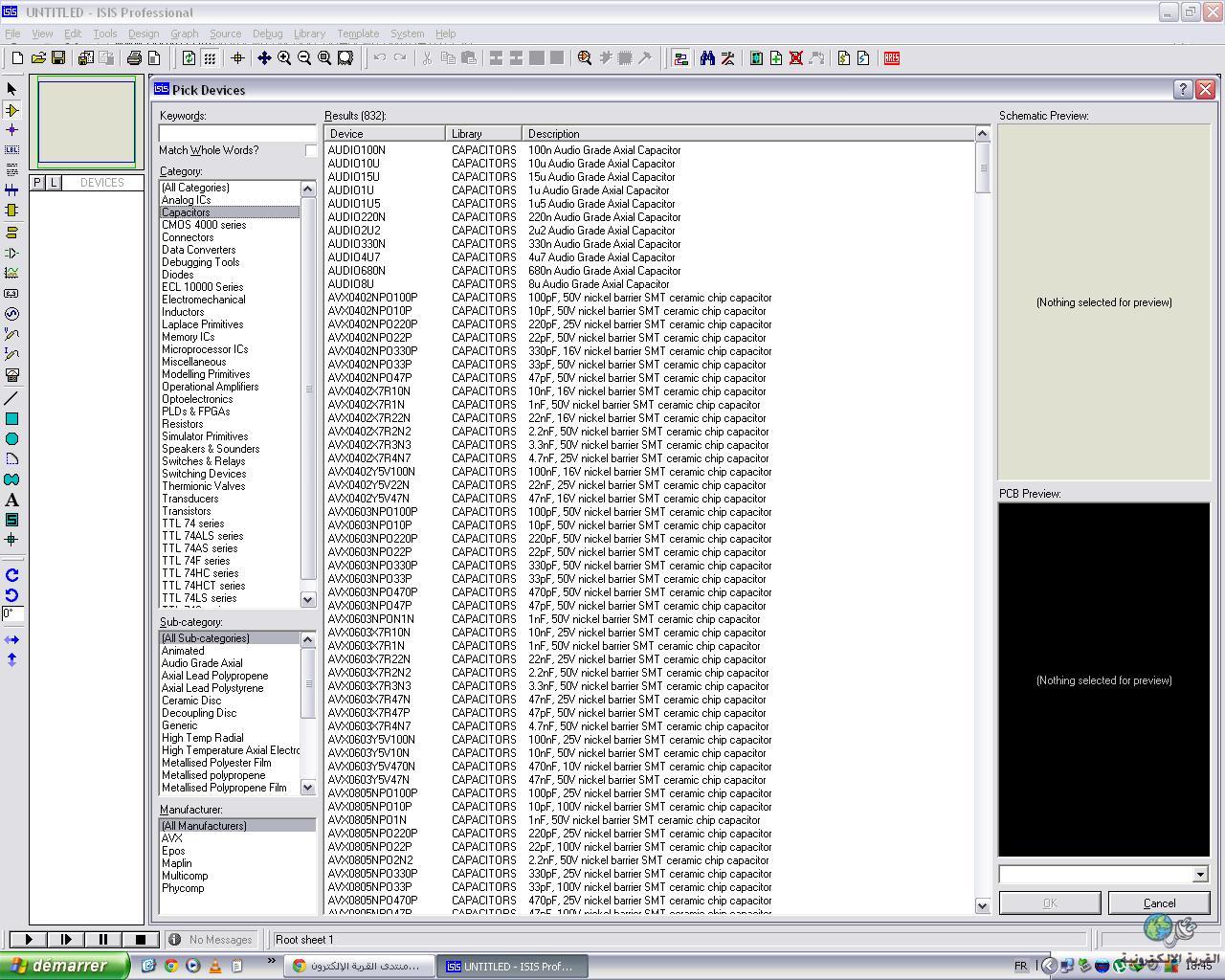

انظر إلى الصورة وستعرف ما أريده
http://upload.qariya.info/images/qar...a83f31cbb3.jpg

وشكرا جزيلا لك

[rokoz77]

المشاركة الأصلية كتبت بواسطة siff rabeet

شكرا لك أخي نعيم البدري لقد افدتني كثيرا بهذه المعلومات الجميلة
ولكن أنا أريد معرفة أسمائهم بالفرنسية لكي أجدهم في البرنامج
انظر إلى الصورة وستعرف ما أريده
http://upload.qariya.info/images/qar...a83f31cbb3.jpg

وشكرا جزيلا لك

عزيزي
عليك بالبحث عنها ضمن كل فئة مثلا المكثف بكافة انواعه تجده عندما تختار Capacitor
Resistors للمقاومات
Transistors للترانزيستور
Diodes للموحدات
وهكذا
تحياتي
