[Omar Mekkawy]

السلام عليكم إخواني الكرام

وجدت دائرة رائعة بأحد المواقع تحتاج لتحليل أحد الخبراء ليوضح لنا كيفية عملها .

أنا أعرف كيفية عمل الفولتميتر بواسطة الميكروكونترولر ولكن نحتاج لطريقة لعمل الأميتر .

الدائرة وجدتها بالموقع التالي " وبها كل المكونات وكل المعلومات " :

http://electronics-diy.com/voltmeter-ammeter.php

صورة الدائرة الإلكترونية :



صورة لرسم الدائرة :



مكونات الدارة :




1x PIC16F876A - Programmed microcontroller
1x 2x16 LCD with Green or Blue Backlight
1x High quality PCB with red solder mask and plated through holes
1x 4MHz Resonator
1x LM7805 5V Voltage Regulator
1x 16x1 Gold Plated Female Header (PCB)
1x 16x1 Gold Plated Male Header (LCD)
1x 4x1 Gold Plated Male Header (LCD)
1x 100nF Ceramic Capacitor
1x 10K LCD Contrast Trimmer Potentiometer
1x 4x10K Network Resistor
2x 100K 1% Metal Film Resistor (brown, orange, black, black, brown)
2x 6.8K 1% Metal Film Resistor (blue, gray, black, brown, brown)
1x 10 Ohm 1% Metal Film Resistor
1x 0. 47 Ohm / 5W Power Resistor

بصراحة أنا خلصت الثانوية العامة من البارحة وكل اللي عرفته من الفيزياء " في الكهربية " قانون أوم وشيوية حاجات وليس الكثير


لدي سؤال :

إذا أمكن إنشاء هذه الدائرة هل يمكن قياس القدرة

Pw = V.I

أنتظر ردكم

[NOUR P.4]

iالسلام عليكم
أخي الكريم لا أخفيك سرا .....
أخطاء اكبر المهندسين تكون في هاذا القانون البسيط و أنا شخصيا أعلم خطأ أدى لحرق نصف معمل بسبب عدم حساب و عدم دقة بالقياس و كان يمكن تلافي الخطأ الفادح بحساب بسيط من قانون أوم لذلك أنا أرى أنك تتقن الشيء الكثير باتقانك هذا القانون ........ قانون أوم هو في رأي أبو الالكترون لذلك اذا كنا نحفظه فيجب أن نحسن استخدامه .... وهذا ما حصل في هذا المشروع الجميل .... كذلك حساب الاستطاعة ممكن .... اذا ماذا نريد ?...
R = V/I
P = V*I
تمام ..... طيب لشو الكلام هاد
شوف أخي نحن نعلم من قانون أوم أن :
لو ساوت مقاومة مثلا 1 أوم وكان هبوط الجهد عليها و احد فولط لكان التيار المار بها واحد أمبير ..... لا تنسى الواحدات بالمقاييس الدوليه أوم=فولت / أمبير

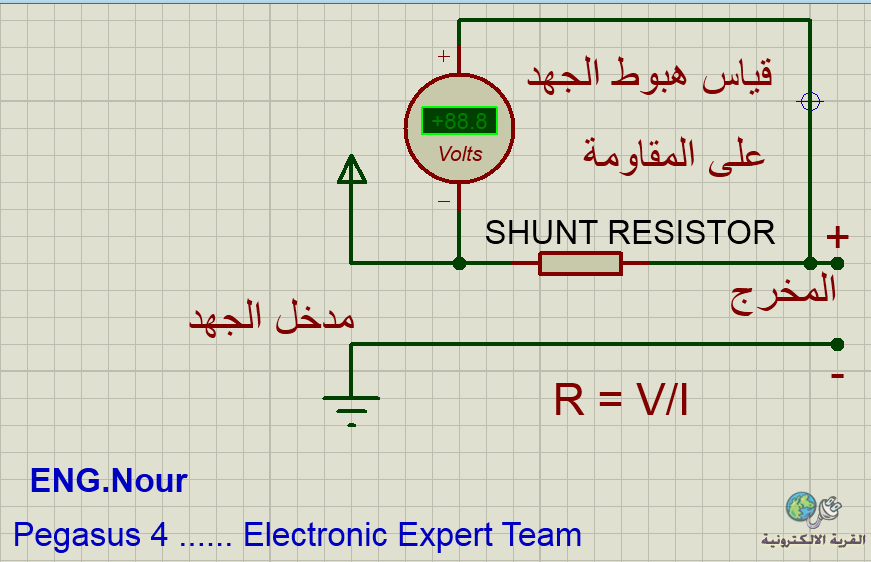

شوف الصورة هي ....

هذه صورة توضيحي يمثل المايكرو جهاز الآفو الموجود في الصورة
///////////////////////////////////////////////////////////////////////////////////////
بقياس الجهد الهابط على هذه المقاومة يمكن معرفة التيار المار بيها
طبعا المايكرو هيقيس الجهد الهابط .... ونحن نعلم قيمة المقاومة المستخدمة بقي علينا فقط حساب التيار ... من العلاقة السابقة :
R = V/I ==> I= V/R
طيب تمام حناخد مثال من المشروع مباشرة ...
قيمة المقاومة المستخدمة هي 0.47 أوم
طيب لو هبط الجهد عليها بمقدار واحد فولط هيكون التيار المار فيها و هو فعليا التيار المسحوب يحسب من العلاقة .... 0.47 = 1/I ومنه I=1/0.47 ومنه I=2.127 أمبير ......
طيب لو السحب واحد أمبير الجهد الهابط على المقاومة أديش لازم يكون ....
V = 0.47*1 ومنه V= 0.47 فولط أي أقل من النصف فولط......
أرجو أن تكون فكرة المشروع وصلت هذا بالنسبة للأمبير ....

أما بالنسبة للفولت أو حتى الطريقتين قياس الفولت والتيار تعتمدان على مبدأ Scale أي التدرج أو التدريج أو مقياس الرسم طيب ما حاجتنا لهذا الكلام ....
باختصار لأن الموضوع أكبر من طرحه في رد و لو شأت فصلت لك تفصيلا مملا فعلا فيه ولكن باختصار يتم تخفيض الجهد المراد قياسه بواسطة مقسم الجهد و زينر حماية .... بحيث لو أن جهد الدخل كان عندي مساويا ل 12 فولت كان جهد الخرج مثلا 1.3 فولت ... انتهينا
المايكرو يقبل فقط لحدود ال 5 فولت ....
لذلك تحسب مجزءات الجهد بحيث مهما كان جهد الدخل لا يخرج جهد أكثر من 5 فولت ... الآن بايجاد المعادلة المناسبة نقوم بكتابة الجهد على الشاشة .....
قريبا سأطرح دارة و لكن بواسطة 7-seg و ليس LCD وهي لنفس الغرض ولكن مع بعض المزايا الاضافية .... أرجو من الله أن يمنحني القدرة على انجازها

آسف جدا على الاطالة جدا جدا وتقبل مروري.... وزادك وزادني الله علما
أخوك م.محمد نور

[Omar Mekkawy]

اقتباس المشاركة الأصلية كتبت بواسطة NOUR P.4 iالسلام عليكم أخي الكريم لا أخفيك سرا ..... أخطاء اكبر المهندسين تكون في هاذا القانون البسيط و أنا شخصيا أعلم خطأ أدى لحرق نصف معمل بسبب عدم حساب و عدم دقة بالقياس و كان يمكن تلافي الخطأ الفادح بحساب بسيط من قانون أوم لذلك أنا أرى أنك تتقن الشيء الكثير باتقانك هذا القانون ........ قانون أوم هو في رأي أبو الالكترون لذلك اذا كنا نحفظه فيجب أن نحسن استخدامه .... وهذا ما حصل في هذا المشروع الجميل .... كذلك حساب الاستطاعة ممكن .... اذا ماذا نريد ?... R = V/I P = V*I تمام ..... طيب لشو الكلام هاد شوف أخي نحن نعلم من قانون أوم أن : لو ساوت مقاومة مثلا 1 أوم وكان هبوط الجهد عليها و احد فولط لكان التيار المار بها واحد أمبير ..... لا تنسى الواحدات بالمقاييس الدوليه أوم=فولت / أمبير شوف الصورة هي .... هذه صورة توضيحي يمثل المايكرو جهاز الآفو الموجود في الصورة /////////////////////////////////////////////////////////////////////////////////////// بقياس الجهد الهابط على هذه المقاومة يمكن معرفة التيار المار بيها طبعا المايكرو هيقيس الجهد الهابط .... ونحن نعلم قيمة المقاومة المستخدمة بقي علينا فقط حساب التيار ... من العلاقة السابقة : R = V/I ==> I= V/R طيب تمام حناخد مثال من المشروع مباشرة ... قيمة المقاومة المستخدمة هي 0.47 أوم طيب لو هبط الجهد عليها بمقدار واحد فولط هيكون التيار المار فيها و هو فعليا التيار المسحوب يحسب من العلاقة .... 0.47 = 1/I ومنه I=1/0.47 ومنه I=2.127 أمبير ...... طيب لو السحب واحد أمبير الجهد الهابط على المقاومة أديش لازم يكون .... V = 0.47*1 ومنه V= 0.47 فولط أي أقل من النصف فولط...... أرجو أن تكون فكرة المشروع وصلت هذا بالنسبة للأمبير .... أما بالنسبة للفولت أو حتى الطريقتين قياس الفولت والتيار تعتمدان على مبدأ Scale أي التدرج أو التدريج أو مقياس الرسم طيب ما حاجتنا لهذا الكلام .... باختصار لأن الموضوع أكبر من طرحه في رد و لو شأت فصلت لك تفصيلا مملا فعلا فيه ولكن باختصار يتم تخفيض الجهد المراد قياسه بواسطة مقسم الجهد و زينر حماية .... بحيث لو أن جهد الدخل كان عندي مساويا ل 12 فولت كان جهد الخرج مثلا 1.3 فولت ... انتهينا المايكرو يقبل فقط لحدود ال 5 فولت .... لذلك تحسب مجزءات الجهد بحيث مهما كان جهد الدخل لا يخرج جهد أكثر من 5 فولت ... الآن بايجاد المعادلة المناسبة نقوم بكتابة الجهد على الشاشة ..... قريبا سأطرح دارة و لكن بواسطة 7-seg و ليس LCD وهي لنفس الغرض ولكن مع بعض المزايا الاضافية .... أرجو من الله أن يمنحني القدرة على انجازها آسف جدا على الاطالة جدا جدا وتقبل مروري.... وزادك وزادني الله علما أخوك م.محمد نور

لا تتأسف على الإطالة بالعكس انت افدتني
أنا أعرف أبرمج الميكروكونترولر على فكرة وأنشأت فولتميتر بالميكروكونترولر ومشاريع تحكم عديدة
ولكن كيف أستخدم الدايود الزينر مع مقسم الجهد " انا استخدم مقسم جهد بدون زينر يقيس حتى 25.5 فولت "
الحمد لله انا فهمت الدائرة " وبالعكس توقعت ان تحل بالطريقة التي قلتها لكن انا حبيت أتأكد قبل ما أعمل شىء "

يعطيك العافية

[Omar Mekkawy]

من وجهة نظرك مافائدة المقاومة R4

[Omar Mekkawy]

وأخيراً قمت بتنفيذ الدائرة

أتمنى أن تكون حساباتي صحيحة



ولكنني أتساءل :

لماذا تم وضع المقاومة R4 في الدائرة بين طرف المقاومة وطرف الميكروكونترولر " الطرف التناظري " ؟

وكيف يتم تعديل القراءة التي تأتي للطرف التناظري القادم من هذه المقاومة ؟؟؟

[Omar Mekkawy]

السلام عليكم
نحتاج من يشرح لي كيف يتم قراءة شدة التيار في هذه الدائرة مع العلم ان الغموض بالمقاومتان "R4 ، R6" فقط .

وتم عمل مجزىء التيار " R2 ، R3 " بنجاح
