طلب مساعدة من خبراء الفقاسات

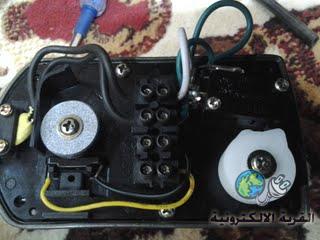

اشتريت فقاسة جديدة قولد تايقر أول ماشغلتها شغلت اللمبة كويسه وكان درجة الحرارةعلى شاشة الترموستات 32 وكانت تزيد طبيعي لكن شغلت التقليب ما كان يلف الدينمو وبعد دقيقة تقريبا دخنة فصلتها بسرعة وفكيتها كان المحول تبع الدينمو مسخن لكن ما تلف وجربت مرة ثانية كان المحول فيه صوت ويسخن أتوقع الريلاي موصل غلط http://im42.gulfup.com/WTPb6.jpg   أرجوا منكم المساعدة في توضيح التوصيلات الصحيحة بالصور أو بالرسم ملاحظة: 1ـ أنا في منطقة ما فيها فنيين 2ـ جريت الدينمو دايركت على المحول بدون ريلاي كان شغال |
| اعلانات |
|
|||||
|
ارجوكم طالب مساعدة  [IMG]  [/IMG]
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
بسم الله
|
|
|||||
|

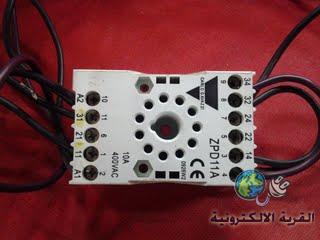

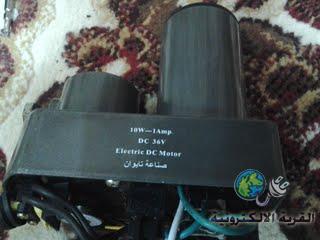

بارك الله فيك هذا هو الدينمو 36 فولت   و الريلاي RCP11003 أنا حاولت فيه أمس وصلت الأسلاك لكن اشتغل في اتجاه واحد فقط ولما الف زر الريلاي البرتقالي يلف الاتجاه المعاكس ياليت توضح لي كيف او صله لكي يلف مره في اتجاه و مره في الاتجاه العكس بواسطة المفتاح اشكر مقدماً |
|
||||||
السلام عليكم
|
|
|||||
|

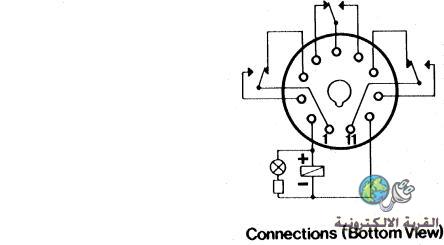

جزاك الله الف خير الكاميرا عندي سيئة لكن هذا المخطط المرسوم على الريلي  http://upload.qariya.info/images/qar...30c16a88ef.jpg http://im42.gulfup.com/WTPb6.jpg يا ليت توضح لي نوع المفتاح او اسمه علشان اوصله لفقاسة ثانية عطلان تقليبها مع العلم ان الموتور 220 فولت وبارك الله في علمك انت وفرت على مشوار 130كم اقر فنيين وجزاك الله خير تحمل كثر الأسئلة |
|
||||||
|
اعقلها وتوكل

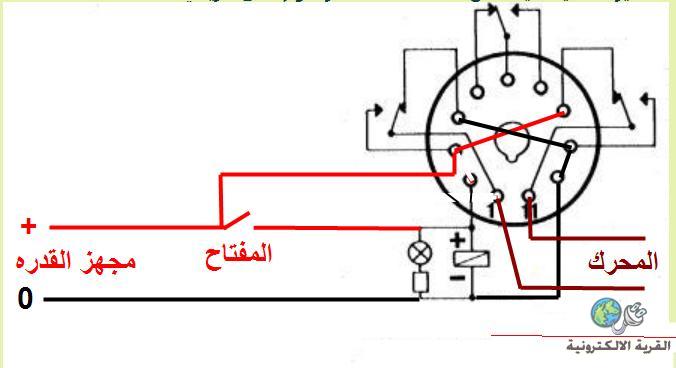

بسم الله الرحمن الرحيم تحية احترام اولا:- اعتذر عن التاخير ؟؟ ثانيا:- ادناه كما في الصوره ربط المحرك :-  عند غلق المفتاح سيقوم المحرك بالدوران لغاية ان الناحيه المحدده له وعند الفتح سيرجع المحرك للنهايه المحدده الاخرى ؟؟ اما اذا تريده ان يقف عند اي مكان عليك بوضع مفتاح اخر على التجهيز؟؟ ثالثا:- بالنسبه للمحرك الاخر الذي تقوم انه يعمل على 220 الرجاء اعطائي المواصفات التقنيه له لاجراء اللازم ان شاء الله؟؟ والقادم احسن بعونه تعالى ابو احمد |
|
|||||
|
|
