عن طريقة ربط المحول بالتايمر و المحرك والرولي

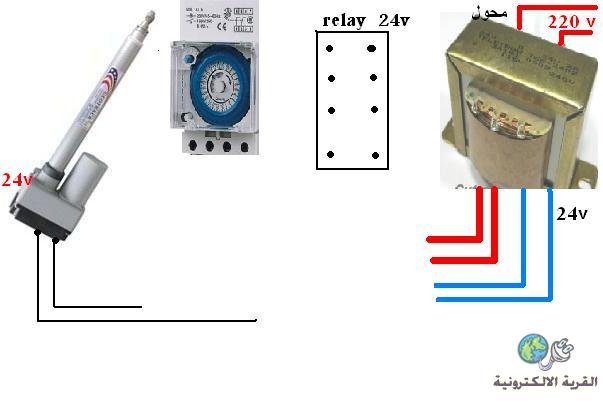

 السلام عليكم عندي سؤال عن طريقة ربط المحول بالتايمر و المحرك والرولي . وعندي سؤال عن نوع المكتف و الديود لاكمال رسم الدارة كما هو مبين بالرسم ولكم جزيل الشكر والاحترام الكبيرt
التعديل الأخير تم بواسطة : s.sultan بتاريخ 05-06-2013 الساعة 08:16 PM السبب: اظهار الصوره |
| اعلانات |
|
||||||
بسم الله نبدا وننتهي
تحية احترام ممكن اعلامي نوع التايمر لكي اكمل لك المخطط ابو احمد |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
||||||
|
التعديل الأخير تم بواسطة : فكروعلم بتاريخ 06-06-2013 الساعة 11:31 PM |
|
||||||
اعقلها وتوكل
|
|
|||||
|
|
|
||||||
|
اعقلها وتوكل

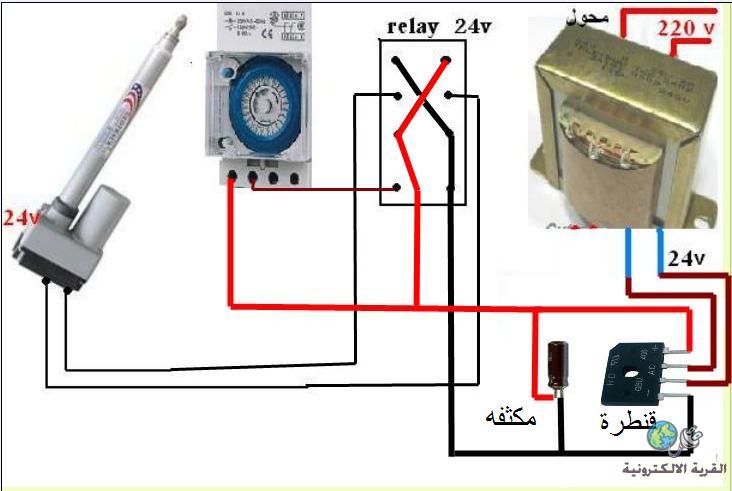

بسم الله الرحمن الرحيم تحية احترام ادناه كيفية توصيل القطع الالكتونيه والمؤقت الميكانيكي مع موتور الدش  ويجب ملاحظة مايلي( وهي ملاحظات مهمه)؟؟ 1:- المحوله يجب ان تلائم قدرة المحرك ؟؟ 2:- المؤقت لم نعرف ماهيته فافترضناه مجرد مفتاح ويمكن لبعض المؤقتات ان تعطي 220 فولت لذا يرجى الانتباه لذه لانه سوف يتلف الدائره بالكامل؟؟ اللهم اشهد اني قد بلغت ؟؟ 3:-المكثفه 3300 مايكروفاراد على الاقل 35 فولت او الاحسن 50 فولت؟ وعليك الاخذ بامور السلامه العامه عند العامل مع المؤقت والتيار الرئيسي؟ علما ان الدائره سوف لن تعمل بهذه الخريطه لعدم اكتمال ربط المؤقت ابو احمد التعديل الأخير تم بواسطة : s.sultan بتاريخ 07-06-2013 الساعة 11:13 AM |
|
|||||
|
|
