[Ahmed Elbhiry]

منقول للفائدة

طريقة تشغيل محرك كهربائي ثلاثة فيز ات على فيز واحد .

يسعدني ان اقدم لك مع التوضيح كيف يمكن ان نشغل موتور ثلاثة فيزات عندما لا يوجد عندنا الا فيز واحد .
اولا لنعرف ماهي الشروط اللازمة لهذا العمل :
- ان يكون المحرك من نوع القفصي Cage rotor Motor
- ان لاتكون استطاعته اكثر من 2 كيلو واط .

ثم لنعرف ماذا ستكون النتيجة في استعماله مع فيز واحد:
- ستكون استطاعة المحرك 80% من الاستطاعة الاصلية ؛ اي حوالي 20% هبوط في القدرة .
- العزم الابتدائي يعتمد على نوع الربط حيث أن مقداره يتغير من 25% الى 60% ؛ لتثبيت العزم الابتدائي ؛ يستعمل مكثف تشغيل Starting Capacitor ليقوم بمساعدة مكثف المحرك الذي اضيف له ليعمل على فيز واحد بشرط ان مكثف التشغيل يجب قطعه حالما يعمل المحرك .

لتبديل المحرك الى فيز واحد ؛ نربط المكثف المطلوب بين فيزين وبهذا نوصل الفيز الثالث و احد الفيزين المربوطين بالمكثف بمصدر كهرباء ذو الفيز الواحد .
يبقى لدينا اهم مرحلة و هو اختيار المكثف ؛
هناك طريقتان لمحاسبة و اختيار المكثف:
- الطريقة الاولى :
اذا استعملنا 110 فولت .......250 مايكروفاراد لكل كيلو واط
اذا استعملنا 220 فولت .......70مايكروفاراد لكل كيلو واط
اذا استعملنا 380 فولت .......22 مايكروفاراد لكل كيلو واط

الطريقة الثانية :

C=Px5/O.2 ...... استعمال 380 فولت
C=Px14/O.2 ...... استعمال 220 فولت
C=Px40/O.2 ...... استعمال 110 فولت

C مكثف مقداره مايكروفاراد uf
P استطاعة المحرك مقداره كيلو واط kw

وبإذن الله سوف اجهز رسومات توضح كيفية التوصيل قريبا

[maher yakob]

شكرا على هذا الموضوع الجميل

[عوني73]

السلام عليكم ورحمة الله
شكرا أستاذ أحمد على الموضيع الرائعة
عندي سؤال عن مصدر القوانين لختيار قيمة المكثف والف شكر جزاكم الله خيراً

[Ahmed Elbhiry]

السلام عليكم
شكرا اخى ماهر على مرورك العطر
وتحية طيبة لاخى عونى وشكرا على كلماتك الطيبة

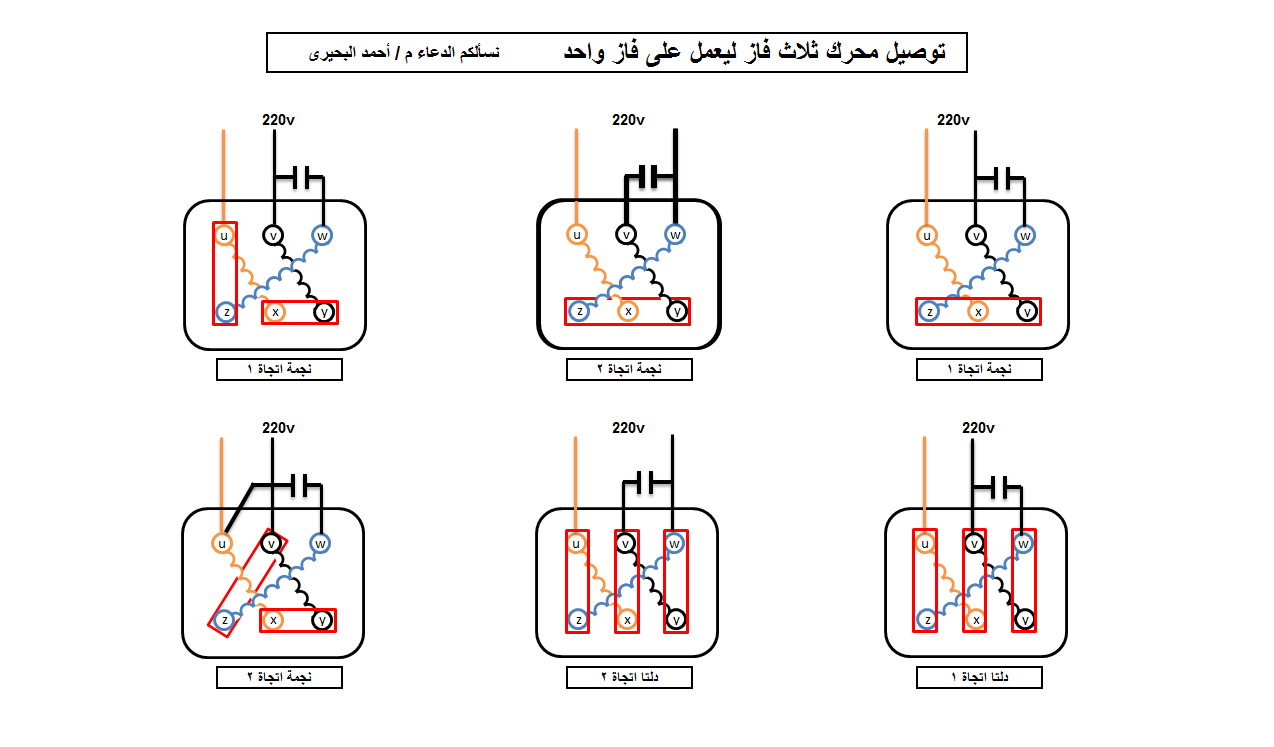

وهذه صورة توضح كيفية ربط محرك الثلاث فاز ليعمل على فاز واحد

[Ahmed Elbhiry]

اعادة رفع الصورة لسقوطها من على السيرفر


[IMG][/IMG]

قوانين حساب سعة المكثف اغلبها تفتقد لدقة لعوامل عديدة منها اختلاف الخامات واختلاف الصلب السيلكونى الذى يلف عليه الملفات .

وهذا قانون يمكن الاعتماد عليه :

C =W / (2πF(220 * √2)²)

مثال لموتور حصان :

c=736/(2*3.14*50(220*1.41)²)=24uf

[Ahmed Elbhiry]

نوع التوصيل والاتجاهين داخل دوائر حمراء للتميز


[IMG][/IMG]
