[علي00]

هذا كود فولت ميتر احتاج اغير السفن سكمن من الانود المشترك الى
الكاثود المشترك ماذا اعدل في الكود لكي يعمل طبيعي حاولة ولم انجح

        signed char m0;
        signed char m1;
        signed char m2;
        int vlt=0;
        char seg[]={64,121,36,48,25,18,2,120,0,16};


void DISPLAY (void)

                          {
                           m0=(vlt%10);
                           m1=((vlt%100)/10);
                           m2=(vlt%1000)/100;
                           PORTB=0b00100000;PORTC=seg[m0];Delay_ms(10);
                           PORTB=0b01000000;PORTC=seg[m1];Delay_ms(10);
                           PORTB=0b10000000;PORTC=seg[m2];Delay_ms(10);

                           }

unsigned ADC_Value;
void main( )
{
TRISA=0b00000001;
TRISB=0;
TRISC=0;
PORTC=0;
while(1)
{

ADC_Value = ADC_Read(0);

  vlt =ADC_Value/4.5;



    Delay_ms(20);
    DISPLAY ();


  }

  }

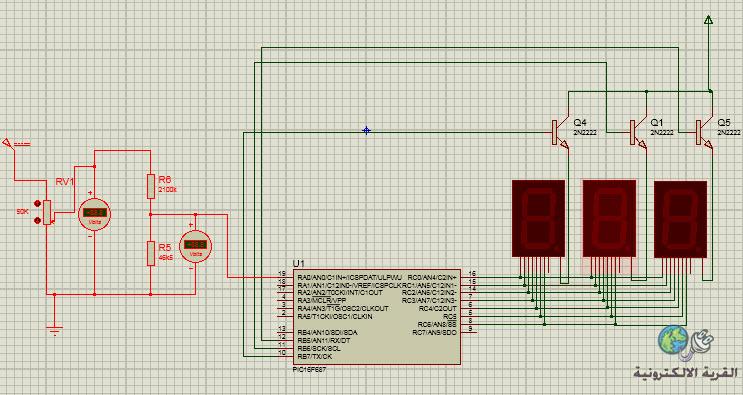

[IMG][/IMG]

[حيدر علاج حسن]

اولا تغير بيانات المصفوفة

char seg[]={63,6,91,79,102,109,124,7,127,111};

بعدها تغير قيم المنفذ B

PORTB=0b11011111;PORTC=seg[m0];Delay_ms(10);
                           PORTB=0b10111111;PORTC=seg[m1];Delay_ms(10);
                           PORTB=0b01111111;PORTC=seg[m2];Delay_ms(10);

[علي00]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اولا تغير بيانات المصفوفة char seg[]={63,6,91,79,102,109,124,7,127,111}; بعدها تغير قيم المنفذ B PORTB=0b11011111;PORTC=seg[m0];Delay_ms(10); PORTB=0b10111111;PORTC=seg[m1];Delay_ms(10); PORTB=0b01111111;PORTC=seg[m2];Delay_ms(10);

الاخ حيدر جزاك الله خيرا على تعبك معانا
بعد تعديل الكود لم يعمل وتظهر ارقام غريبة على السفن

[Tico]

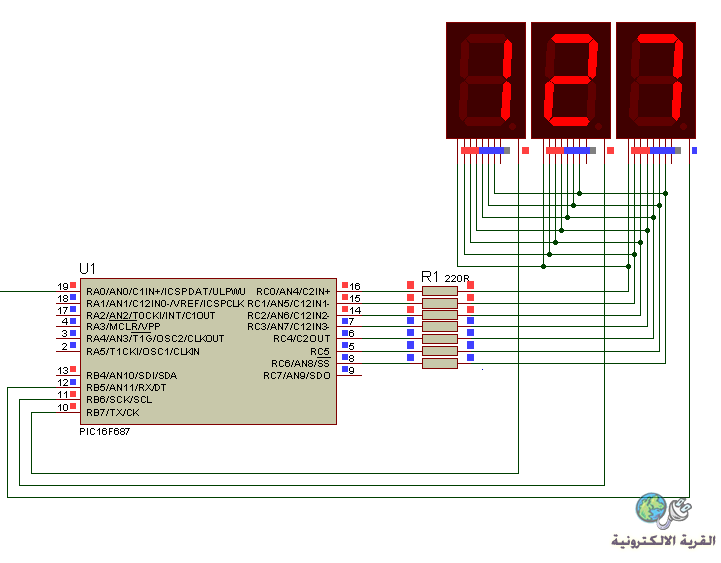

مع الكود الجديد، في دائرة المحاكاة قم بتوصيل كاتودات العارضات مباشرة (بدون ترانزيستورات) :

http://upload.qariya.info/images/qariya_com_e7361206da.png

[حيدر علاج حسن]

كما قال الاخ تيكو ...
هذا الكود لا يحتاج الى ترانزستورات فالبك وحده قادر على التشغيل
