[mtm4song]

سوال غريب شوية عن الميكروكنترول

باستخدام المبرمجة بيتم حرق الكود داخل الميكرو كنترول فى شريحة قابلة للمسح
والبرمجة مرة اخري

انا عاوز اعرف ازاي بيتم حرق الكود داخل الشريحة والشكل الفزيائي ليها

انا عارف انو الكود بعد ما يتحول لهيكسا بيتحول للغة الالة الاسمبلي

لاكن بعد كدا بيتخزن ازاى يعني الرقم بتخزن فى الذاكرة ازاى

ولما الميكروكنترول بيبدء ينفذ الكود بلترتيب بيقرا الكود دا تاني ازاى ؟

[ennng]

سؤال ليس بغريب انما سؤال يدل على شخص يريد ان يتعلم فاالله يوفقك اخي لما يحبه ويرضاه. انا راح اشرح اشياء بسيطة وان شاء الله راح تكون فيها فائدة.
اولا اخي الكريم نحن و لنقل جدلا جميع المستخدمين او المبرمجين في العالم نتعامل مع المتحكم مثل high level سواءا كنا نستخدم لغات عالية مثل C او منخفضة مثل assamply لان الشركات المصنعة للمتحكمات تمتلك low level.
خلينا نعرف ايه الفرق بين high level , low level اتكلم من حيث الديزاين كهاردوير وليس من حيث software برمجة.
الفكرة اخي ان الشركات تصمم المتحكمات في low level وهو التعامل مع ترانزسترات مثل تقنية CMOS في VLSI وتجمع ملايين transistors في small chip وهنا لاحظ اخي ان كل مجموعة من transistors تكون شئ معين على سبيل المثال RAM او Timer او ROM ... ويتم ربطها مع بعض لتعطي functions معينة وهذا high level اللي نتعامل معه سواءا ب C او الاسمبلي. شوف مثال بسيط على العملية هذا تصميم لتايمر ,comparator.
:

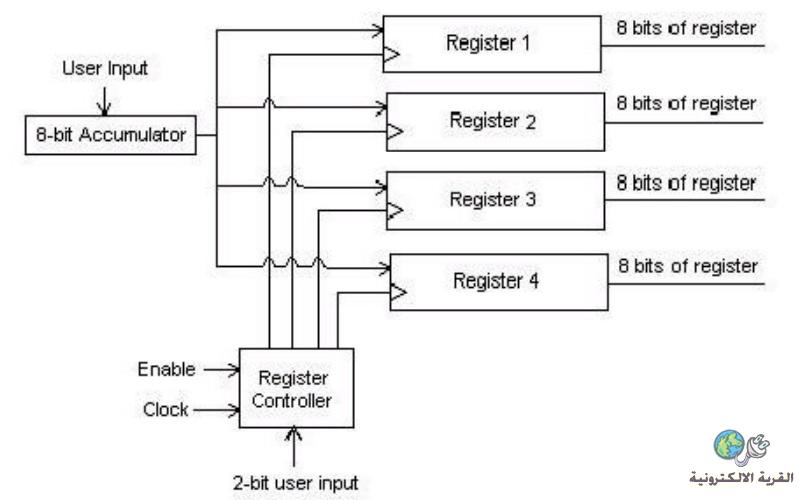

1-high level اللي جميع المبرمجيين يتعاملون معه

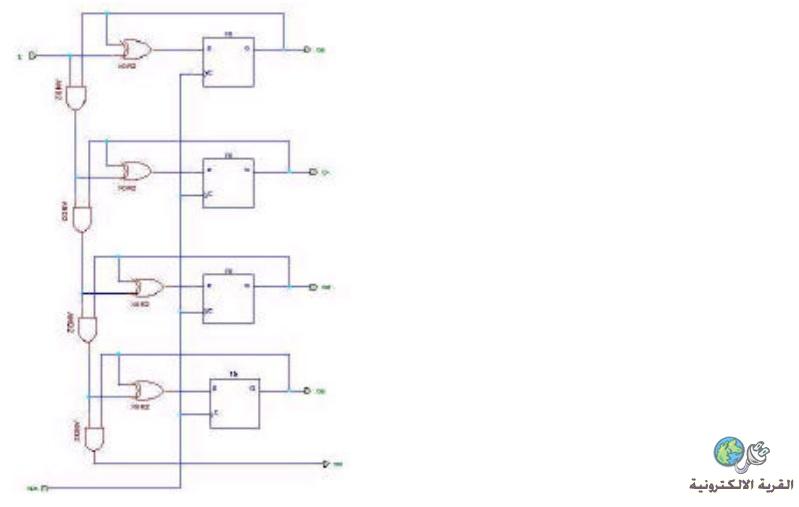

2- gate level :هنا تايمر

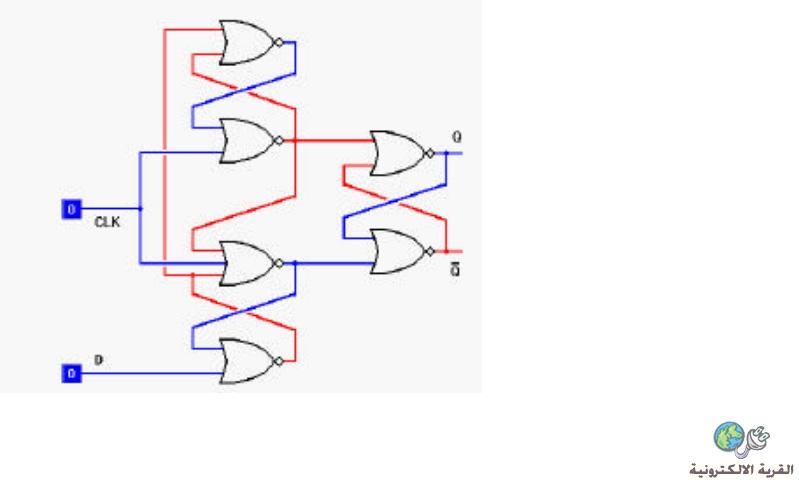

وهذا NOR gate

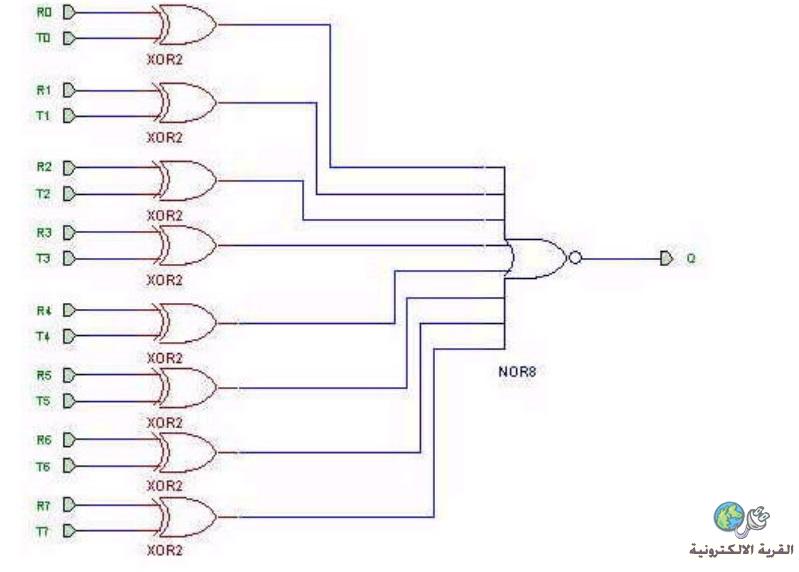

اما هدا فهو comparator



3- low level

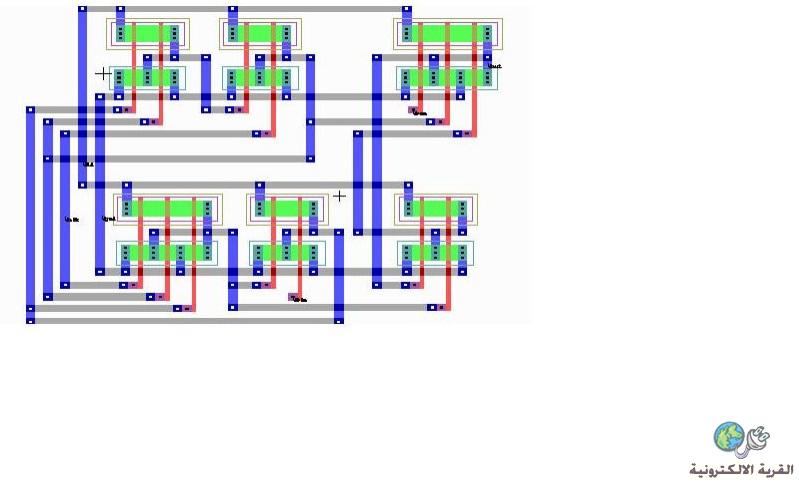

وهذا NOR gate

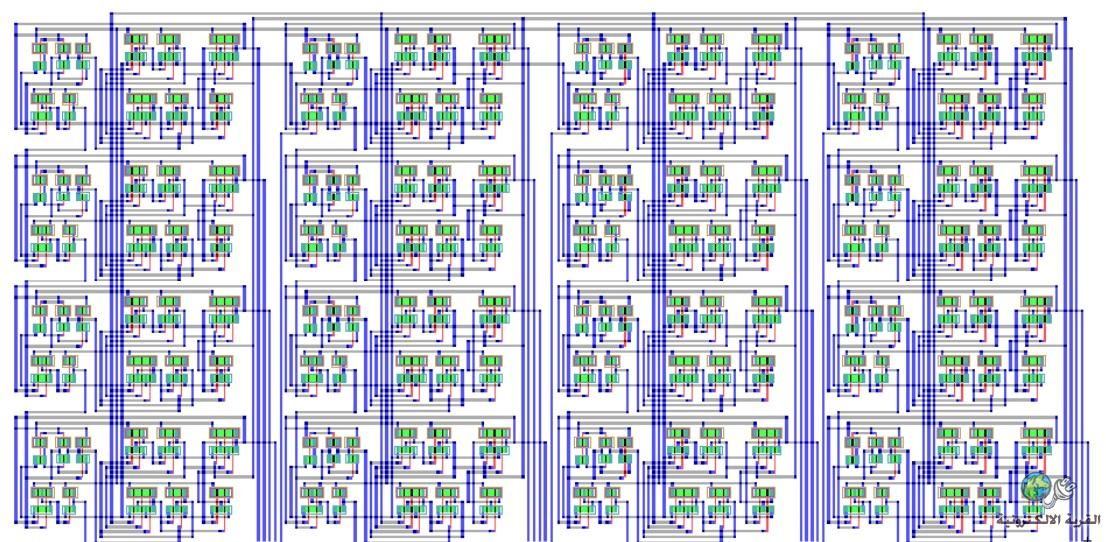

هذا 16bits Timer

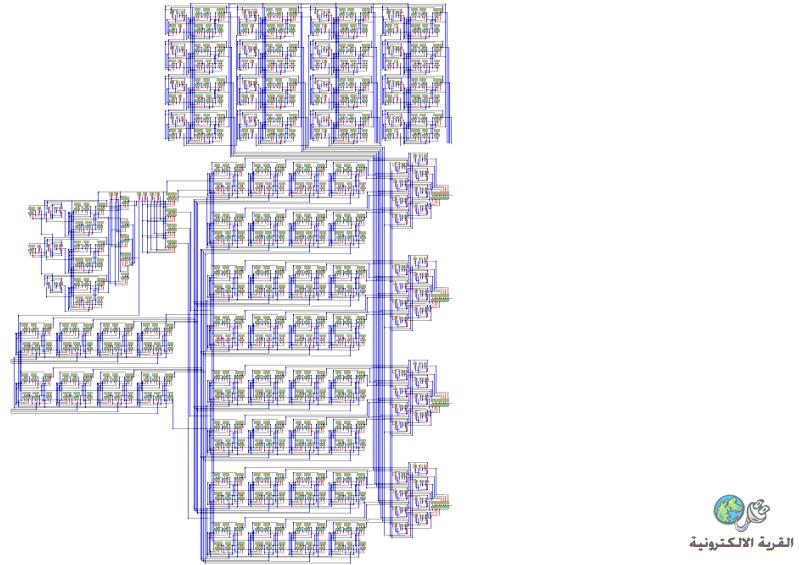

هذا ربط بين Timer وبعض registers control وايضا flip flops



ملاحظة كل لون له معنى في الديزايين low level وايضا هناك تقنيات اخرى غير CMOS في عمل المتحكمات.
الله يوفق الجميع
