عملية ربط 2 سويتش مع محرك

[airone234]

السلام عليكم
المرجوا من الاخوة الكرام المساعدة

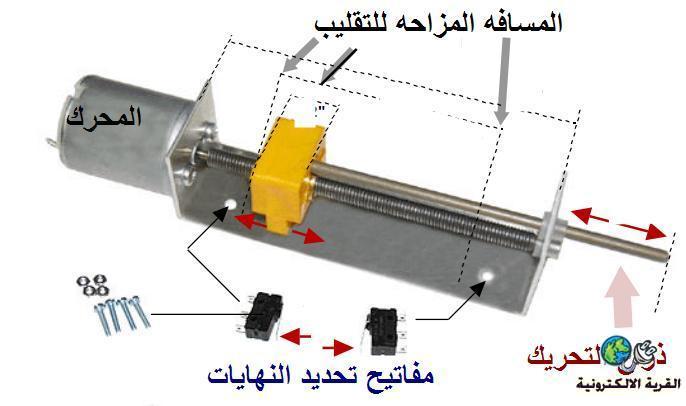

أود استعمال 2 سويتش مع محرك فكيف تتم عملية الربط كما هو مبين بالصورة ممكن التفاصيل و الرسم على الصورة.
ولكم مني جزيل الشكر والاحترام

[فكروعلم]

هل تريدها أن تعمل ذهابا وأياباً وهل تريدها عن طريق متكاملة أم بريليهات فقط

[زكرياء المغربي]

أوصل لخرج كل مفتاح نهاية المسار ريليه الذي بدوره موصول بالمحرك....يبقى لك خيارين...هل ترييد أنه عندما يلامس المحرح المفاتيح يعود أم يقف ؟ ... ان أردته أن يعود استعمل ريليهات تتحم في سويتشين مع توصلي المحرك على أساس قلب اطراف التغذية عتد الملامسة و ان أردته ان يتوقف فسويتش واحد كافي

[airone234]

شكرا للاصدقاء على الجواب أريد أن يعمل المحرك دهابا و ايابا يلامس السويتش الاول ثم يعود ليلامس السويتش الثاني.
وهل من الضروري وجود الرولي فكيف يتم ربطه بالسويتش .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة airone234

شكرا للاصدقاء على الجواب أريد أن يعمل المحرك دهابا و ايابا يلامس السويتش الاول ثم يعود ليلامس السويتش الثاني.
وهل من الضروري وجود الرولي فكيف يتم ربطه بالسويتش .

الريليه ضرورية ويفضل أن تكون ذو ثلاث مجموعات من التلامسات سؤال هل يتأثر المحرك بإعادة عكس حركته فوراً

[airone234]

أود استعمال 2 سويتش مع محرك يعمل المحرك دهابا و ايابا يلامس السويتش الاول ثم يعود ليلامس السويتش الثاني كما هو مبين بالصورة فكيف تتم عملية الربط ممكن التفاصيل بالصور
ولكم مني جزيل الشكر والاحترام

[فكروعلم]

أخي الغالي النت عندي اليوم ضعيف سأرفع لك المخطط غداً أن شاء الله

[فكروعلم]

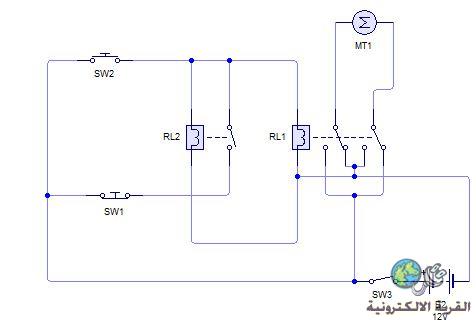

وهذا ملف محاكاة الدارة
http://speedy.sh/gbRTd/.cwz

قد تحتاج لعملية تأخير عكس الحركة حتى لا يتم عكس أتجاه المحرك قبل أن يقف نهائياً
