دائرة الكترونية للنقاش (46)

[نعيم البديري]

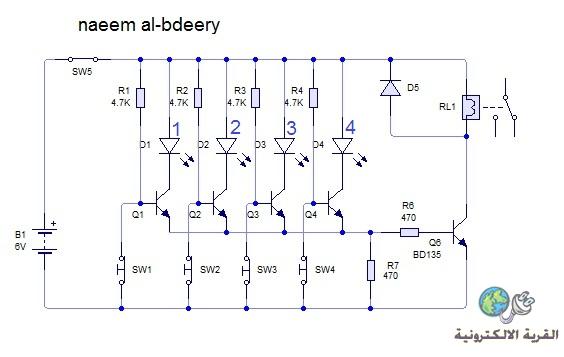

السلام عليكم ورحمة الله : هذه الدائرة 46 من سلسلتنا في النقاش للدوائر الالكترونية بسيطة وسهلة التنفيذ وتصلح لأكثر من وظيفة تناولوها في النقاش والنقد والتحليل للفائدة العامة وزيادة المعلومات , تحياتي لكل المشاركين .

ولكي لا اتعبكم ولمن يريد تشغيل الدائرة بالسيركت وزرد اناه رابط المحاكاة:
http://speedy.sh/GGH6H/circut-for-discussion-46.cwz

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اخي الحبيب نعيم المرجح ان الدائرة هي دائرة NOR باربعه ادخالات
تقبل مروري

[Abdw9]

السلام عليكم جميع
وشكرا للدائرة أخي نعيم التي تحمل رقم السلسلة 46
يبدو انها غير معقده وواضحة التصميم الا انك لم توضح الترانزيسترات التي تحوي الارقام من 1 - 4 ام بكفي فقط انها من نوع NPN ..

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Abdw9

السلام عليكم جميع
وشكرا للدائرة أخي نعيم التي تحمل رقم السلسلة 46
يبدو انها غير معقده وواضحة التصميم الا انك لم توضح الترانزيسترات التي تحوي الارقام من 1 - 4 ام بكفي فقط انها من نوع NPN ..

وعليكم السلام اخ عبدو اعتبرها اي رقم من نوع npn مثلا bc337 او bc548 ماعدى مشغل الريلي bd135 لغرض المحاكاة كي لاينفجر ::

[فكروعلم]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم ورحمة الله : هذه الدائرة 46 من سلسلتنا في النقاش للدوائر الالكترونية بسيطة وسهلة التنفيذ وتصلح لأكثر من وظيفة تناولوها في النقاش والنقد والتحليل للفائدة العامة وزيادة المعلومات , تحياتي لكل المشاركين .

ولكي لا اتعبكم ولمن يريد تشغيل الدائرة بالسيركت وزرد اناه رابط المحاكاة:
http://speedy.sh/GGH6H/circut-for-discussion-46.cwz

السلام عليكم
أخي الغالي نعيم سأشرب فنجانين قهوة لأعرف أي وظيفة تريد

[Abdw9]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم ورحمة الله : هذه الدائرة 46 من سلسلتنا في النقاش للدوائر الالكترونية بسيطة وسهلة التنفيذ وتصلح لأكثر من وظيفة تناولوها في النقاش والنقد والتحليل للفائدة العامة وزيادة المعلومات , تحياتي لكل المشاركين .

ولكي لا اتعبكم ولمن يريد تشغيل الدائرة بالسيركت وزرد اناه رابط المحاكاة:
http://speedy.sh/GGH6H/circut-for-discussion-46.cwz

اخي نعيم أعتقد ان الدائر هذه هي يمكن تكون قفل ما .. مبسط
عند الضغط على المفتاح sw5 تتوزع التيار الكلي في قواعد الترانزيسترات من1-4 في حالة كون المفاتيح 1-4 غير مضغوطة عند الضغط واحدة تلو الاخر تتأرض جهود قواعد الترانزسترات هذه وبالتالي يقوم دور الترانزيستور Q5 الذي يلعب دور المفتاح للدائرة ككل لفتح وتشغيل الريلي

[فكروعلم]

المشاركة الأصلية كتبت بواسطة Abdw9

اخي نعيم أعتقد ان الدائر هذه هي يمكن تكون قفل ما .. مبسط
عند الضغط على المفتاح sw5 تتوزع التيار الكلي في قواعد الترانزيسترات من1-4 في حالة كون المفاتيح 1-4 غير مضغوطة عند الضغط واحدة تلو الاخر تتأرض جهود قواعد الترانزسترات هذه وبالتالي يقوم دور الترانزيستور Q5 الذي يلعب دور المفتاح للدائرة ككل لفتح وتشغيل الريلي

السلام عليكم
أخي الغالي عبدو راجع الدارة بهدوء وتمعن أكثر

[ibn al islam]

السلام عليكم

الدائره سهلة فقط اعرف كيف يعمل الترانزيستور npn تعرف كيف تعمل الدائره

نستعملها اذا اردنا تشغيل الريلى من اماكن مختلف اين تستعمل الله اعلم
