مذبذب من أجل SPEAKER - مساعدة -

[زكرياء المغربي]

السلام عليكم و رحمة الله تعالى و بركاتهـ،،
إخواني أنا مجتاج إلى عمل مذبذب للسبيكر كي تصدر صوتا كالـRC فكم آخذ القيم و شكرا

[daoud]

اعتقد اخى زكي ان قيم R C
تتعلق ومرتبطة بالمذبذب الذي تستعمله و ذلك باجراء حساب
المعادلة المصمم من شانها لينتج لك الذبذبات او الرنين الذي تحتاجه
فى مخرج المذبذب

لكن فضولى دعاني لان اقوولكك :

هل تقصد بمذبذب السبيكر كالرنين الذي نسمعه فى بداية انطلاق
بث التلفزة سابقا Generateure de mire



؟؟؟؟

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة daoud

اعتقد اخى زكي ان قيم R C
تتعلق ومرتبطة بالمذبذب الذي تستعمله و ذلك باجراء حساب
المعادلة المصمم من شانها لينتج لك الذبذبات او الرنين الذي تحتاجه
فى مخرج المذبذب

لكن فضولى دعاني لان اقوولكك :

هل تقصد بمذبذب السبيكر كالرنين الذي نسمعه فى بداية انطلاق
بث التلفزة سابقا Generateure de mire



؟؟؟؟

نعم ان أمكن أخي الفاضل

[daoud]

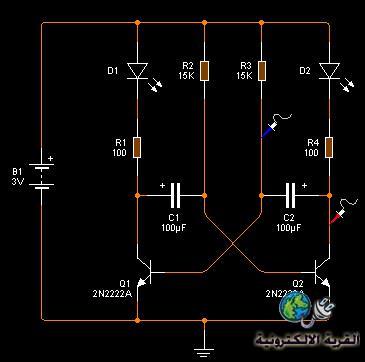

اذن ما عليك الا ...........بهاته الدارة .........انها دارتك اخى العزيز زكي
البسيطة سوف تفى بالغرض

استبدل فقط المكثفات c1 c2 بمكثفات سيراميك 0.1uF

و احصل على نغمتك و رنينك من مجمع اي ترانزستور تختاره

كما يمكنك تغيير نغمة الرنين بتغيير احدى مقاومات المغذية لقاعدة الترانزستور

حظ سعيد

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة daoud

اذن ما عليك الا ...........بهاته الدارة .........انها دارتك اخى العزيز زكي
البسيطة سوف تفى بالغرض

استبدل فقط المكثفات c1 c2 بمكثفات سيراميك 0.1uF

و احصل على نغمتك و رنينك من مجمع اي ترانزستور تختاره

كما يمكنك تغيير نغمة الرنين بتغيير احدى مقاومات المغذية لقاعدة الترانزستور

حظ سعيد

أستاذي الغالي أين هي الدائرة ؟

[daoud]

العفو يا اخى زكريا انت استاذنا بجدارة ادركت ذلك يقينا من
مواضيعك ومشاركاتك القيمة


انها دارتك اخى زكي اضغط هنـــــــــــــــــــــــــــا




قد رفعتها من جديد نقلا من موضعك

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة daoud

العفو يا اخى زكي انت استاذنا بجدارة ادركت ذلك يقينا من
مواضيعك ومشاركاتك القيمة


انها دارتك اخى زكي اضغط هنـــــــــــــــــــــــــــا




قد رفعتها من جديد نقلا من موضعك

شكرا استاذي داوود و زادك الله من علمه
