برجاء المساعدة فى تعديل دائرة بور ريسيفر نوع prifix / 7400

[حمو حشيش]

السلام عليكم ورحمة وبركاتة احبائى مهندسى ومشرفى منتدى المحترفون الكرام اولا الله يسعد مساكم يارب تكونو جميعا بالف سلامة
احبائى برجاء المساعدة فى تعديل دائرة بور ريسيفر نوع prifix / 7400 ويتم العديل على بور برقم برقم 380r لاننى بحثت عنة كثيرا ولم اجد الـــ ic/ sw2604 فارجو تعيل البور 380r بدلا من الــ ic وحبذا لو يتم عن طريق رسمه حتى ولو بالقلم اوالاطراف تركب اين
منتظر ردكم ومنيا لكم التوفيق والسداد ............. اخوكم / حمو حشيش

[حمو حشيش]

انا الصير مل من صبرى ياريت حد يرد على من احبائى

[ربيع للصيانة]

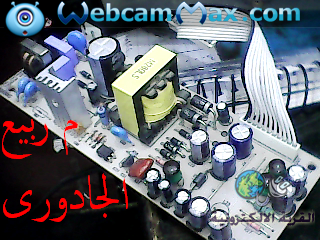

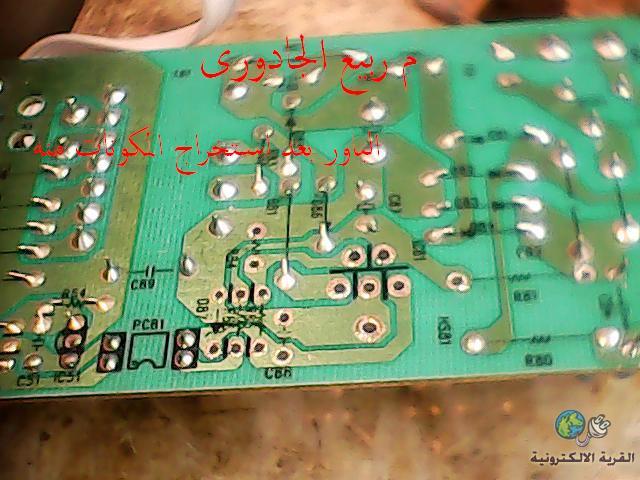

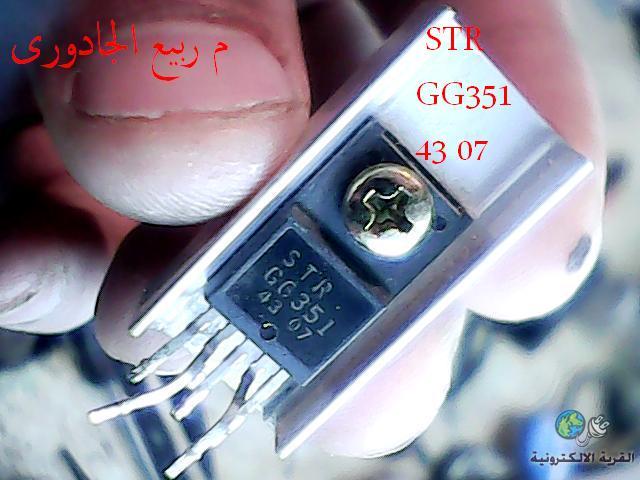

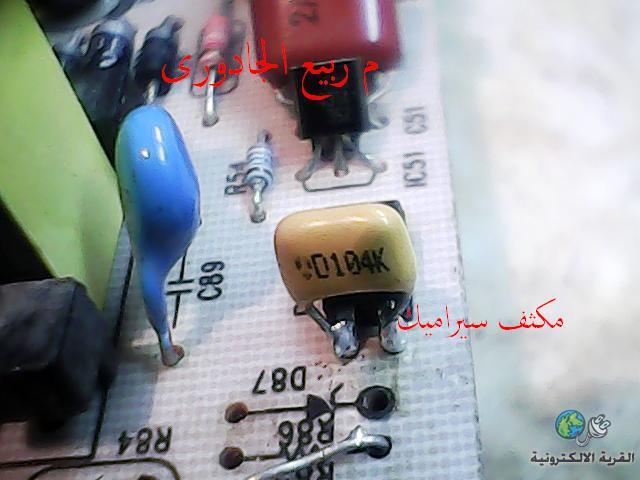

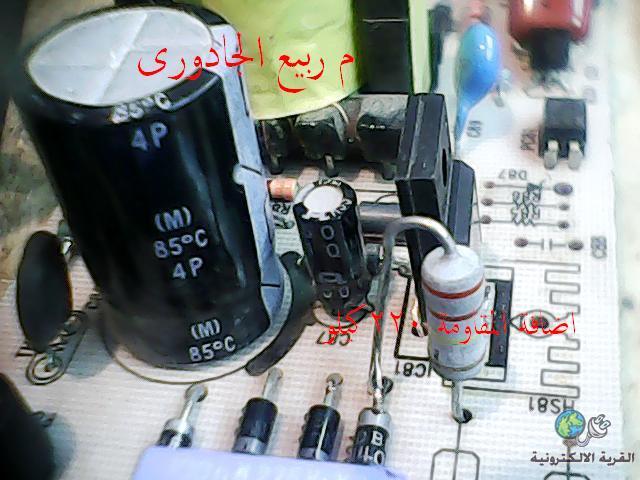

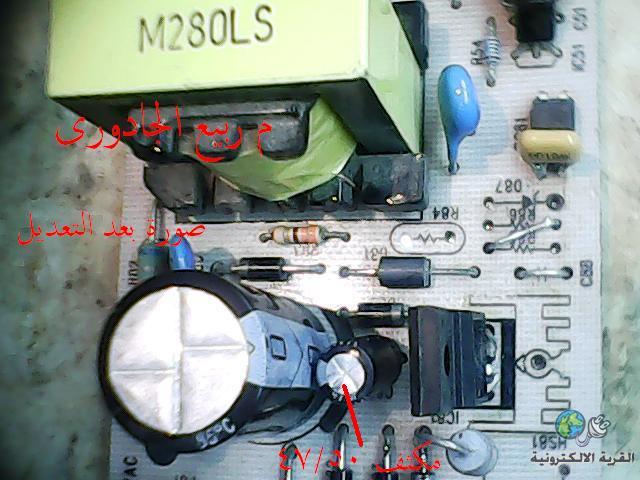

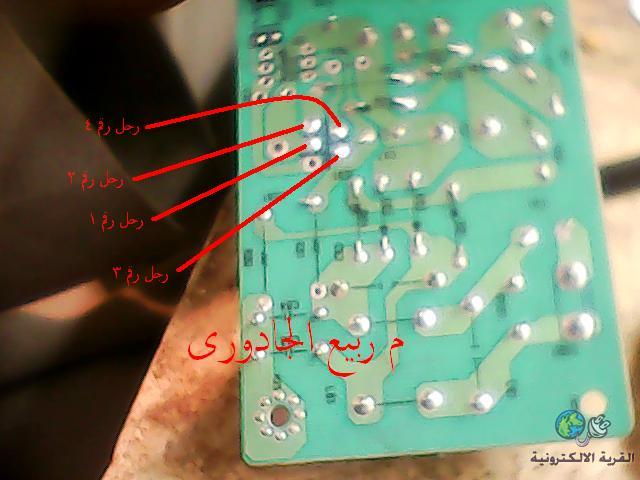

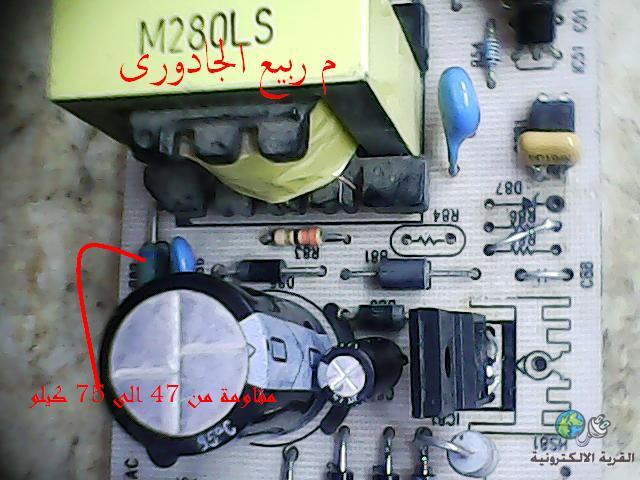

[IMG][/IMG][IMG][/IMG]

تابع الشرح المصور وهذا التعديل يصلح لاى بور صغير او كبير

[حمو حشيش]

السلام عليكم اخى العزيز المهندس / ربيع للصيانة اولا اسعد الله مساكم يارب يذيدك علما نافعا
===============================================
اخى العزيز / ربيع للصيانة هل التوصيل كالاتى
==============================================
1 - رقم 1 من 380r يتم تزصيله مع ارضى المكثف الكبير
==============================================
2 - رقم 2 من 380r يتم توصيله مع موجب المكثف الكبير
==============================================
3 - رقم 3 من 380r يتم توصيله مع الطرف الاول من المقاومة مقاومة 220 كليو والطرف الاخر من المقاومة مع الارضى للمكثق الكبير
==============================================
4 - رقم 4 من 380r يتم توصيله مع الطرف الموجب للاتو كبرال
============================================
لقد تم التوصيل هكذا ووجد الفولت مشحون بالمكثف الكبير
مع اننى لم اقصل اى شىء بالدائرة غير الايسى العاطب
=================================
منتظر الرد وجزاكم الله كل خير .................... اخوكم / حمو حشيش

[ربيع للصيانة]

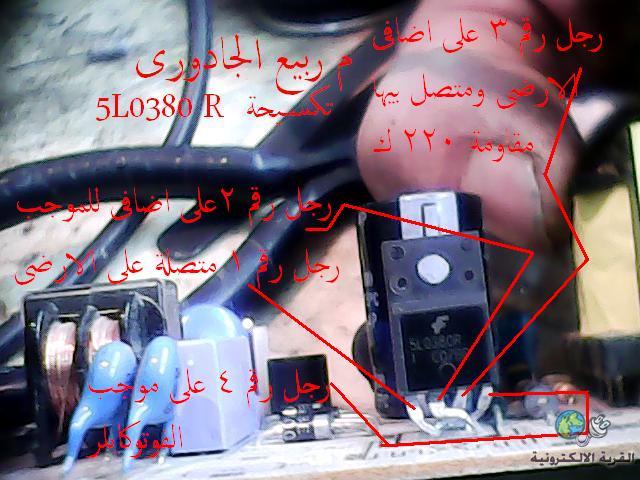

شرح طريقة تعديل اي بور لاى رصيفرعلي ic 5l380
الرجل رقم 1 من ال ic تتصل بالارضي مباشر علي المكثف الكبير
وتصل الي رجل الشوبر وتتصل الي رجل الفوتوكابلرالارضى من ناحية الشوبرا


الرجل رقم 2 عليها موجب دايود 1 امبير وموقاومة قبل الدايود 47 كيلو
وتصل الي رجل الشوبر الاضافي للموجب


الرجل رقم 3 من رجل المكثف الكبير الموجب الي مقاومة من 180 الي 220 كيلو ثم تتصل بمكثف 47 مكرو علي 50 فولت ثم دايود 1 امبير ثم الي الرجل الاضافي للارضي للشوبر


اما الرجل رقم 4 فهي تتصل الي رجل الفوتوكابلرالموجب مباشر وليس عليها اي مشاركات من المكونات المجاورة



اولا لابد ان تتعرف على رجول الاتشوبر عددهم اربع رجول
حتلاقى رجل متصله مباشرة على الموجب بتاع المكثف
وحتلاقى رجل ايضا متصله بالارضى للمكثف مهم جدا ان تعرف هذا الامر
اما الرجل الاضافى فى الاتشوبر سهله جدا
مادمت عرفت الرجلين المباشرين للمكثف يبقى الباقى سهل جدا
عايزين نعرف الرجلين الاضافى من على الاتشوبر
اولا نتعرف على الرجل الاضافى لخط الاستارت او خط الموجب بالافو ميترعلى وضع الصفاره
ضع طرف من الافو على الرجل المباشرفى الاتشوبر وقيس معاها الرجل الاضافى
ستعطى لك صفاره
وكذالك الرجل الارضى

[حمو حشيش]

السلام عليكم ورحمة وبركاتة اخى الغالى المهندس / ربيع للصيانة اولا اسعد الله مساكم يارب تكون بالف خير وسلامه
ثانيا الف شكر على الرد السريع وتعاونكم معى
ثالثا قد تم توصيل الاجل بارقام 1 ، 2 ، 4 بدون اى مشاكل على L0380R والتىاقوم بالتعديل عليها بدلا من الايسى SW2604
رابعا المشكله عندى بالرجل رقم 3 مش فاهم ...... حبذا ترسمها لى مع المكونات التى معها واين اقوم بتوصيلها
و هل يتم نزع المقومات والجمبرات والمكثفات والبفات والديودات التى قبل الشوبر من دائرة البور التى يتم التعديل عليها وابقى فقط على المكصف الكبير + دائرة التوحيد ارجو توضيح ذلك
منتظر رد حضرتكم وياريت ترسمها لى بقلم وترسلها لى لكى يتم التعديل
مع تمنياتى لكم بالتوفيق والسداد ..................... اخوكم / محمد حشيش

[ربيع للصيانة]

حاضر اخى ساعفل كل ماتريد ولاكن اسمحلى الان وان شاء الله سابلغك بكل ماتحتاجه فى القريب العاجل

[حمو حشيش]

السلام عليكم ورحمة وبركاتة اخى الغالى المهندس / ربيع للصيانة اولا اسعد الله صباحكم يارب تكون فى احسن حال
اخى الغالى انا منتظركم من اسبوع بحصوص نعديل دائرة البور للريسيفر الصينى نوع prifix / 7400 يستعمل ic برقم sw2604
برجاء من حضرتك ان ترسمها حتى ولو بقلم وترسلها لى لاان هذا الريسيفر خاص بمسجد ومن وقتها لا عمل للمكروفونات وذلك لاان الرايو لاتسمع منه اى شىء بسبب شبكات المحمول الكثيرة والتىتحيط بالمسجد من كل ناحيه............ لاانكم اذا ارسلتموها سوف تجد الاجر والثواب من مولاك عزوجل
انا منتظركم ومتمنيا لكم التوفيق ............ اخوكم / حمو حشيش
