الحصول على جهد سالب -5V من خلال +5V ؟؟

[Bekhouche]

هل هناك دارة بسيطة يمكن من خلالها الحصول على جهد سالب -5V ؟؟
-5V سأستخدمها فقط كمرجع للـ ADC وليست للشحن او شيئ يستهلك
وشكرا لكم مسبقا

[DELTA67]

المشاركة الأصلية كتبت بواسطة Bekhouche

هل هناك دارة بسيطة يمكن من خلالها الحصول على جهد سالب -5V ؟؟
-5V سأستخدمها فقط كمرجع للـ ADC وليست للشحن او شيئ يستهلك
وشكرا لكم مسبقا

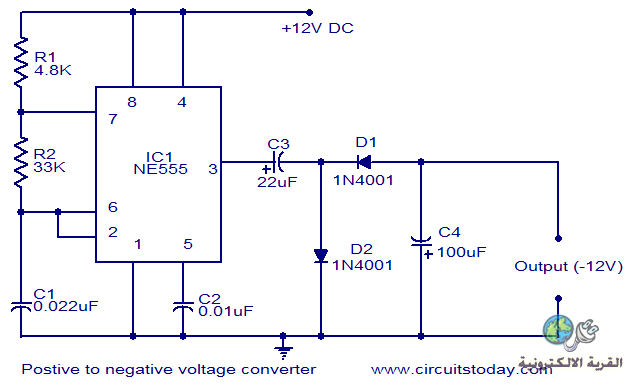

يمكنك استخدام مذبذب 555 و تقويم اشارة الخرج على الطرف 3 للحصول على جهد سالب:

بالتــــو فيق.
