عندي سؤالين في هده

[mohamed.k]

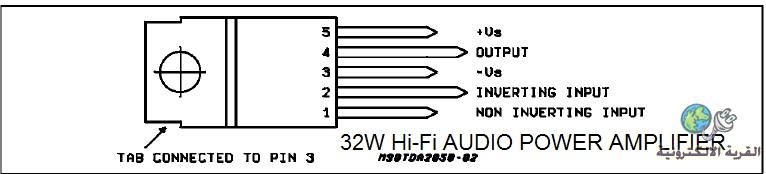

عندي سؤالين في هده الدائرة اين طرف السالب هل من الرقم 3 ام من طرف المكثف رقم 2و4و6

السؤال الثاني هل خرج هده الدائرة 34وات ساعدوني ضروري جدا وشكرا للجميع.


http://www14.0zz0.com/2013/03/22/13/230229110.png

[peipo]

السلام عليكم

[Tico]

عندي سؤالين في هده الدائرة
http://www14.0zz0.com/2013/03/22/13/230229110.png
1- اين طرف السالب هل من الرقم 3 ام من طرف المكثف رقم 2و4و6
2- هل خرج هده الدائرة 34وات ساعدوني ضروري جدا وشكرا للجميع.

1- السالب (le negatif) هو الطرف 3
أما النقطة المشتركة لأطراف المكثفات رقم 2و3و4و5و6 فهي مكان توصيل الارضي (la masse)
دائرتك تطلب مصدر تغذية ب 3 أطراف :
موجب وسالب وأرضي ويدعى Alimentation symétrique
ابحث عنه في النت تجد منه العشرات ..

[mohamed.k]

سلام .مازلت انتظرالاجابة فيما يخص الارضي .اين اوصل الارضي وكيف تتم التغدية ب3اطراف.

[Tico]

انظر هنا في هذه الصفحة توجد دائرة تغذية TDA2050
http://www.electronique-3d.fr/TDA_2030.html

[mohamed.k]

بارك الله فيك اخي على الرد.لاكن انا اريد تشغيل هده الدائرة على السيارة يعني 12فولت اين يوجد الارضي في بطارية السيارة وشكرا ........؟

[Tico]

المشاركة الأصلية كتبت بواسطة mohamed.k

بارك الله فيك اخي على الرد.لاكن انا اريد تشغيل هده الدائرة على السيارة يعني 12فولت اين يوجد الارضي في بطارية السيارة وشكرا ........؟

أخي ..
أولا بطارية السيارة لا تعطي سوى تغذية عادية 12 فولت بقطبين هما + و -.
ثانيا : دائرتك تحتاج الى تغذية : 12v 0v +12v-
الحل ؟؟
1- إما أن تضيف بطارية ثانية للسيارة وهذا حل غير عملي طبعا ..
او :
2- تقسم جهد البطارية الى تغذيتين واحدة "موجبة" وأخرى "سالبة"
لكن هذا معناه سيصبح لديك مصدر تغذية بالقيم التالية:
6v 0v +6v-
ولا أظن أن الدائرة ستعمل كما تحب بهذه القيم ..
أفضل حل هو استخدام دائرة مكبر تعمل بتغذية عادية ..

[mohamed.k]

شكراعلى هده المعلومة بارك الله فيك اخي يعطيك الله العافية ..
