[حمو حشيش]

السلام عليكم برجاء مساعده بعطل ويدذ بشاشة كمبيوتر نوع دل موديل P793 .......
والشاشة عامله ويدذ من الجانبين حوالى 10سم فى كل جانب وتم الضبط من البرستات الاماميه دون جدوى اى ان العطل نقص افقى
منتظر الرد ................................... اخوكم / حمو حشيش

[حمو حشيش]

السلام عليكم اخى العزيز والغالى على قلبى المهندس / ياسين بعد مساء الخير عليكم يارب تكون بالف خير وسلام والاسره الكريمه
انا قلت لنفسى لايوجد احد سوف يحل لك مشكلة الويدذ بالشاشه ديل موديل p793 سوى حبيب القلب ياسين وسوف يحدد لك المكثفات وارقامها على البورده او بأى طرف تتصل من الدفلكشن والتى تؤدى الى عطل الاتساع الافقى ( الويدذ ) مع العلم بان الشاشه شغاله ولايوجد مشكلة غير الويدذ
منتظر رد حبيب القلب المهندس / ياسين ومتنيا لكم التوفيق دائماوربنا يسترك دنيا واخره ............................ اخوكم دوما / حمو حشيش

[حمو حشيش]

اين الرد ياعمالقه يااحبائى ......... هل المكثفين بسعه 202j ممكن ابدل مكانهم مكثف واحد بسعة ايه .............. منتظر الرد لاتهملونى

[yacine2520]

اقتباس المشاركة الأصلية كتبت بواسطة حمو حشيش السلام عليكم اخى العزيز والغالى على قلبى المهندس / ياسين بعد مساء الخير عليكم يارب تكون بالف خير وسلام والاسره الكريمه انا قلت لنفسى لايوجد احد سوف يحل لك مشكلة الويدذ بالشاشه ديل موديل p793 سوى حبيب القلب ياسين وسوف يحدد لك المكثفات وارقامها على البورده او بأى طرف تتصل من الدفلكشن والتى تؤدى الى عطل الاتساع الافقى ( الويدذ ) مع العلم بان الشاشه شغاله ولايوجد مشكلة غير الويدذ منتظر رد حبيب القلب المهندس / ياسين ومتنيا لكم التوفيق دائماوربنا يسترك دنيا واخره ............................ اخوكم دوما / حمو حشيش

اخي الحبيب / حمو

في البداية بارك الله فيك على هذه الثقة الغالية.
بالنسبة لشاشات الCRT اصارحك و اصارح الاخوة الاعزاء مشرفي و اساتذة و اعضاء هذا القسم المحترم بانني لا املك خبرة كبيرة في صيانتها.
اتمنى ان المعلومات التالية تفيدك و تفيد ايضا مهندسنا الغالي / elkodah لانه عنده تقريبا نفس العطل في هذا الموديل.

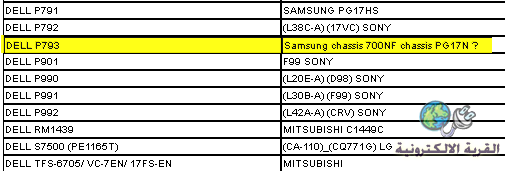

1/ اعتقد ان رقم الشاسيه هو PG17N و هذا حسب احدى المعلومات التي وجدتها في النت :



...اذا كان كذلك تفضل بالمخطط من هنا :
http://www.4shared.com/office/ySeU1J...ung_pg17n.html

2/ بالنسبة للعطل اي ضيق الصورة من الجانبين...اليك هذه الاقتراحات لعلها تنفع و الله اعلى و اعلم.
* تاكد اولا من مختلف قيثم جهود دائرة الافقي و هي موجودة بالمخطط.

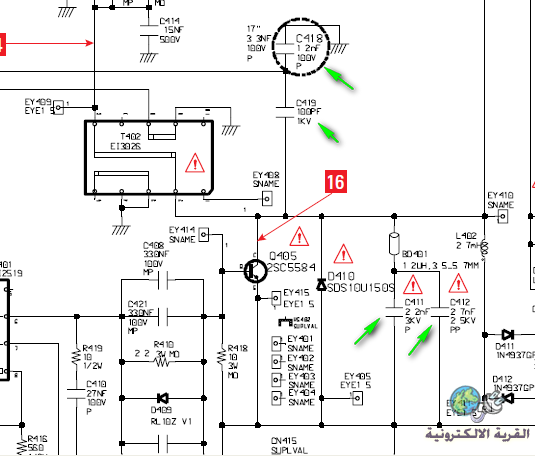

* تاكد من سلامة المكثفات في الصورة ادناه :



* تاكد ايضا من مسار الطرف 20 للميكروبروسيسور و هو الاتساع الافقي H-Size بالاضافة الى كل ما ياعلق باشارات الافقي في متكاملة العمليات TDA4859

[حمو حشيش]

الف شكر استاذى العظيم / ياسين سوف اقوم بالمراجعة غدا انشاءالله العلى القدير واوافيكم بما تم ............. وتصبح على الف خير وسلامة
مع تمنياتى لكم بصلاة فجر مقبول يارب ......... اخوكم / حمو حشيش

[driss_med]

اعانكم الله اخي وتقبل صلاتكم
والشكرا موصول للمهندس يس على المتابعة القيمة

[حمو حشيش]

السلام عليكم اخى العزيز المهندس العملاق / ياسين
اعزرنى لقد اثقلت عليكم ولكن للاحباب لايوجد بينهم اى عوائق
مع ان حضرتكم قلت لى اننى لم اعمل بشاشات الكمبيوتر CRT ولكننى اثقلت عليكم فعلا
ثانيا الموديل لايوجد به المكثفات المذكورة لاانها مثلا C411 = 563J ، والمكثف C412 = 0.22/63V........والمكثف C418= 104J والمكثف C419 لايوجد بالشاسيه
الرقم المكتوب على الشااشه هو 793DELLNF
اعزرنى للمره الثانيه لااننى اثقلت عليكم ولكن لى عشم فى حضرتك
متمنيا لكم كل توفيق ......................... اخوكم / حمو حشيش

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة حمو حشيش السلام عليكم برجاء مساعده بعطل ويدذ بشاشة كمبيوتر نوع دل موديل P793 ....... والشاشة عامله ويدذ من الجانبين حوالى 10سم فى كل جانب وتم الضبط من البرستات الاماميه دون جدوى اى ان العطل نقص افقى منتظر الرد ................................... اخوكم / حمو حشيش

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس / حمو حشيش
وبعد ازن مهندسنا ومشرفنا المحبوب /ياسين
قم بوضع مكثف سيراميكي قيمته 222pf بالتوازي مع مكثف العرض وملاحظه هل سيحدث اتساع افقي ام لا .....
اذا كان هناك بالفعل اتساع افقي مع وضع المكثف الجديد فالرجاء قياس سعه المكثفيين الخاصين بالعرض ومطابقتهم بالسعه المدونه عليهم (222pf ) ...فاذا كانت السعه ناقصه دل هذا علي ان سبب العطل هو المكثفان ويمكن استبدالهم بمكثف واحد يحمل قيمه (444pf ) او اعلي قليلا ...وفي حاله عدم العثور علي مكثف سيراميكي واحد يحمل نفس القيمه او قيمه قريبه منها فيمكنك استخدام عدد2 مكثف علي ان يكون مجموع قيمهم السعويه قريبه من الـــ(444pf) او اعلي قليلا كأن تستخد مثلا مكثف سيراميكي قيمته 120pf ومكثف اخر قيمته 330pf .... ومن هنا ستجد اختفاء العطل
ملحوظه مهمه والرجاء الانتباه جيدا
المكثف او المكثفان الذي ستقوم باستخدامهم لابد ان يكون جهد تشغيلهم يبدأ من 1600 فولت ولا يقل عن ذلك وليس هناك ادني مشكله لو كان جهد تشغيل المكثف المطلوب2000 فولت او 2500 فولت
__________________________________________________ _________
اما اذا كانت قيم المكثفات سليمه فهذا يدل علي ان العيب في الاين نفسه خصوصا في هذا الموديل
نتابع معك واسال الله لك التوفيق
