دارة مخفض ومنظم جهد بخرج 36-13فولت

[emad1]

السلام عليكم

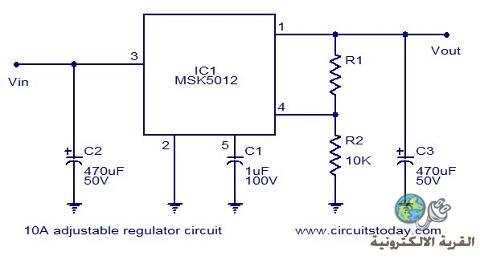

دارة مخفض ومنظم جهد بخرج 36-13فولت
جهد الدخل من 3v to 36v DC
جهد الخرج من 13v to 36v DC
تيار الخرج يمكن أن يصل ل_10 أمبير الدارة بسيطة ولا تحوي ملفات>

[ماجد عباس محمد]

أخى

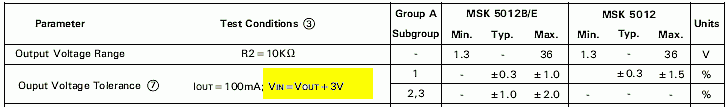

رجاء الرجوع للداتا شيت و ملاحظة هذا الشرط المبين باللون الأصفر


تجد أن الدخول يجب أن يزيد عن الخروج بقيمة 3 فولت

[emad1]

أكيد ,قيم الجهود المنشورة تتعلق بالمصمم أي لا يجوز أن يكون الدخل 3 فولت واطلب أن يكون الخرج 10 فولت بينما التصميم هو Buck .

[فكروعلم]

المشاركة الأصلية كتبت بواسطة emad1

السلام عليكم

دارة مخفض ومنظم جهد بخرج 36-13فولت
جهد الدخل من 3v to 36v DC
جهد الخرج من 13v to 36v DC
تيار الخرج يمكن أن يصل ل_10 أمبير الدارة بسيطة ولا تحوي ملفات>

أخي عماد أما لم أفهم شيء كيف جهد الدخل من 3v to 36v DC و جهد الخرج من 13v to 36v DC
وتقول دارة مخفض جهد

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة emad1

أكيد ,قيم الجهود المنشورة تتعلق بالمصمم أي لا يجوز أن يكون الدخل 3 فولت واطلب أن يكون الخرج 10 فولت بينما التصميم هو Buck .

اخى
لو انزلت الداتا شيت كما قلت لك ستجد هذه الدائرة فى نهاية صفحة 3 باسم Figure 1 وهى ليست Buck فالأخير للنوع Switching فقط

[emad1]

المشاركة الأصلية كتبت بواسطة فكروعلم

أخي عماد أما لم أفهم شيء كيف جهد الدخل من 3v to 36v DC و جهد الخرج من 13v to 36v DC
وتقول دارة مخفض جهد

عزيزي بدارات مخفضات الجهد والتي تدعى Buck هناك قواعد تحمها فمثلاً لا يجوز ان يقل جهد الدخل عن قيمة معينة كما لا يجوز ان يرتفع عن قيمة اخرى
المقصود بحالتنا أن الدارة يمكن ان يتم تشغيلها بحيت تعمل بجهد 5 فولت أو 12 فولت او اي جهد ضمن المجال 3v to 36v ولكن جهد الدخل يجب ان يكون اعلى بمقدار 3 فولت.

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة emad1

عزيزي بدارات مخفضات الجهد والتي تدعى Buck هناك قواعد تحمها فمثلاً لا يجوز ان يقل جهد الدخل عن قيمة معينة كما لا يجوز ان يرتفع عن قيمة اخرى
المقصود بحالتنا أن الدارة يمكن ان يتم تشغيلها بحيت تعمل بجهد 5 فولت أو 12 فولت او اي جهد ضمن المجال 3v to 36v ولكن جهد الدخل يجب ان يكون اعلى بمقدار 3 فولت.

كلام واضح ومنذ البداية الدائرة مخفض ومنظم يعني عند التخفيض يتم الثبات على القيمة فالقيم المذكورة بالخرج اكيد هي ناتجة من جهد دخل اعلى منها والا سوف لايتم تثبت الخرج (لعدم وجود رصيد في الجهد ) .
