زيادة وقت تشغيل الريلاي ليعمل ثلاث ثوان اضافية

[asto]

السلام عليكم

لدي الدارة التالية في الصورة و في ملف برنامج Circuit Wizard



http://www.gulfup.com/?axp3ch

و فيهما d2 ليد يضي و يشتغل ريلاي معه في نفس الوقت لمدة معينة عند ضغط و تحرير sw1

و اريد ان يظل الريلاي يعمل لثلاث ثوان اضافية (الليد يجب منطقيا ان ينطفئ اي انه مستقل عن الريلاي)

[khamed tabet]

كلما كان حجم المكثفة كبير كلما زادا الزمن مكان المكثفة 100uf

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة asto

السلام عليكم

لدي الدارة التالية في الصورة و في ملف برنامج Circuit Wizard



http://www.gulfup.com/?axp3ch

و فيهما d2 ليد يضي و يشتغل ريلاي معه في نفس الوقت لمدة معينة عند ضغط و تحرير sw1

و اريد ان يظل الريلاي يعمل لثلاث ثوان اضافية (الليد يجب منطقيا ان ينطفئ اي انه مستقل عن الريلاي)

اخي العزيز اجعل C1 بقيمة 47 مايكرو فاراد بدلا من 33 مايكرو فاراد ازداد عند تجربتها الزمن الى 5 ثانية اضافية حيث اصبحت 17 ثانيه بعد ان كانت 12 ثانيه تقريبا (ملاحظة يجب وضع مفتاح امام المصدر لقطعة واعادته لغرض اعادة التشغيل مرة اخرى لان الاطفاء والتشغيل من زر التشغيل للمحاكات لايعطيك نفس النتيجة .تحياتي .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة khamed tabet

كلما كان حجم المكثفة كبير كلما زادا الزمن مكان المكثفة 100uf

اخي العزيز المكثفة 100uf هنا للترشيح مربوطة على التوازي مع المصدر وليس لها علاقة بالزمن المكثفة C1 التي قيمتها 33uf هي صاحبة العلاقة بالزمن .

[asto]

لو كان طلبي هو زيادة الوقت فيمكن زيادة قيمة r1 أيضا

لكن بعد انتهاء الوقت المحدد ينطفئ كل من الليد و الريلاي

و المطلوب هو الاستمرار في تشغيل الريلاي مع انتهاء الوقت

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة asto

لو كان طلبي هو زيادة الوقت فيمكن زيادة قيمة r1 أيضا

لكن بعد انتهاء الوقت المحدد ينطفئ كل من الليد و الريلاي

و المطلوب هو الاستمرار في تشغيل الريلاي مع انتهاء الوقت

اخي العزيز ممكن توضيح اكثر فانت تقول اريد الاستمرار في وقت تشغيل الريلي هل تقصد عزل عمل الريلي كي يستمر بعد انطفاء الليد ام ماذا ارجو التوضيح .

[asto]

المشاركة الأصلية كتبت بواسطة نعيم البديري

اخي العزيز ممكن توضيح اكثر فانت تقول اريد الاستمرار في وقت تشغيل الريلي هل تقصد عزل عمل الريلي كي يستمر بعد انطفاء الليد ام ماذا ارجو التوضيح .

نعم صحيح هذا هو طلبي

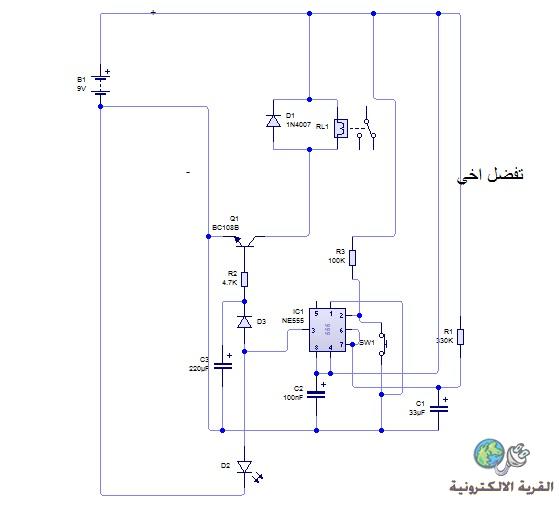

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة asto

لو كان طلبي هو زيادة الوقت فيمكن زيادة قيمة r1 أيضا

لكن بعد انتهاء الوقت المحدد ينطفئ كل من الليد و الريلاي

و المطلوب هو الاستمرار في تشغيل الريلاي مع انتهاء الوقت

وهذا رابط التشغيل
http://speedy.sh/GHZZU/.cwz
