[marky3015]

السلام عليكم ورحمه الله وبركاته

عندى شاشه VIEWSONIC E50

كانت تعمل جيدا ولكن كانت الاضاءه ضعيفه
حبيت ازود الاضاءه من اللاين وبعد فتح غطاء الشاشه وتشغيل الشاشه
ظهرت الشاشه عباره عن خط فى وسط الشاشه ( قطعت فيرتكال )

وعند تركيب غطاء الشاشه مره اخرى تعمل الشاشه جيدا

فتحت الغطاء مره اخرى فصلت مره اخرى الفيرتكال وجابت ليا خط

عند تحريك الشاسيه تظهر الصوره كامله

قولت ايعد اللحام على اي سى الفيرتكال والاى سى الجانب له ولكن دون فائده
اشتريت اى سى اخر فيرتكال وهو يحمل TDA9390
ولكن نفس المشكله

والان مع تحريك الشاسيه لا ترجع الصوره مازال العطل الرأسى قائم

ولكم منى خالص الشكر والتقدير

[marky3015]

اقتباس المشاركة الأصلية كتبت بواسطة marky3015 السلام عليكم ورحمه الله وبركاته عندى شاشه VIEWSONIC E50 كانت تعمل جيدا ولكن كانت الاضاءه ضعيفه حبيت ازود الاضاءه من اللاين وبعد فتح غطاء الشاشه وتشغيل الشاشه ظهرت الشاشه عباره عن خط فى وسط الشاشه ( قطعت فيرتكال ) وعند تركيب غطاء الشاشه مره اخرى تعمل الشاشه جيدا فتحت الغطاء مره اخرى فصلت مره اخرى الفيرتكال وجابت ليا خط عند تحريك الشاسيه تظهر الصوره كامله قولت ايعد اللحام على اي سى الفيرتكال والاى سى الجانب له ولكن دون فائده اشتريت اى سى اخر فيرتكال وهو يحمل TDA9309 ولكن نفس المشكله والان مع تحريك الشاسيه لا ترجع الصوره مازال العطل الرأسى قائم ولكم منى خالص الشكر والتقدير

اسف على كتابه الاى سى خطا

هوووو
TDA9309

[dz4-mohamed]

يااخي قس تغدية الايسي ادا كانت تصل ام لا والمنبع من tht اوالشوبر
واعد اللحام في ايس الفرتكال وفيش الدفلكنور من الاسفل ولحام البروسيسور

[حمادة توب]

السلام عليكم
المشكله التى تحدثت عنه يتم حلها بان تشيك على اللحمات الموجودة على الباردة وعلى ايسى الفرتكال

[marky3015]

اقتباس المشاركة الأصلية كتبت بواسطة حمادة توب السلام عليكم المشكله التى تحدثت عنه يتم حلها بان تشيك على اللحمات الموجودة على الباردة وعلى ايسى الفرتكال

اشكرك استاذ حماده ولكنى جميع اللحمات مزبوط واى الفيرتكال تم تغيره

ولكن مازالت المشكله والان مع التحريك خط رفيع جدا او خط تخين مهزوز

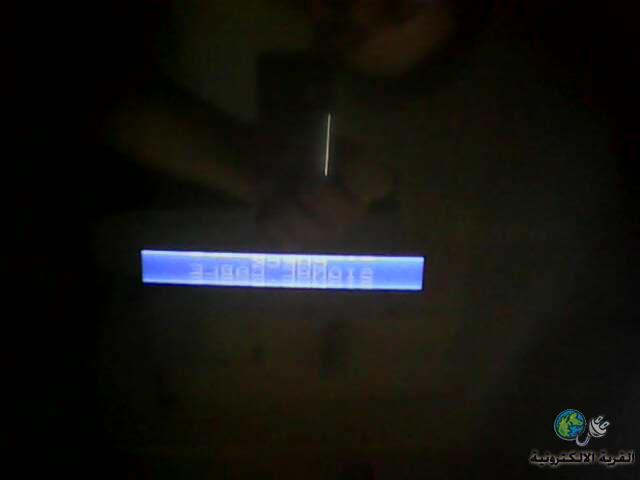

وده شكل الخط

[marky3015]

الاول كانت الصوره بترجع دلوقتى لا

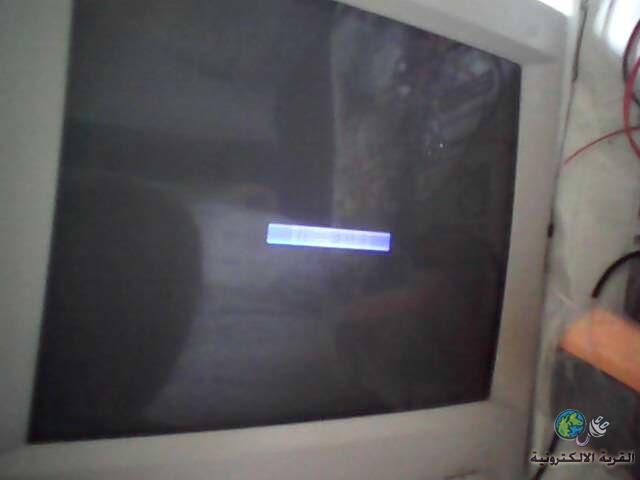

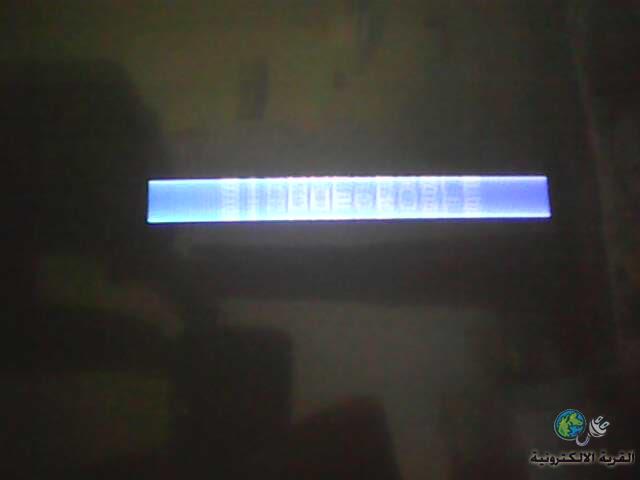

يا اما خط رفيع او الصوره صغيره مهزوزه كما فى الصور


اريد اعرف معرفه الفولتات المفروض تواجدها فى الاى سى الفيرتكال

TDA9309

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة marky3015 الاول كانت الصوره بترجع دلوقتى لا يا اما خط رفيع او الصوره صغيره مهزوزه كما فى الصور اريد اعرف معرفه الفولتات المفروض تواجدها فى الاى سى الفيرتكال TDA9309

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس / marky3015
الرجاء منك اتباع الاتي ....
1/ اعد متكامله الرأسي الاولي ( اي سي الرأسي القديم ) مكانه بعد نزع المتكامله الجديده
..................................................
2/ تأكد من ان الطرف رقم 4 الخاص بمتكامله الرأسي متصل بالارضي ام لا ؟؟
.................................................. ..
في حاله ما اذا كان الطرف رقم 4 متصل بالارضي ... قم بقياس الجهد علي الطرف رقم 2 بنفس المتكامله ستجده في حدود 40 فولت تقريبا واذا لم يكن الجهد موجود او اقل من ذلك بكثير ..فالرجاء تتبع هذا الطرف الي ان تصل الي مقاومه تغذيه متكامله الراسي بجهد التغذيه الخاص بها ( يمكنك الحصول علي المقاومه التالفه بتتبع طرف رقم 2 من المتكامله )
.................................................. .
3/ اذا كان الطرف رقم 4 غير متصل بالارضي .. فالرجاء قياس الجهد الواقع علي الطرف رقم 4 ستجده في حدود سالب 18 فولت وان لم يوجد قم بالبحث عن سبب اختفاؤه بدايه من هذا الطرف للبحث عن المقاومه التالفه التي حالت بين وصول هذا الجهد السالب للمتكامله ..بدايه من الطرف 4 والذي سينتهي البحث حتما الي مقاومه تاخذ هذا الجهد من الاين ......
..................................................
4/ اذا كان الجهد السالب موجود فيجب عليك الانتقال مره اخري الي الطرف رقم 2 للتأكد من وجود جهد موجب في حدود 18 فولت او القيام بالبحث عن مقاومه تالفه ......
..................................................
نتابع معك واسال الله لك التوفيق

[marky3015]

اقتباس المشاركة الأصلية كتبت بواسطة هاني ابو حليمه السلام عليكم ورحمه الله وبركاته اخي الفاضل مهندس / marky3015 الرجاء منك اتباع الاتي .... 1/ اعد متكامله الرأسي الاولي ( اي سي الرأسي القديم ) مكانه بعد نزع المتكامله الجديده .................................................. 2/ تأكد من ان الطرف رقم 4 الخاص بمتكامله الرأسي متصل بالارضي ام لا ؟؟ .................................................. .. في حاله ما اذا كان الطرف رقم 4 متصل بالارضي ... قم بقياس الجهد علي الطرف رقم 2 بنفس المتكامله ستجده في حدود 40 فولت تقريبا واذا لم يكن الجهد موجود او اقل من ذلك بكثير ..فالرجاء تتبع هذا الطرف الي ان تصل الي مقاومه تغذيه متكامله الراسي بجهد التغذيه الخاص بها ( يمكنك الحصول علي المقاومه التالفه بتتبع طرف رقم 2 من المتكامله ) .................................................. . 3/ اذا كان الطرف رقم 4 غير متصل بالارضي .. فالرجاء قياس الجهد الواقع علي الطرف رقم 4 ستجده في حدود سالب 18 فولت وان لم يوجد قم بالبحث عن سبب اختفاؤه بدايه من هذا الطرف للبحث عن المقاومه التالفه التي حالت بين وصول هذا الجهد السالب للمتكامله ..بدايه من الطرف 4 والذي سينتهي البحث حتما الي مقاومه تاخذ هذا الجهد من الاين ...... .................................................. 4/ اذا كان الجهد السالب موجود فيجب عليك الانتقال مره اخري الي الطرف رقم 2 للتأكد من وجود جهد موجب في حدود 18 فولت او القيام بالبحث عن مقاومه تالفه ...... .................................................. نتابع معك واسال الله لك التوفيق

اشكرك استاذ هانى

سوف اعمل ما نصحتنى به وسوف اطلع بالننتيجه

وشكرا مره اخره
