الرجاء المساعدة في تحديد الجهد

[Bekhouche]

السلام عليكم ورحمة الله وبركاته
لدي مشكلة في تحديد الجهد
لدي إشارة معينة أود تحديد الجهد ما بين +25V و -25V
هناك طريقة بإستعمال diode
الصورة التالية تعبر :

لكن المشكلة التغذية التي لدي قيمتها 5V التي أخذها من منفذ USB
ولا أود إستعمال تغذية خارجية
فهل من حل او نصيحة
وجزاكم الله كل خير

[م.وليد الفرا]

اخي سؤالك مش واضح
ارجو اعادة صياغته بشكل اخر
لانه التبس عليي الامر
مره تقول تريدها +25 و-25 ومره اخرى تقول ان مصدرك 5 فولت
تحدث ببساطه واحكي لنا ما القصة
تقبل مروري

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة Bekhouche

السلام عليكم ورحمة الله وبركاته
لدي مشكلة في تحديد الجهد
لدي إشارة معينة أود تحديد الجهد ما بين +25V و -25V
هناك طريقة بإستعمال diode
الصورة التالية تعبر :

لكن المشكلة التغذية التي لدي قيمتها 5V التي أخذها من منفذ USB
ولا أود إستعمال تغذية خارجية
فهل من حل او نصيحة
وجزاكم الله كل خير

هل تقصد لديك اشارة عالية الجهد تريد تثبيتها على قيمة 50V pic to pic ؟ طيب بدون تشويه في شكل الاشارة ام لايهم ذالك (بالتقليم) ايضا سؤال مصدر الاشارة هذه له تيار تجهيز كم ؟ وسؤال آخر الاشارة الناتجة كم هو التيار المطلوب منها ام مجرد اشارة جهد ذات تيار قليل ؟ واخيرا منفذ الUSB تحتاج منه 5V لمن تريد استخدامها ؟ ممكن استخدام ذات الاشارة كمصدر يوحد ويثبت ويجهز مكبر يعطيك المطلوب بعد خفض اشارة الدخل نفسها للمكبر .

[ماجد عباس محمد]

اخى
الدائرة التى رسمتها تحدد بقيمة 0.6 فولت وليست 25
لو تريد تحديد بقيمة ثابتة 25 فولت لماذا لا تستخدم زينر مثلا وما حاجتك عندها لفولت؟

[Bekhouche]

هذا هو طلبي كما في الصورة التالية :

لدي إشارة غير معروفة اذا تعدت 25V بـ + او - يتم تثبيتها كما هو موضح
جزاكم الله كل خير

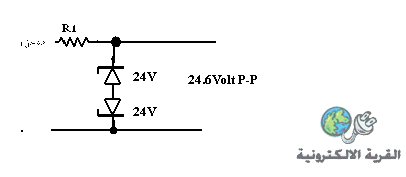

[ماجد عباس محمد]

هكذا

[Bekhouche]

تقصد ديود زنر مثل هذا 1N4749A ؟؟؟
خصائصه

DIODE, ZENER, 24V, 1W
Tension, Vz: 25.2V
Dissipation de puissance Pd: 1W
Température de fonctionnement: -55°C à +150°C
Type de boîtier diode: DO-41
Nombre de broches: 2
SVHC: No SVHC (19-Dec-2012)
Courant, test: 10.5mA
Dissipation de puissance, max..: 1W
Pointe de courant: 190mA
Température, Tj max..: 150°C
Température, Tj min.: -55°C
Type de boîtier: DO-41
Type de terminaison: Axial Leaded

[ماجد عباس محمد]

ممكن لكن الداتا شيت عندى تقول أن
Working Voltage=24V
rdiff at Itest =25 ohms

فالزينر المستخدم لو 25 فولت سيكون الخرج 25.6 فولت . إذا كان مقبول
