السلام عليكم
----------------
عاوز انفز دايرة بحيث اطبعها بطابعة ليزر وانفزها على PCB

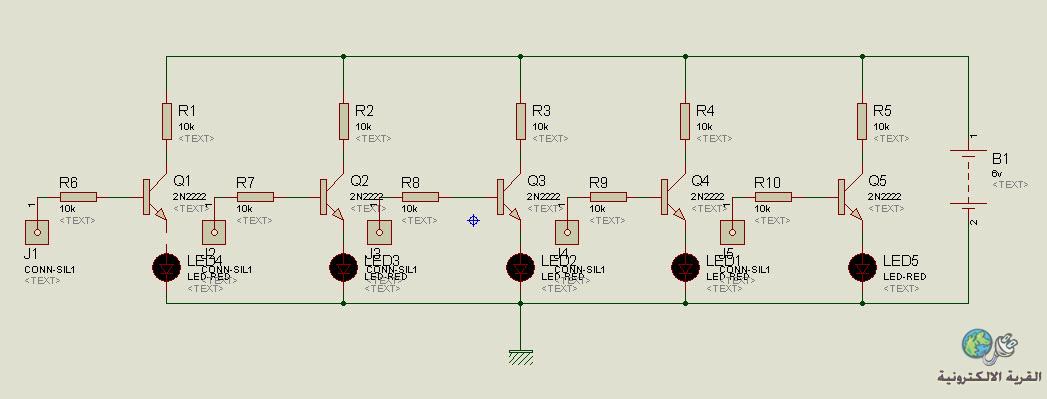

المخطط



--------------
ويا ريت للمحترفي الميكروكنترول ازاي انفز الدايرة دي باستخدام 16F84A

[khamed tabet]

هاذه الدائرة بسيطة أنصحك بستعمال pcb perforated
http://urriellu.net/sections/project...ted-pcb-02.jpg

[emad1]

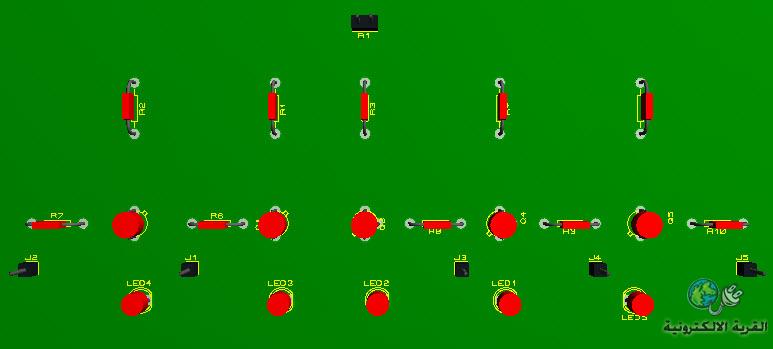

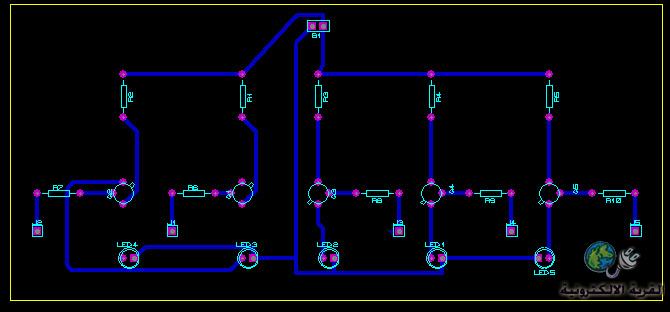

هذة الدائرة مرسومة على برنامج بروتس وانتظر ملف الطباعة حال تجهيزه

[emad1]

رسمتها على استعجال

[mtm4song]

اقتباس المشاركة الأصلية كتبت بواسطة emad1 رسمتها على استعجال

طيب تمام انا عاوز طلب

عاوز اعرف البوردة المستخدمة فى الدايرة ها تبقا مقاسها كام X كام

انا عاوزها في اقل بوردة يعني لو ينفع تعملهالى 4 سم X سم4


وعاوز طلب تاني ينفع اوحد الاسلاك الى ها تروح على تانك المياة

يعني انت وحدت الفولت 6 فولت كلو على خط ولحد ينفع اوحد الاسلاك اللي ها تدخل على تانك المياة الى متوصلة مع مقاومة متوصلة مع القاعدة
---------------------------------------------


طلب اخير لمحترفي الميكرو كنترول

ازاى انفز الدايرة دي بلميكرو بحيث استبدل الليد ب 7 سيجمنت

وبيك 16f84a

تعد لغاية 9 مثلا

----------------------------------------------

[mtm4song]

???????????????

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة mtm4song ???????????????

شكرا ..
كلمة رائعة ولها مفعول السحر و يعرفها أفراد شعوب العالم كله ..
كل واحد بلغته.
طبعا قد لا يكون الاستاذ عماد بحاجة لها لكنها فعلا كلمة رائعة..

[mtm4song]

اقتباس المشاركة الأصلية كتبت بواسطة Tico شكرا .. كلمة رائعة ولها مفعول السحر و يعرفها أفراد شعوب العالم كله .. كل واحد بلغته. طبعا قد لا يكون الاستاذ عماد بحاجة لها لكنها فعلا كلمة رائعة..

الشكر ليس سحر ولا مفعول

الشكر لله فهو الذي يعطينا العلم الذي نعلمه للناس

وهو من علم سليمان ما لم يعلمة احد من قبلة ولا من بعدة

وانا اتعود دائما ان اشكر من ينفع الناس بعلمة ولكني نسيت

فانا اشكركم واشكرك المنتدي وكل ما ساعدني وكل من يساعد وسوف يساعد الناس ولو بمعلومة بسيطة

فسوء انا شكرتة ام لم اشكرة فسوف تكون لة حسنات عند الله
