قديم 14-02-2013, 07:35 PM المشاركة 1
افتراضي استفسار عن مكان وجود فتحات التهوئة Twitter FaceBook Google+

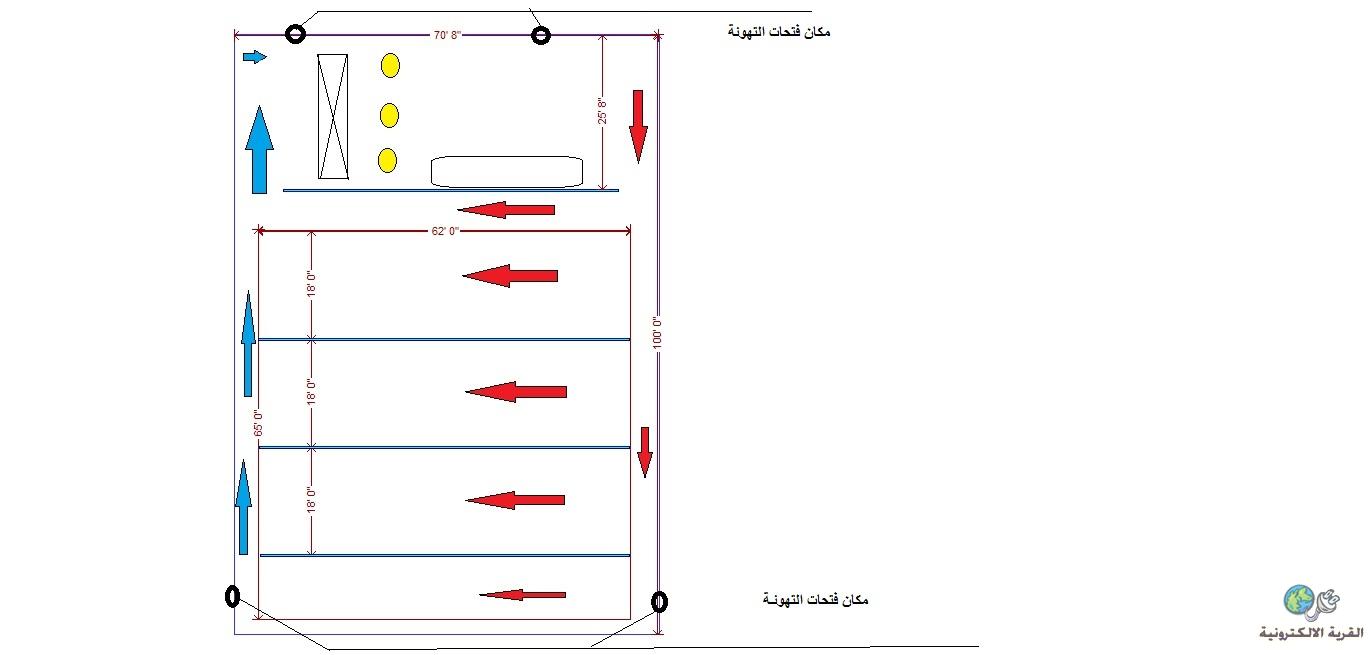

السلام عليكم ممكن استفسار بسيط انا وضعت صورة لتصميم فقاسة ووضعت مكان فتحات التهوئة ممكن الاستفسار ان كان مكانها صحيح ام خطاء ولكم كل الاحترام والتقدير


اعلانات

الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 14-02-2013, 08:03 PM المشاركة 2
Thumbs up بسم الله نبدا وننتهي


بسم الله الرحمن الرحيم


تحية احترام


اولا:- قياسات مثاليه تقريبا وتصميم احترافي..ان شاء الله

ثانيا:- الفتحات العلويه كافيه جدا( اذا كانت ذات اقطار مناسه لعدد البيض) اما اسفليه فلا نحتاج اليها لانها سوف تعرقل التوزيع الحراري وتوزيع الضغوط ؟؟

الفتحه العلويه فوق الحوض لخروج الهواء اما الاخرى ( خلف المروحه) فانها لدخول الهواء
وذلك حسب توزيع الضغوط ؟؟


والله اعلم


ابو احمد

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


jamal11
:: مهندس متواجد ::
تاريخ التسجيل: Sep 2012
المشاركات: 70
نشاط [ jamal11 ]
قوة السمعة:0
قديم 14-02-2013, 08:37 PM المشاركة 3
افتراضي


شكرا لك استاذي ابو احمد ساسوي تعديل على الصورة كي يستفيد منها الجميع


jamal11
:: مهندس متواجد ::
تاريخ التسجيل: Sep 2012
المشاركات: 70
نشاط [ jamal11 ]
قوة السمعة:0
قديم 14-02-2013, 08:59 PM المشاركة 4
افتراضي

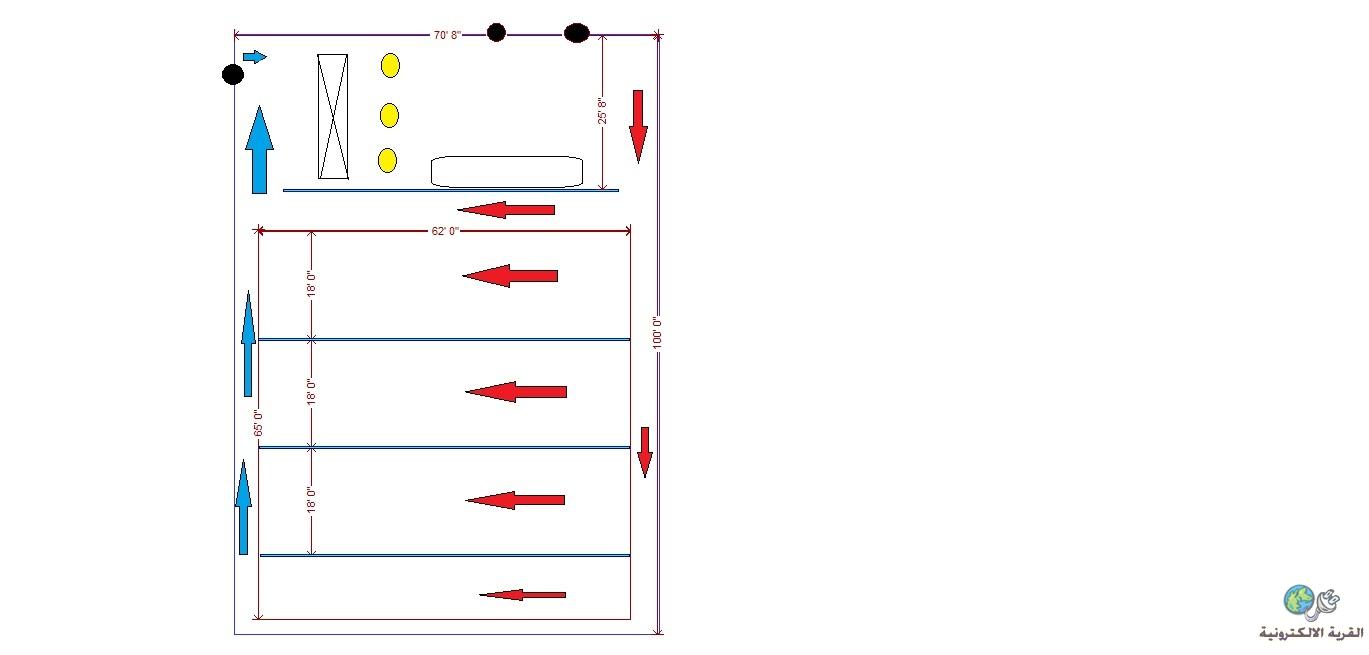

الصورة بعد التعديل انتظر ردك استاذ ابو احمد


الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 15-02-2013, 10:36 AM المشاركة 5
Thumbs up السلام عليكم


بسم الله الرحمن الرحيم


تحية احترام



الان احسن بكثير
ومن المفضل السيطره على الفتحات بسداده تتحكم بكمية الهواء
كما في الصوره:-
http://imageshack.us/a/img521/6182/airhol2.jpg

والله اعلم


وبالتوفيق


ابو احمد


الصورة الرمزية أبو معاذ 2010
أبو معاذ 2010
:: مشرف قسم الإنتاج الزراعي والحيواني والطاقة البديلة ::
تاريخ التسجيل: Feb 2010
المشاركات: 2,121
نشاط [ أبو معاذ 2010 ]
قوة السمعة:217
قديم 15-02-2013, 11:11 AM المشاركة 6
افتراضي


بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

أحييك أخي جمال على إبداعك و حرفيتك ، و لي استفسار لو سمحتم : وجود فتحات أمام المروحة ، ألن يؤدي إلى تسرب نسبة من الهواء الساخن ؟ و بالتالي سيكون هدرا للطاقة ...


الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 15-02-2013, 11:24 AM المشاركة 7
Thumbs up السلام عليكم


بسم الله الرحمن الرحيم

السلام عليكم و رحمة الله و بركاته

أحييك أخي جمال على إبداعك و حرفيتك ، و لي استفسار لو سمحتم : وجود فتحات أمام المروحة ، ألن يؤدي إلى تسرب نسبة من الهواء الساخن ؟ و بالتالي سيكون هدرا للطاقة ...
بسم الله الرحمن الرحيم


تحية احترام للجميع


الامر يعتمد على قوة دفع المروحه ( في حالة استخدام فتحه واحده لتبديل الهواء)
اما الفتحتين وبمكانين مختلفين في الضغوط فان مكان الضط العالي سوف يخرج
الهواء اما الواطي سوف يدخل الهواء؟؟

اما تاثيره على الحراره هذا يعتمد على قدرة المسخنات في التعويض الحراري؟؟


والله اعلم



ابو احمد


jamal11
:: مهندس متواجد ::
تاريخ التسجيل: Sep 2012
المشاركات: 70
نشاط [ jamal11 ]
قوة السمعة:0
قديم 15-02-2013, 09:03 PM المشاركة 8
افتراضي


السلام عليكم حسب اعتقادي من الافضل ان يكون في هدر في الهواء الساخن لان بذلك يتجدد الهواء باستمرار لا اعتقد انه يوجد اي مشكلة
اصمم الان فقاسة بي نموذج جديد ساطرح الموضوع قريبا انشاء الله عندما انتهي من تجميعها مع شرح مفصل
