[yasser55]

بسم الله الرحمن الرحيم
السلام عليكم احبائى الغاليين
دى اول مره اعمل موضوع خاص بيا فى منتدى الاليكترونيات بالقريه الحبيبه واتمنى يارب يعجبكم احبائى

هذا مخطط لدائرة ارسال fm مجربه من قبلى وتستطيع البث لاكثر من كيلو مترين فى الاحوال الجيده والخلاء
الدائره بسيطه كما سترونها وعناصرها وترانزستوراتها متواجده بكثره فى كل مكان ولا تكلف كثيرا وقدرتها قد تصل الى 1 waat
الدائره ايضا فى مرحلة الخرج تستخدم 3 ترانزستورات c9018 موصلين بالتوازى مباشرتا ويفصلهم عن الارضى 3 مقاومات 0.22 1-watt وتوصيلهم على التوازى هنا اعطى قدرة اعلى للمرسله

ويمكن تنفيذ الدائره بكل بساطه على بورد تجارب مثقب وانا اول ما نفزتها كانت على بورده مثقبه

اليكم المخطط

ودائرة القياس والضبط البسيطه جدا

والانتينا المناسب للدائره

وقائمة العناصر بالدائره

واعزرونى لانى لم اتمكن من رسم الدائره على برامج الرسم والمحاكاه

ولاكن ان شاء الله تعجبكم وتكون واضحه وسوف اجيب على اى استفسار بخصوصها

تقبلو تحياتى /الى الدائره

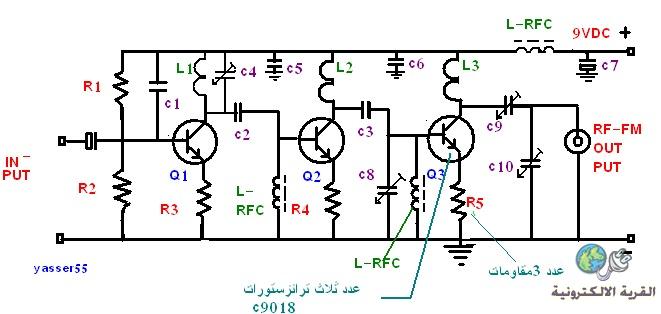

هذا هو مخطط الدائره


http://upload.qariya.info/images/qar...df717fc386.jpg

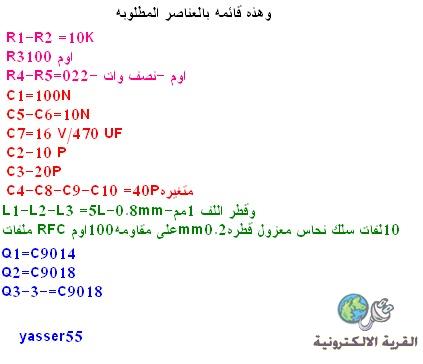

وهذه عناصر الدائره حسب الارقام


http://upload.qariya.info/images/qar...dad7314bab.jpg

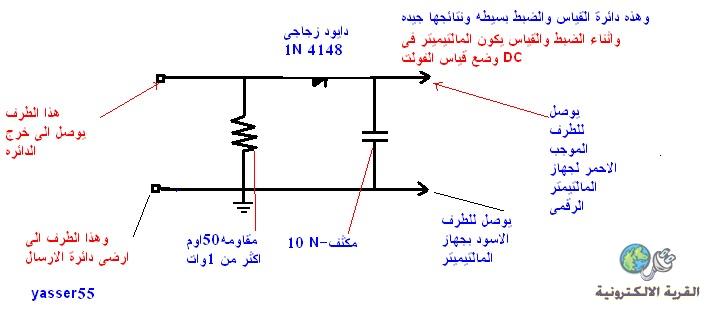

وهذه دائرة الفحص البسيطه جدا


http://upload.qariya.info/images/qar...4e22cf0afb.jpg

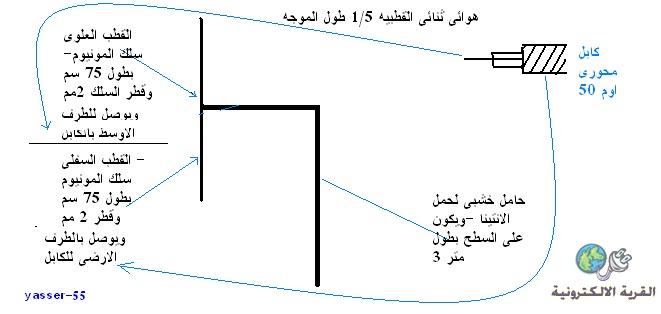

زهذ مخطط بسيط للاريال او هوائى الارسال المناسب للدائره

http://upload.qariya.info/images/qar...de85a6e0c7.jpg

وبالنهايه اتمنى ان تنال الدائره اعجابكم وهى حصريه بالفعل ولن تجدوها باى مكان اخر

ومعكم بازن الله تعالى لاكمل شرح الدائره والرد على اى استفسار

[yasser55]

السلام عليكم الاخوه جميعا
اليكم طريقة التوليف والقياس للدائره
اولا طبعا نقوم بتنفيذ الدائره على لوحه مثقبه قبل طبع اى بورده نحاسيه للدائره
ونبداء اولا بتنفيذ المرحله الاولى بالترانزستور c9014 ونقف فهذه المرحله هامه للغايه لانها تحتوى مذبذب الدائره ودخول وتعديل الصوت تردديا ليكون لدينا عند خرج الترانزستور c9014 وعلى المكثف c2 بالتحديد اشاره لاسلكيه جاهزه للتكبير بواسطة المراحل الاخرى
ركزو معى احبائى
هنا نحنما زلنا بالمرحلة الاولى
نحضر جهاز استقبال راديو fm ونشغله ونوالفهعلى محطه لا يوجد على ترددها اى ازاعات عامله حيث لا نسمع الا الضوضاء فقط ونضعه بجوارنا بعد تنفيذ هذه المرحله ثم نصل التغذيه 9 فولت للدائره وناتى بمفك مناسب براس بلاستيكى
ونحرك به المكثف المتغير c4 ببطء شديد وازننا مع الضوضاء الصادره من جهاز الاستقبال ...نحرك الترايمر او المكثف المتغير c4 ببطء شديد الى ان نجد فجاه ان جهاز الاستقبال توقف عن الضجيج عندها نرفع المفك من الدائره فورا ونتاكد ان سبب توقف الضجيج بجهاذ الاستقبال هو وجود اشاره fm صادره عن دائرتنا
ولو وصلنا اى مصدر صوتى على دخل الدائره الموضح فى المخطط المرفق سوف نستمع فورا له بجهاز الاستقبال لدينا ... عندها نبحث بجهاز الاستقبال ال fm حتى نرى هل دائرتنا لها ترددات اخرى مصاحبه ام لا ونوقف البحث على اقوى تردد صادر عن الدائره ...
وللتذكره اعيد قيمة الملف والمكثف الذان سيحددان التردد للدائره
الملف الاول L1 عباره عن 5 لفات من سلك نحاسي معزول بقطر 0.8 mm اى اقل من 1مم بقليل
يتم لفه على قلم رصاص
المكثف المتغير c4 قيمته 40p
والمقاومه r3 =100 اوم
والمقاومتان R1--R2 قيمة الواحده 10كيلو اوم وهما هنا لتوفير انحياز مستقر لقاعدة الترانزستور عتد وخول الاشاره الصوتيه
اما المكثف العدسي الثابت على كوليكتور الترانزستور C9014 -فقيمته 10P
وقيمة المكثف الكيميائى عند دخل الدائره 50V/0.47UF
هذا بالنسبه للمرحلة الاولى
ونتابع باقى المراحل باذن الله تعالى لا حقا/تقبلو تحياتى

[فكروعلم]

تحياتي القلبية أخ ياسر من أول موضوع مبين معلم مشكور أخي ياسر أنشالله كل يوم نشوف منك موضوع جميل مثلك

[yasser55]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم تحياتي القلبية أخ ياسر من أول موضوع مبين معلم مشكور أخي ياسر أنشالله كل يوم نشوف منك موضوع جميل مثلك

شرفنى مرورك العطر بالموضوع حبيب قلبى واستازى واخى م/ محسن والمتالق بفكره وعلمه وكل التحيات القلبيه لك اخى وبانتظار جديدك اخى الغالى

[فكروعلم]

أخي الغالي ياسر
لكي تظهر الصور في الموضوع أختر كود للمنتديات

[yasser55]

اقتباس المشاركة الأصلية كتبت بواسطة فكروعلم أخي الغالي ياسر لكي تظهر الصور في الموضوع أختر كود للمنتديات

كل الشكر استازنا الغالى م/محسن لملاحظتك القويه وجارى التعديل لاظهار الصور بالموضوع

[yasser55]

هذه صوره للمخطط الحصرى للدائره



وهذه مكونات الدائره



وهذه دائرة الفحص والتوليف والضبط البسيطه جدا



واخيرا الهوائى المناسب للدائره



ونلتقى ان شاء الله تعالى على خير فى تكملة الشرح لباقى مراحل الدائره

[خضران]

ماشاء الله عليك ياأخ ياسر ..ومشكور والله على هذه.الدائرة
