{ مُساعَدهـ في مشْرُوع إشَاره مُرور .. ~

[Rneem ~]

السّلام عَليكم ورحمة الله وبَركـآتُه .. ~
{ جُزيتم الجنّه أعضاء القَريه الإلكترونيه ..
جئت هُنا طلباً للعَونِ مِنكم بعد الله ..
..
هَذا مشروع كان الترم الماضي .. { إشارة مرور .. ~




والحمدلله تم الإنتهاء منّه ..
أواجه مُشكله الآن .. طُولب منّي إظافة [ عدّاد للإشارهـ ]
.
وكوني أول مستوى هَندسه .. فـ أواجه مشكله فـي :

1 - إيش هي المكونات اللّي أحتاج أظيفها على مشروعي السابق ؟؟
خلال بحثي عرفت إنّه في 7 segment و IC و ديكودر
بس أيش النوع .. ! أنود ولآ كاثود .. ؟
والديكودر أيش هوآ ؟

2- أود الإستفسار أيضاً على المحلّات اللي ممكن ألاقي فيها كل متطلّبات المشروع . ؟
و هل ممكن تكون عبر طلبيه وإرسالها بالبريد ؟
لأني أواجهه مشكله في المحل اللي طلبت منه المره الماضيه إنه مايتوفّر عنّده سفن سيقمنت من تو ديجت .. !!
فبالتالي بكون مظطرهـ أني أشتري إثنين ون ديجت منفصله و أربط بينهم .. ؟
وهذا الشيء ما أعرف أسويه , ..!!!

3- كيف تتم عملية العد التنازلي ..؟
أيش هي الألمنت المسؤوله عن العد التنازلي ؟

---

أنتظر الإجابه .. أرجوا من عندهـ علم .. { أن يفيدني .. ~
جٌزيتم خيراً .. و بآرك ربّي في علمكم .. و زآدكم من فَضله . .

,

{ رَنيمـ .. ~

[حيدر علاج حسن]

كيف يكون العد ؟؟؟
من اين يبدأ واين ينتهي ؟؟
و ما هو عدد الاشارات ؟؟؟

[Rneem ~]

كيف يكون العد ؟؟؟

مثل العد اللّي بإشارات المرور اللي بشوآرعنا ..
عد تنازلي ..

من اين يبدأ واين ينتهي ؟؟

عادي .. بعدين أقدر أتحكم بالرقم ..
بس اللّي أبغاه الاشاره الحمرآء : من 15 ثانيه لـ الصفر ..
وبعدين يرجع يعد الأخضر : من 18 ثانيه لـ الصفر ..
وبعدين ينفتح الأصفر : من 4 ثواني للصفر ..

و ما هو عدد الاشارات ؟؟؟

ثلاث إشارات .. : الأحمر , الأصفر , الأخضر .. ~
زي إشارة المرور تماماً ..
يشتغل الأحمر .. وبعدين يطفي يشتغل الأخضر ..
وبعدين يطفي يشتغل الأصفر لوقت قصير .. و يرجع الأحمر يشتغل .. " و هكذآ .. ~

[حيدر علاج حسن]

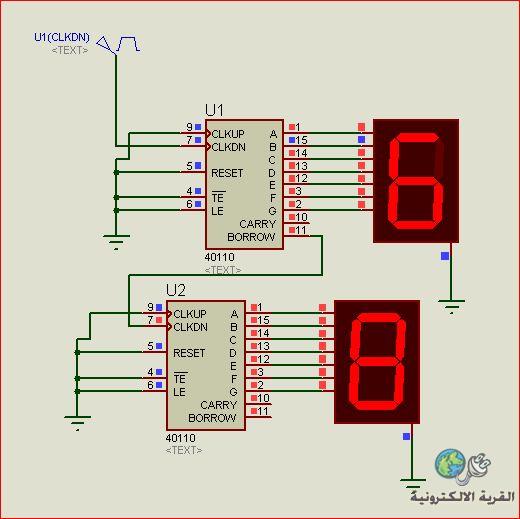

هذا العداد يظهر النتائج مباشرة على السفن سكمنت و لا يحتاج الى مفكك ترميز بالاضافة الى انه يعد تصاعديا و تنازليا ...
ولكن المشكلة في تحديد رقم البداية ...

[Rneem ~]

أخوي { حَيدر ..
هل تقصد أنّه إنه إذا طلبت هالقطعتين فقط ..
أستطيع إظافة العداد بدون أي مساعدة من ديكودر أو مقاومات . . . !
يعني فقط ..
{ سفن سقيمنت + الآي سي 40110 .. ؟

,.

جَزآك ربّي جنّته .. شَآكرهـ لكَ ~

[حيدر علاج حسن]

المواد هي :
1- عداد 40110 عدد 5
2- شاشة سفن سكمنت عدد 5
3- مقاومة 330 اوم ربع واط عدد 35 ( توصل بين العداد و الشاشة)
ويتم استخدام نفس المذبذب 555 الذي يعمل في دائرة 4017
اذا كانت تجهيز المواد من مكان قريب و متاح يفضل تصميم دائرة واحدة و عند نجاحها تستكمل باقي المواد وان كانت هي رخيصة جدا ..
و بالتوفيق ان شاء الله

[Rneem ~]

المواد هي :
1- عداد 40110عدد 5
2- شاشة سفن سكمنت عدد 5
3- مقاومة 330 اوم ربع واط عدد 35 ( توصل بين العداد و الشاشة)

أستاذ حيدر .. هل أحتاج هذا العدد من القطع لعمل عداد تنازلي من خانتين فقط . . ؟ !

ويتم استخدام نفس المذبذب 555 الذي يعمل في دائرة 4017
اذا كانت تجهيز المواد من مكان قريب و متاح يفضل تصميم دائرة واحدة و عند نجاحها تستكمل باقي المواد وان كانت هي رخيصة جدا ..

نَعم .. { بإذن الله ..

و بالتوفيق ان شاء الله

اللّهُم آميين يآرب , { و لكَ كذلك ..
شاكرهـ لك .. بارك الله فيك ..

[حيدر علاج حسن]

هذا العدد من القطع لعمل جميع العدادات
لديك الاحمر و الاخضر يتكون كل منهما من خانتين و يحتاج كل منهما الى عدادين و شاشتين
و اللون الاصفر يتكون من خانة واحدة
فيكون العدد الكلي خمس عدادات و خمس شاشات
لا زلت احاول اجد طريقة لجعل العداد يبدأ من المقدار المطلوب ...
