ممكن مساعدة في تحديد مكان الخلل

[أبو الحذيفة]

السلام عليكم و رحمة الله
جربت العديد من دارات الشحن و المقارن و لم أنجح في أية واحدة منها
أرجوا ممن لديه الخبرة في هذا الدوائر مساعدتي في هذه الدائرة

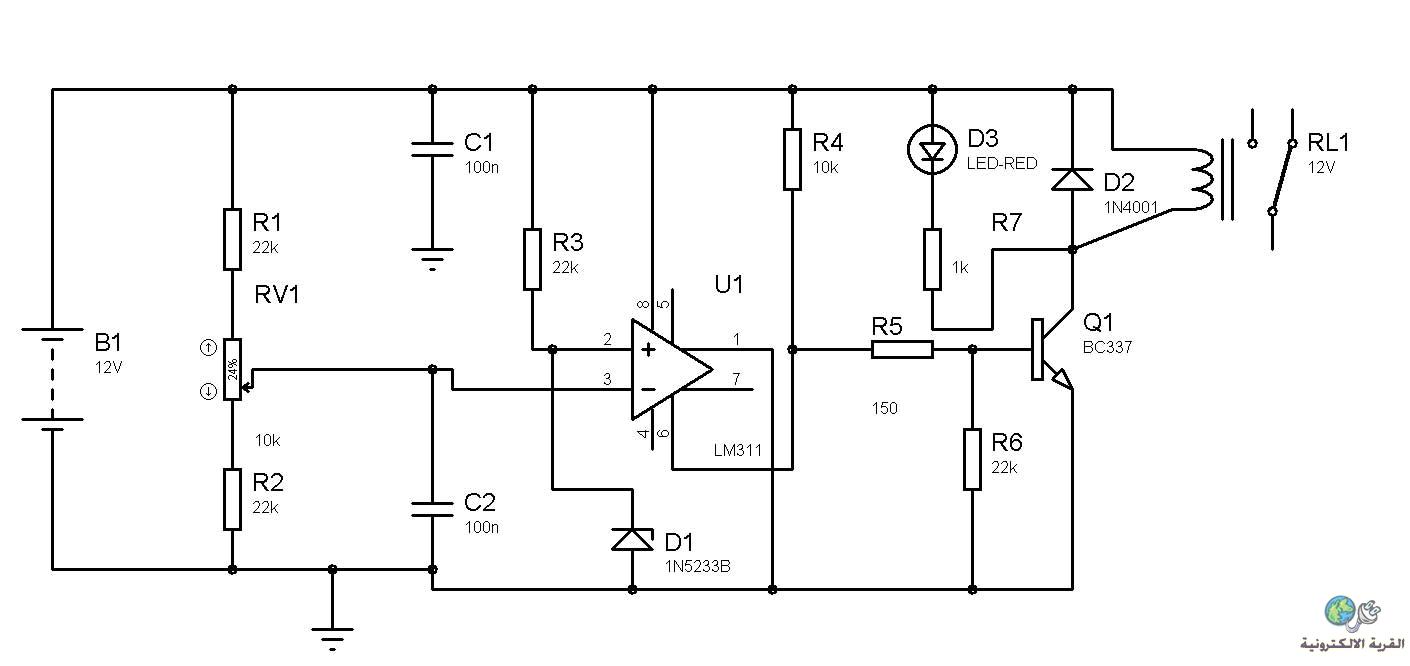

بعد تجريب الدارئرة المرفقة بالصورة



تصبح درجة حرارة المكبر مرتفعة جدا جدا جدا و الليد يكون في وضع on
ما هو الخطأ ؟! لو سمحتم .

[بسام1970]

المشاركة الأصلية كتبت بواسطة أبو الحذيفة

السلام عليكم و رحمة الله
جربت العديد من دارات الشحن و المقارن و لم أنجح في أية واحدة منها
أرجوا ممن لديه الخبرة في هذا الدوائر مساعدتي في هذه الدائرة
بعد تجريب الدارئرة المرفقة بالصورة



تصبح درجة حرارة المكبر مرتفعة جدا جدا جدا و الليد يكون في وضع on
ما هو الخطأ ؟! لو سمحتم .

صل الطرف 4 بالأرضي
صل 5 مع 6
الطرف 7 يجب أن يكون المخرج
قم بتبديل 2 و 3

[ماجد عباس محمد]

لو ستوصل 5 مع 6 يجب توصيلهما بالموجب كما بالداتا شيت و إلا لا داعى و الأفضل تركهما بدون توصيل
ثانيا الخرج كما قال الأخ الفاضل بسام من 7 و LM311 قادرة على التعامل مباشرة مع الريلاى دون الحاجة للمقاومات و الترانزيستور فهذه الاشياء لأن الدائرة أصلا بالمكبر 741 و رفع 741 ووضع 311 دون اعتبار للفروق بينهما

التبديل لطرفى 2،3 حسب أى الأطراف ستستخدم من الريلاى و حسب هل تريد أن يفعل أم العكس

هذه دائرة توضح ما اقول
