استشارة في مجهز قدرة بدون محول من فظلكم

[حيدر علاج حسن]

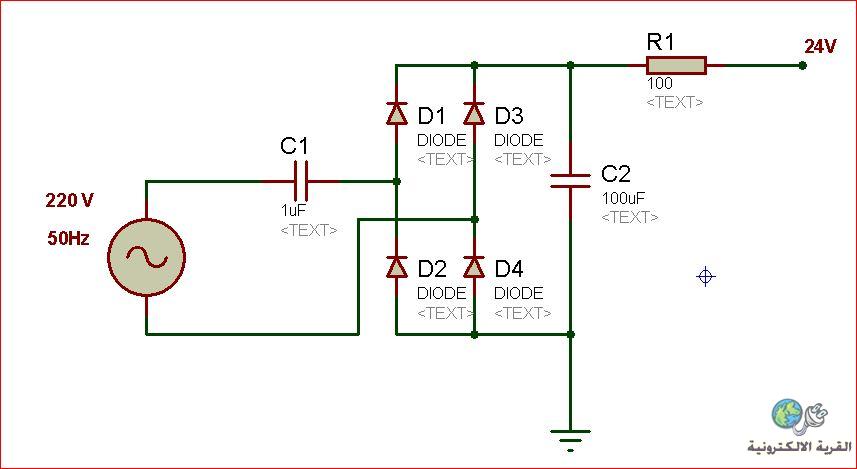

صممت مجهز القدرة هذا لتشغيل الاحمال التالية ..
ريلي 24 فولت , 600 اوم عدد 2
متحكم و ليد بمجموع 20 ملي امبير عبر منظم 5 فولت .
المشكلة ان تشغيل الريليات ليس دائما و البك هو الذي يتحكم فيهما معا و عند اطفائهما يرتفع الجهد على المكثف C2 ويسخن بشده و هذا شيء طبيعي ...
كيف احافظ على جهد المكثف بحيث لا يتجاوز 50 فولت عند اطفاء الريليات ؟؟

[نعيم البديري]

السلام عليكم استاذ حيدر : استخدم زنر 1A بقيمة 24Vمربوط على التوالي مع مقاومة 1W او 2W مقدارها 22 أو اكثر بقليل والمجموعة على التوازي مع خرج القنطرة يسيكون الخرج لديك شبه ثابت حوالي 30V في حالة الفصل الطريقة مجربة من قبلي في اجهزة الحماية وسبب ربط مقاومة على التوالي مع الزنر هي لتخفيف الصدمة المفاجئه على الزنر والا سيكون عمره قصيرا كذالك ينصح ربط مقاومة 100K على التوازي مع مكثف التخفيض C1 تحياتي لك اخي العزيز .

[السيد بدوى]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم استاذ حيدر : استخدم زنر 1A بقيمة 24Vمربوط على التوالي مع مقاومة 1W او 2W مقدارها 22 أو اكثر بقليل والمجموعة على التوازي مع خرج القنطرة يسيكون الخرج لديك شبه ثابت حوالي 30V في حالة الفصل الطريقة مجربة من قبلي في اجهزة الحماية وسبب ربط مقاومة على التوالي مع الزنر هي لتخفيف الصدمة المفاجئه على الزنر والا سيكون عمره قصيرا كذالك ينصح ربط مقاومة 100K على التوازي مع مكثف التخفيض C1 تحياتي لك اخي العزيز .

وضح بالرسم افضل ولك الشكر

[حيدر علاج حسن]

شكرا جزيلا اخي نعيم ...
الطريقة جربتها على البروتوس و اعطت نتائج جيدة جدا ...
غدا باذن انفذها واوافيك بالنتائج ...

[حيدر علاج حسن]

فعلا كما تفضلت اخي نعيم ...
الطريقة ممتازة و نتائجها متطابقة تماما لما ذكرت ...
شكرا جزيلا

[السيد بدوى]

الي م حيدر علاج حسن هذه الدائره خرجها كام مللي امبير وبرجاء اعاده رسمها بعد التعديلات

[حيدر علاج حسن]

خرجها 125 ملي امبير ...
لا توجد تعديلات .. مجرد اضافة زينر 24 فولت 1 امبير مع مقاومة 20 اوم توصلهم على التوالي و تجعلهم بين خرج الدائرة و الارضي ...

[اسامه الحكيم]

المشاركة الأصلية كتبت بواسطة السيد بدوى

وضح بالرسم افضل ولك الشكر

اعتقد ان هذا ما يقصده اخى نعيم
