دارة الكترونية للنقاش ( 10 )

[فكروعلم]

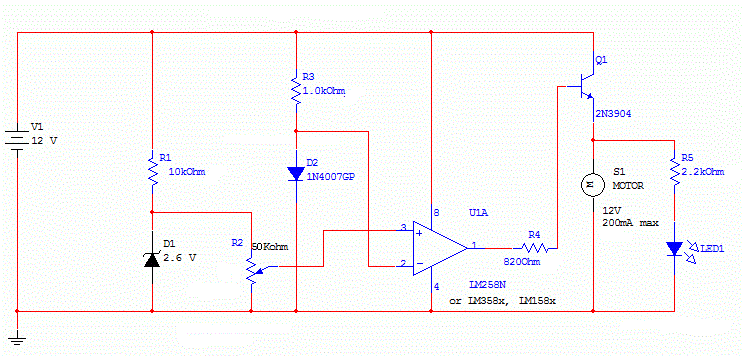

هذا هي الدارة العاشرة من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذا هي الدارة العاشرة من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

مرحبا بك استاذنا العزيز : وانت تضع بين ايدينا هذه الدائرة الجميلة ,

[yasser55]

السلام عليكم احبائى جميعا

دائره جميله بالفعل ومهمه ومفيده فى التطبيقات العمليه

ومبدئيا الدائره للتحكم فى سرعة الموتور وسوف اتابع المناقشات لتحليلها وشرح طريقة عملها

لكم تحياتى

[عبدالله زهير]

دائرة للتحكم في اتجاه المحرك فقط باستخدام المقاومة المتغيرة

[nadir]

المشاركة الأصلية كتبت بواسطة فكروعلم

هذا هي الدارة العاشرة من سلسلة دارة للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

السلام عليكم
الدارة للتحكم في المحرك
التغذية 12 فولط DC ثم يوجد زينر D1 ليثبت الجهد في 2.6 فولط مع المقاومة المتغيرة R2 التي بدورها تقوم بتغيير الجهد عند مدخل المضخم ULA
و من ثم المضخم يتحكم في الترانزيستور Q1 الذي من خلاله يغذي الموتور و يتحكم في التيار المار فيه

في المحرك DC الجهد يتحكم في سرعة المحرك و
التيار في العزم
و الله أعلم

الدارة للتحكم في المحرك و التيار المار فيه

[فكروعلم]

المشاركة الأصلية كتبت بواسطة عبدالله زهير

دائرة للتحكم في اتجاه المحرك فقط باستخدام المقاومة المتغيرة

أخ عبدالله حاول دراسة الدارة مرة أخرى

[فكروعلم]

المشاركة الأصلية كتبت بواسطة nadir

السلام عليكم
الدارة للتحكم في المحرك
التغذية 12 فولط DC ثم يوجد زينر D1 ليثبت الجهد في 2.6 فولط مع المقاومة المتغيرة R2 التي بدورها تقوم بتغيير الجهد عند مدخل المضخم ULA
و من ثم المضخم يتحكم في الترانزيستور Q1 الذي من خلاله يغذي الموتور و يتحكم في التيار المار فيه

في المحرك DC الجهد يتحكم في سرعة المحرك و
التيار في العزم
و الله أعلم

الدارة للتحكم في المحرك و التيار المار فيه

أخ نادر أهلاً بك حاول التفكير بالدارة مرة أخرى

[seakrokram]

الاخوة الاعزاء السلام عليكم
انا اتصور ان الدائرة هي للسيطرة على سرعه الموتور
