[ayman_elgaphary]

لدى مكنتين تصوير ريكو 350 ، ريكو 2035e وموصلهم بجهاز استبليزر (صينى للأسف) نوعه hopson وبذكر اسمه علشان محدش يستخدمه مثبت كهرباء وفجأة الاستبليزر عطل وخرج حوالى 380 فولت أثناء شغل الماكنتين وتسبب فى حرق المكنتين.
فأرجو من لديه حل يعرفنى معنى ذلك أن دائرتين الباور هما اللى تعطلوا ولا فيه حاجه تانية والل عنده الدائرتين يعطى رقم تليفونه علشان أتصل به.
أو من لديه طريقة للتصليح الدائرتين يعرفنى.
وجزاكم الله كل خير

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز

يوجد خطئين عندك:-

الخطأ الأول: ذكرت اسم الاستبليزر وليس له علاقة بما حدث لديك والسبب ان اي آلة من هذه الموديلات لها حمل معين اي أمبير A ولذا لابد من تركيب استبليزر لكل آلة في حدود 2 أمبير

الخطأ الثاني: قلت وصل للماكينات 380 فولت ولتصحيح الصورة ان المكان سواء مكتبة أو مكتب أو شقة ترتبط بشبكة الكهرباء العمومية عن طريق أعمدة انارة ويحدث هذا الخطأ من الجهد 380 فولت نتيجة خطأ بالشبكة أو سقوط الطرق الثاني علي أحد الفازات نتيجة هواء شديد وعواصف ترابية أو بسبب لعبة كرة القدمة وارتطام كرة القدم بأحد اعمدة الانارة فيحدث سوقط لأحد اطراف الكهرباء علي أحد الفازات

لزيدة في التوصيح يتكون خطوط العمود بالترتيب التالي:- من أعلي إلي أسفل
L1=R الفازة الأولي وهي ذات جهد 220 فولت الطرف (الحي)
L2=S الفازة الثانية وهي ذات جهد 220 فولت الطرف (الحي)
L2=T الفازة الثالثة وهي ذات جهد 220 فولت الطرف (الحي)
N الطرف الميت
MP هو يسمي من الحماية من الجهود الزائدة وتوصيلها إلي باطن الأرض

فعند سقوط الطرف الثاني (الميت) يعلق بأحدى الفازات فيصل للمنطقة التي حدث بها هذا الخطأ لجهد يعادل 380 فولت. ومعني ميت أي عند وضع مفك التيست لا يضئ أبداً

بخصوص وحدة البور سبلاي
ممكن شراء واحد لكل موديل من شركات الصيانة التابع لها أو منطقة قريبة لديك

ممكن إصلاح البور سبلاي
بنزع الفيشة من مصدر التيار الكهربي
ثم فك الغطاء امام وحدة البور سبلاي
ثم فك فيش التوصيل مع تحديد مكان كل فيشة عن طريق وضع علامة لها أو رسمها علي الورق
ثم تجد تلف أو حرق بالمناطق التي حدث لها تلف

القطع التالفة
1- فيوزات تستبدل بحسب قدرة الفيوز أو المصهر من محل بيع الالكترونيات.
2- مكثفات سيراميك ونطلق عليها بفة بحسب القيم التي عليها من محال بيع الإلكترونيات.
3- أحتمال تلف لأجزاء أخرى يتم العثور عليها بالفحص بالقياس بجهاز الأفوميتر أو بالمقارنة مع وحدة بور سبلاي أخرى من نفس النوع.


لتحديد قدرة الفيوزات والقطع التالفة من كتيب البارتس كتالوج Parts Catalog حسب الموديل أو طراز الآلة وتجده بالمنتدي

[Ghost 2003]

بسم الله الرحمن الرحيم


تصحيح خطأ أثناء الكتابة

L3=T الفازة الثالثة وهي ذات جهد 220 فولت الطرف (الحي)


إضاف للقطع التالفة

3- مكثف الكيميائي الكبير الضخم ويسمي بالألكرور

http://www.qariya.com/electronics/c_read.htm

http://www.qariya.com/electronics/pages/c_testing.htm

4- ديودات التوحيد (الموحد) يتم قياسة وإذا وجد تالف يستبدل بأخر نفس القيمة والقدرة من محال بيع الإلكترونيات
أو تسمي قنطرة التوحيد



http://www.qariya.com/electronics/br...ier_tester.htm

5- أحتمال فصل بأحد المقاومات الكربونية أو ذات الأوم العالي وتتبين بالفحص والقياس



http://www.qariya.com/electronics/r.htm

http://www.qariya.com/vb/showthread.php?t=36550

[Ghost 2003]

بسم الله الرحمن الرحيم

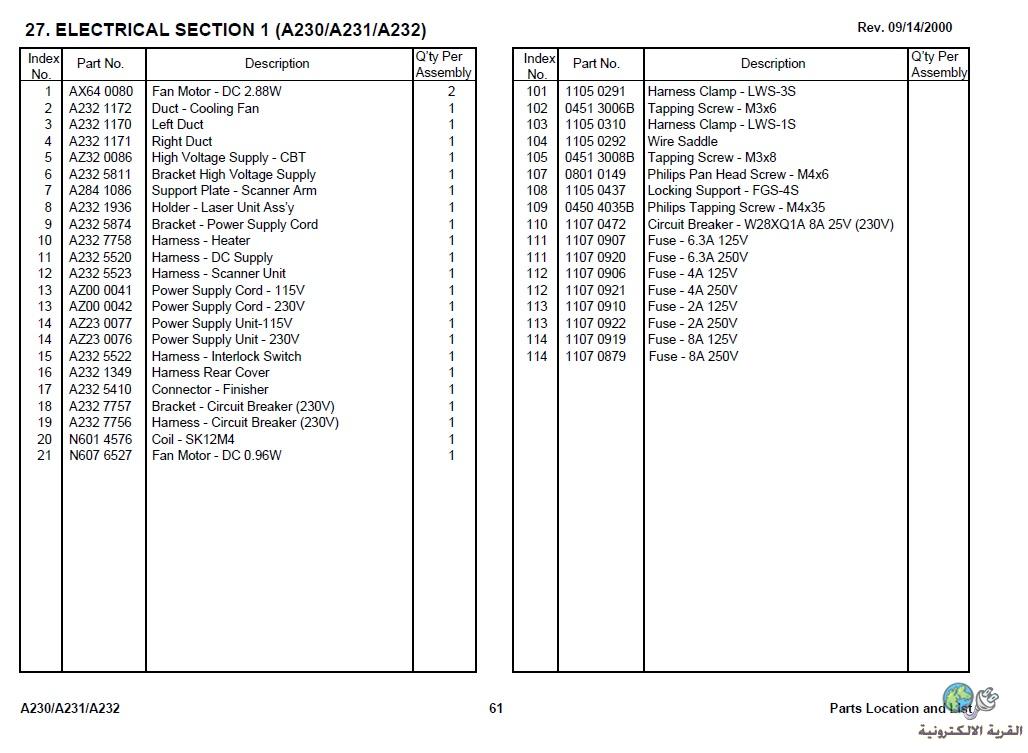

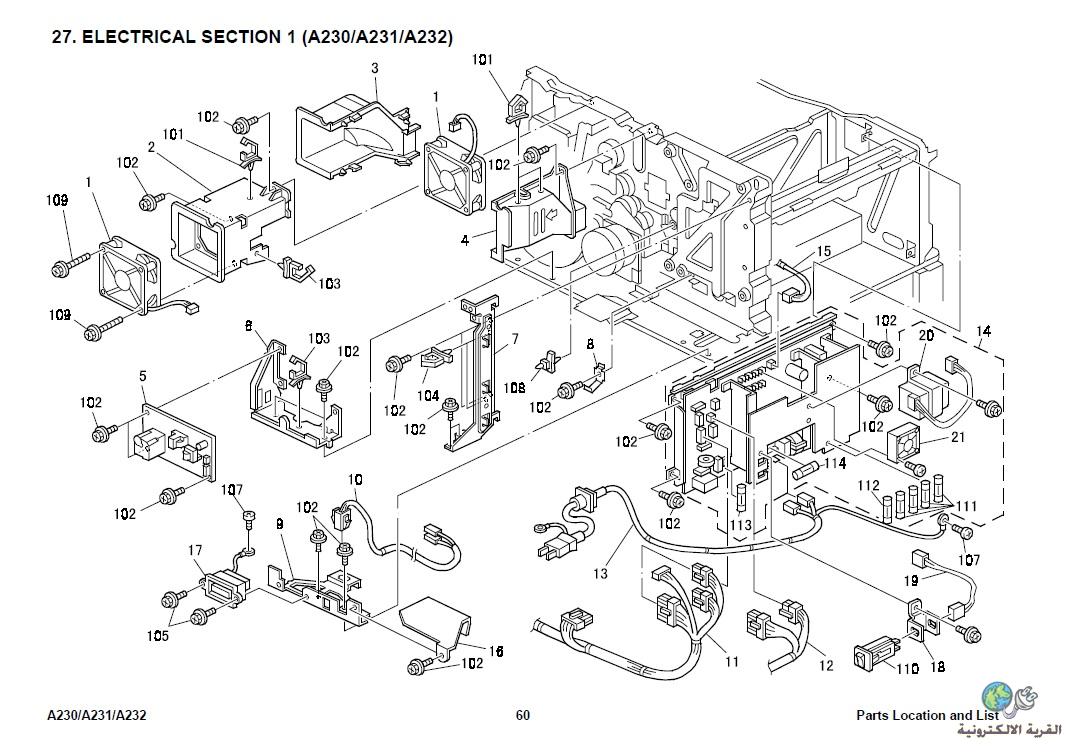

أ- تصوير ريكو 350

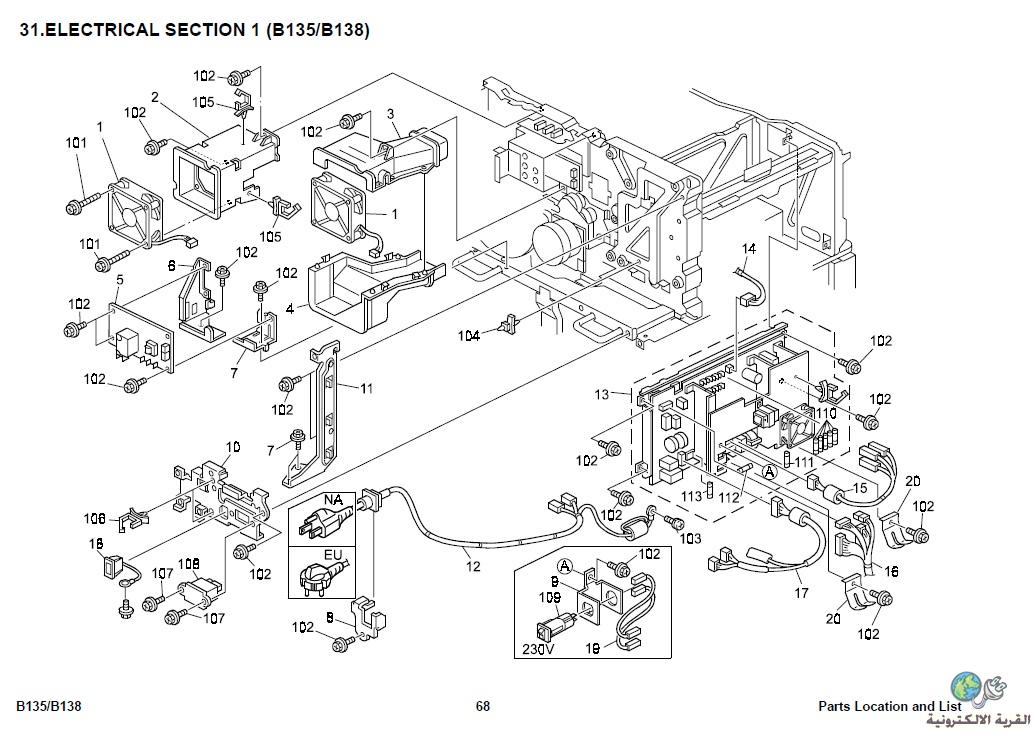

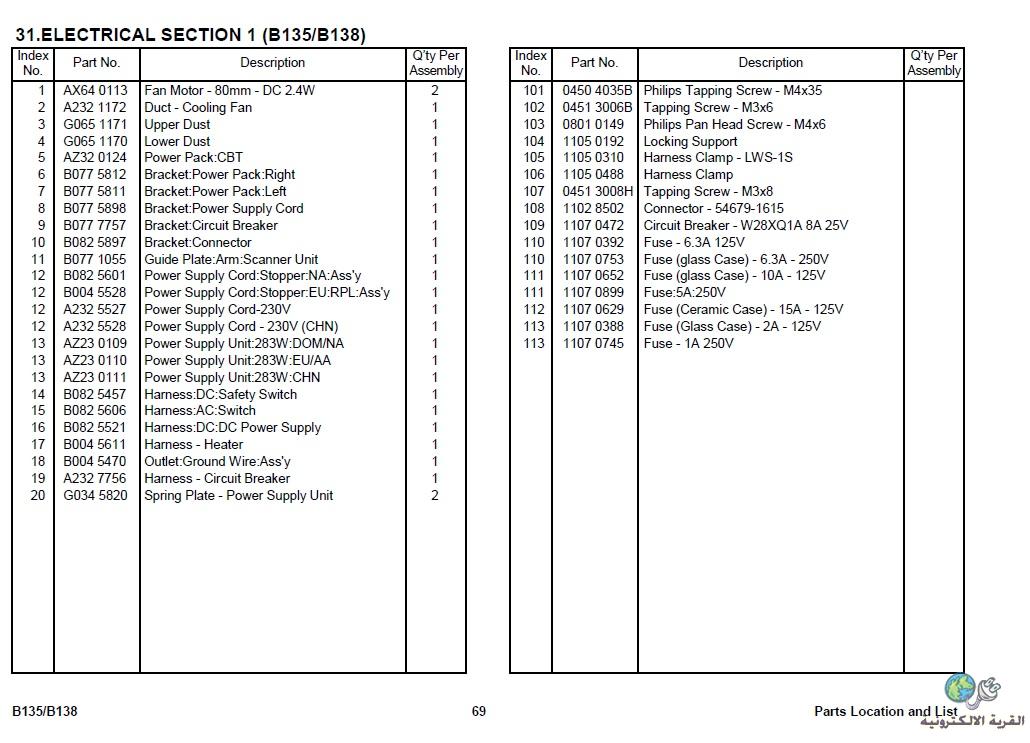

ب- تصوير ريكو 2035e

[ayman_elgaphary]

أخى العيب فعلا من الاستبليزر وليس خطأ فى الكهرباء لأن فعلا لو وصلته على الكهرباء العادية وقست المخرج بلاقيه يتراوح 350- 400 فولت

[marzouq2]

السلام عليكم
سبق وان وقع لي هدا العطل ففتحت خلف الاة
فادا تلف قطعتين انضر الصورة فقمت بتغييرهما فاشتغلت
جييدا
http://www.electvillage.com/upload//...ile=458103b16c
