[ennng]

سؤالي هو ان هناك احجام صغيرة جدا في المتحكمات في حدود 1سم او اقل بكثير

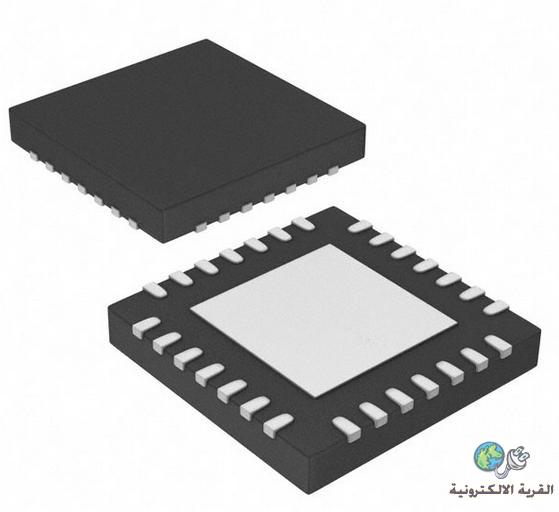

يعني بتصنف SMD والمشكلة ان ارجلها لاتأتي مثل المتحكمات العادية انما تكون تحت الجسم مثل اللي في الصورة وقد يكون عرض البن الواحد 0.2mm
ممكن ناخذها من الشركة وهي مبرمجة فقط نرسل لهم الكود وهم يبعثون المتحكم مبرمج وجاهز لكن المشكلة بيكون غالي جدا

[ميكرومان]

والله اعلم بيتم تركيب الشريحة علي بوردتها وتوصيل اطراف من الخارج وهذا افضل حل واسرع حل

[ennng]

يعني بتقصد اننا نضع المتحكم في الديزايين او الدائرة ومن ثم نبرمجها وهي في البورد تبع الديزايين اذا كان قصدك كذا فتمام اخي الكريم لكن المشكلة انه في اطراف بتكون للبرمجة ICSP ولها ادوار اخرى قد تكون مداخل ومخارج او ADC وغيرها هذا امر والامر الاخر نحتاج لعزل مصدر تغذية الدائرة بمصدر البرمجة.

[اسامه الحكيم]

معظم هذه القطع الحديثه انتشرت مؤخرا فى بعض الاجهزه الالكترونيه والهدف منها

التطوير وايضا الاحتكار حيث ان شكلها غير مألوف وايضا برمجتها محتكره من المصنعين والمحترفين

حيث انها لها ادبتر خاص + مبرمجه خاصه

ويوجد دائره انترفيس خاصه تتيح لك البرمجه والشيب فى مكانه بالبورده

وتوصل هذه الدائره فى اماكن محدده داخل التصميم مع اجراء تعديلات وقت البرمجه على البورده الاصليه من سويتشات او جنابر لتلافى التداخل بين المبرمجه وباقى الهاردوير
هذا والله اعلم

[ennng]

يسعدني مرورك اخي اسامة واشكرك

بالنسبة للمبرمجة انا شغال بمبرمجة عادية للارجل العادية تبع المتحكم وممكن نستخدمها لهذا النوع بكل سهولة حيث ان لها خمسة اطراف
المشكلة عندي ليس في المبرمجة المشكلة كيف اوصل هذه الخمسة اطراف بالمتحكم وانا اعرف الاطراف تبع المتحكم الخاصة بالبرمجة يعني المشكلة كيف اثبت المتحكم على اي سوكت او ادابتر ؟؟ هل فيه طريقة او اقتراح بارك الله فيكم

[اسامه الحكيم]

اقتباس المشاركة الأصلية كتبت بواسطة ennng يسعدني مرورك اخي اسامة واشكرك بالنسبة للمبرمجة انا شغال بمبرمجة عادية للارجل العادية تبع المتحكم وممكن نستخدمها لهذا النوع بكل سهولة حيث ان لها خمسة اطراف المشكلة عندي ليس في المبرمجة المشكلة كيف اوصل هذه الخمسة اطراف بالمتحكم وانا اعرف الاطراف تبع المتحكم الخاصة بالبرمجة يعني المشكلة كيف اثبت المتحكم على اي سوكت او ادابتر ؟؟ هل فيه طريقة او اقتراح بارك الله فيكم

أعتقد انه لا يجب ان تجازف بالشيب دا اذا كان شغال كويس بدون مشاكل

اما فى حالة العطل ممكن تقوم بالتجربه وذلك بالرجوع الى الداتا شيت ان وجدت

وتحاول الوصول الى اطراف البرمجه واعتقد ان الامر مختلف عن نظامنا القديم pic

حيث ان الشركات تضع حمايه على هذه الشيبات لمنع البرمجه او الاستنساخ

كما فى اجهزة الديكودر الخاصه بشركات الشو تايم والجزيره وخلافه حيث لجات هذه

الشركات لانتاج اجهزه جديده تعمل بتقنية السيلكون سيكيورتى لحماية اجهزتها من القرصنه

ولكن حاول البحث عن الداتا شيت والاطلاع عليها ويكفى شرف المحاوله للوصول الى هدف ولو بسيط

تحياتى وتمنياتى بالتوفيق

[ennng]

بارك الله فيك اخي اسامة

بالنسبة للشيب هو هو البيك العادي ويأتي بأحجام مختلفة وهو يأتي خام ويحتاج برمجة واطراف البرمجة معروفة ومحددة من الداتا شيت كما تفضلت يعني انا ليست عندي مشكلة في المبرمجة ولا الاطراف كلها معرفة لدي وطريقة توصيلها لكن المشكلة كيف اثبت المتحكم على ادابتر وابرمجة ومن ثم اضعة في الديزايين او الدائرة ولك شكري.

[اسامه الحكيم]

اقتباس المشاركة الأصلية كتبت بواسطة ennng لكن المشكلة كيف اثبت المتحكم على ادابتر وابرمجة ومن ثم اضعة في الديزايين او الدائرة ولك شكري.

هناك ادبترات تباع جاهزه ابحث عنها على حسب عدد الاطراف وشكل الادبتور

واحيانا تاتى مع المبرمجات الغالية الثمن ادبترات اضافيه

وتختلس من الكرتونه وتباع بمفردها

وايضا هناك ادبترات اخرى موجوده فى بعض بورد الماذر بورد الخاصه بالكمبيوتر

ولو حضرتك محترف لحام ممكن تلحم فى اطراف الشيب وبعد الانتهاء والنجاح

ترفع اللحام مره اخرى وكانك لم تلحم فيها اصلا

اذا مفيش مشكله وانا اقوم بلحام 48 طرف فى مسافة 2 سم فقط

مع تمنياتى لك بالتوفيق
