[3bkarino medo]

السلام عليكم
اود ان اعرف كيف يمكن صنع ماكينه سي ان سي كما في هذا الفيديو ؟؟


وما هي المتطلبات التي نحتاجها في صناعه هذه الماكينه ؟
وكيف يمكن ربطها بالحاسب لتقوم بهذه الوظيفه؟

[ماجد عباس محمد]

فى هذا الرابط
http://www.qariya.com/vb/showthread.php?t=91099
كيف تصنع الماكينة
أى برنامج رسم بوردات قادر على توليد ملفات نصية بامتداد DRL,PLT,GRB وغيره وهى أصلا توصيف نصى لمسارات كل طبقة و أماكن الثقوب و أقطارها وهى لتغذية الميكنة التى تتولى التنفيذ بأى طريقة سواء الحفر أو التصوير الخ
البرنامج يحول هذه الملفات من احداثيات X,Y لحركة الموتور X,Y
المهم توفير هذه البنطة أو الفريزة الخاصة التى تأكل النحاس من سطح البوردة باقطار مناسبة

[3bkarino medo]

الف شكر استاذ ماجد
البنطه والشينيور وكل شيء موجود باذن الله لاكن المشكله عندي تكمن في فهم كيفيه عمل الانتر فيس وكيف تتمكن الماكينه من الرسم والعمليات الحسابيه عاماَ

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة 3bkarino medo الف شكر استاذ ماجد البنطه والشينيور وكل شيء موجود باذن الله لاكن المشكله عندي تكمن في فهم كيفيه عمل الانتر فيس وكيف تتمكن الماكينه من الرسم والعمليات الحسابيه عاماَ

اهلا اخي الكريم ،،


اذا كنا تتحدث عن الجزء الالكتروني فانها عمليع طويلة نوعا ما اذا كنا افكر في بناءها بنفسك ،، اولا عليم ان تحدد الغرض من هذه الماكينة ،، ومن ثم الحجم " و حجم مساحة العمل" ،، وبالتالي ،، عليك شراء موتورات خطوية او ستيبر موتورز ،، ( 3 موتورات كحد ادنى ،، حتى تتمكن من تحريك الدريل الذي سيقوم بالحفر في الاتجاهات الثلاثة اكس وواس وزد ) ،، ولكن قبل الشراء فكر في نوع الدرايفر الذي ستقوم بصنعه حتى يتوافق مع الموتورات ،، من حيث نوعية الموتورات ( احادي القطبية او ثنائي القطبية ) ، هذا من جهة ،، ومقدار التيار الذي تحتاجه لتحريك هذه الموترات ،، وهذا يؤثر كثيرا في عزم الموتورات وبالتالي سيؤثر في حجم المكينه التي تستطيع العمل عليها ،،

بعد ان تنتهي من الدرايفر " وهو من وجهة نظري الجزء الاصعب في الانترفيس " خصوصا اذا كان الموتور يحتاج لكمية تيار عاليه ،، فستضطر الى وجود محدد للتيار لانك ستلاحظ ملاحظات تدعوك الى زيادة الفولتية لزيادة العزم وووالخ ،،، عموما بعد ان تنتهي من الدرايفر عليك ان تفكر في طريقة الانترفيس بين الدرايفر والكمبيوتر وغالبا ما يستخدم المدخل المتوازي ،، وانا انصحك بان تشتري بوردة جاهزة لهذا الغرض حرصا على سلامة الكمبيوتر التي سوف تقوم بالتجربة عليه ،،


هنا في هذه المرحلة عليك ان تفتح احد اليرامج الخاصة بالتحكم في مثل هذه الماكينات ،،، مثل ماخ او ماك 3 ،، وهو البرنامج الافضل والاكثر استخداما ،،، عليك ان تتعرف على كيفية استخدامه ،، وكيفية ضبطه حسب مواصفات الماكينة التي سوف تعمل عليها وحسب الbreakout board التي تستخدمها " طبعا البريك آوت بورد هي نفسها الانترفيس بورد التي توصل الدرايفر بالكمبيوتر عن طريق المدخل المتوازي parallel port ،،

بعد هذه المرحلة ،، عليك ان تقوم بتجربة الموتورات وملاحظة كيفية استجابتها للبرنامج ،، طبعا وهي ليست موصلة بالماكينة لانك لم تقم بصنعها اصلا ،، وعليك تجربة عزم الموتورات ،، والخ ،،،



هذا اكثر ما يجب عليك الاهتمام به في الجزء الابكتروني ،،، ولكن يبقى عليك الجزء " الاصعب " ككل في الموضوع وهو الجزء الميكانيكي ،،،، فعليك انرتقوم بصنع هيكل ميكانيكي يمكنه التحرك في الاتجاهات الثلاثة ،، وان تكون جاهزا لتوصيل الموتورات بهذا الهيكل ، ومن ثم العمل على الماكينه ،،


اخي الطريق ليست سهلة ولكنها ممكنه ،،، انا اعمل على ماكينتي الخاصة منذ اشهر للآن ،، وذلك لانني لا اجد الوقت الكافي للعمل عليها ،،، ولكنني وصلا لمرحلة ممتازة ،،



لا تيأس ،،


تمنياتي

[3bkarino medo]

الف شكر اخي المظلوم كلامك مفهوم جدا والف شكر مره اخري

اما بالنسبه للكلام ده

هنا في هذه المرحلة عليك ان تفتح احد اليرامج الخاصة بالتحكم في مثل هذه الماكينات ،،، مثل ماخ او ماك 3 ،، وهو البرنامج الافضل والاكثر استخداما ،،، عليك ان تتعرف على كيفية استخدامه ،، وكيفية ضبطه حسب مواصفات الماكينة التي سوف تعمل عليها وحسب الbreakout board التي تستخدمها " طبعا البريك آوت بورد هي نفسها الانترفيس بورد التي توصل الدرايفر بالكمبيوتر عن طريق المدخل المتوازي parallel port ،،

هوا ده بقي الجزئيه الي انا مش فاهمها
انا بالنسبه للماكينه فانا والحمد لله مصممها من وانا في اولي ثانوي يعني من 3 سنين والحمد لله

[المظلوم]

اقتباس المشاركة الأصلية كتبت بواسطة 3bkarino medo الف شكر اخي المظلوم كلامك مفهوم جدا والف شكر مره اخري اما بالنسبه للكلام ده هوا ده بقي الجزئيه الي انا مش فاهمها انا بالنسبه للماكينه فانا والحمد لله مصممها من وانا في اولي ثانوي يعني من 3 سنين والحمد لله

اخي الكريم ،،، هذه المرحلة ليست صعبة ،، وهي تعتمد على مهاراتك في الالكترونيات ،،، انا حسب ما فهمت انك اكملت الدرايفر ،، وعليك فقط توصيلة بالكمبيوتر ،، ،، هنا كما قلت لك يعتمد على طريقة التوصيل بالكمبيوتر اما عن طريق اليو اس بي او عن طريقالمنفذ المتوازي ،،، وكل توصيله لها طريقة مختلفة في الانترفيس ،، لذا انصحك ان تشتري بورده جاهزة ،، للانترفيس بين الكمبيوتر والدرايفر الخاص بالموتورات ويمكننك البحث عنها حيث عادة تسمى breakout board. ,, وهي عادة يتم توصيل 4 توصيلات بها لكل محور ،، وهي EN وهي اختصار لكلمة enable باللغة العربية ،، وهي تعني تفعيل ،، و لديك توصيلة DIR هي اختصار لكلمة دايركشن ،، وتعني اتجاه ،، وهي تحدد اتجاه دوران الموتور ،، ولديك STEP وهي لاعطاء خطوات تحريك الموتور ،، واما التوصيلة الرابعة فهي توصيلة للقراوند ،، هذا باختصار الاوتبوت من بورد الانترفيس ،، للدرايفر ،،

وسأضع لك مخطط بسيط يوضح عملية التوصيل من الكمبيوتر إلى الموتورات ،،

[المظلوم]

أهلا اخي الكريم ،،

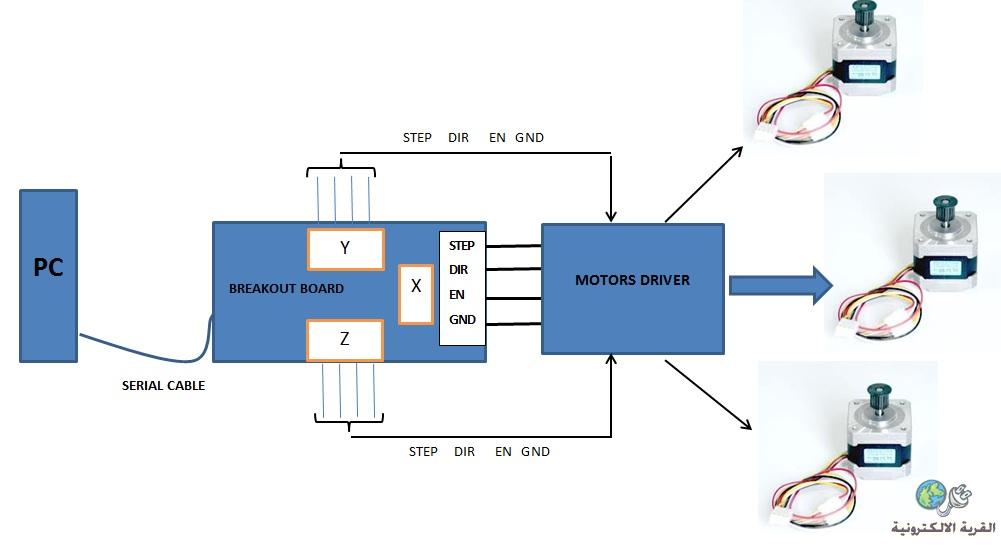

هذا المخطط فيه شرح بسيط عن كيفية توصيل الموتور بالدرايفر وكيفية توصيل الدرايفر بالبريك أوت بورد ،، ومن ثم التوصيل بالكمبيوتر ،،





حاول ان تفهمها ،، واذا كان هناك اي غموض فيها ،، فقط اخبرني ،، وسأقوم بشرح ذلك ،، حسب المعلومات المتوافرة لدي ،،

بالتوفيق اخي ،،



تمنياتي

[المظلوم]

طبعا ،، كل مرحلة من المراحل السابقة ،، فيها كثير من التفاصيل ،، هنا بعض منها ،،،


طبعا البريك آوت بورد ،، يمكنك ان تنظر لهذه الأمثلة ،،

http://ww*****c4pc.com/Store/osc/images/C10R10a.jpg

او هذا المثال :

http://i01.i.aliimg.com/img/pb/947/1...149947_111.jpg




بالنسبة للدرايفر الخاص بالموتورات ،، فهذا يعتمد على نوعية الموتور ،، هل هو bipolar او unipolar كذلك يعتمد على حجم التيار الذي يتطلبه ،، كل موتور ،، وبالتالي فالدرايفر ،، اما ان تصممه بحيث يكون مناسب لحجكم الماكينة التي لديك ،، او انك تشتري درايفر جاهز ،، ولكن سعره سيكون غالي " شويتين " ،،



سأعود لاحقا ببعض التفاصيل ،،
