[chafteyes]

ارجو من احد الخبراء شرح طريقة عمل وحدة ic 4016
للضرورة
شكرا

[ماجد عباس محمد]

هنا فى هذه السلسة فى المشاركة رقم 30

شرح الدوائر الرقمية - ما تريد أن تعرفه

[chafteyes]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد هنا فى هذه السلسة فى المشاركة رقم 30 شرح الدوائر الرقمية - ما تريد أن تعرفه

شكرا جزيلا لك اخي ماجد

[chafteyes]

استفسار اخي ماجد هل الوحدة تعمل على 5 فولت ام 9 فولت وهل الاشارة المارة عبره سجب ان تتعدى 5 فولت ام لا مع العلم ان الاشارة لدي حوالي 4.70 فولت
اسف على كثرة الاسئلة

[chafteyes]

ستفسار اخي ماجد هل الوحدة تعمل على 5 فولت ام 9 فولت وهل الاشارة المارة عبره يجب ان تتعدى 5 فولت ام لا مع العلم ان الاشارة لدي حوالي 4.70 فولت
جزاك الله كل الخير على المساعدة
اسف على كثرة الاسئلة

[Mohammedalharbi]

http://www.fairchildsemi.com/ds/CD/CD4016BC.pdf
الداتا شيت

[ماجد عباس محمد]

شكرا أخى محمد الحربى على الرد

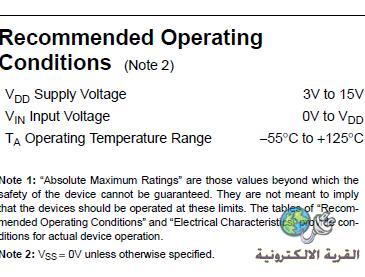

و كما هو مذكور فى الشرح و الداتا شيت
"أيضا يجب أن يكون كلا من جهد التحكم و الإشارة المطلوب نقلها بين القيمتين VDD : VSS و هى من 5 إلى 15 فولت."
أى ان أى اشارة يجب أن لا تقل عن جهد الأرضى (لا تكون سالبة) ولا تزيد عن جهد التغذية
و جهد التغذية مذكور أيضا وهو من 5 إلى 15 فولت
