[مؤمن محسن]

http://upload.qariya.info/images/qar...7657ff8e1b.jpg

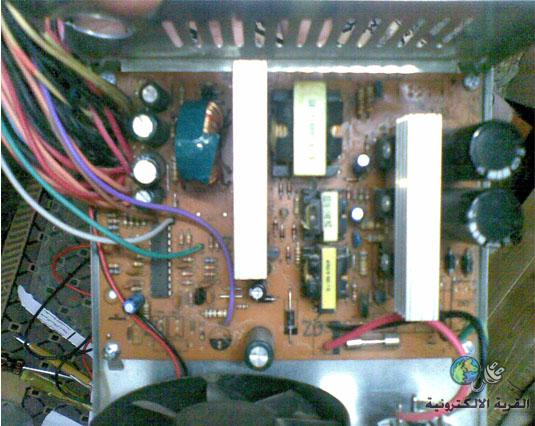

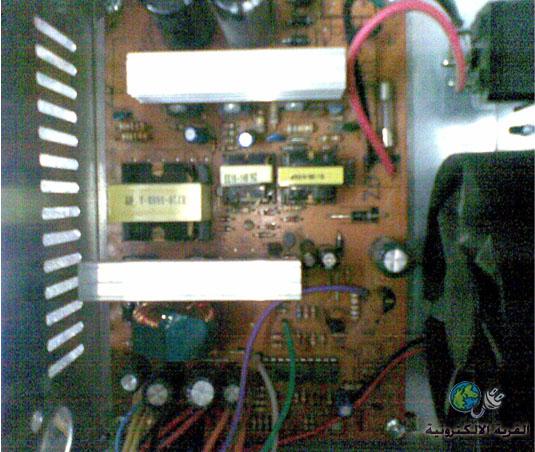

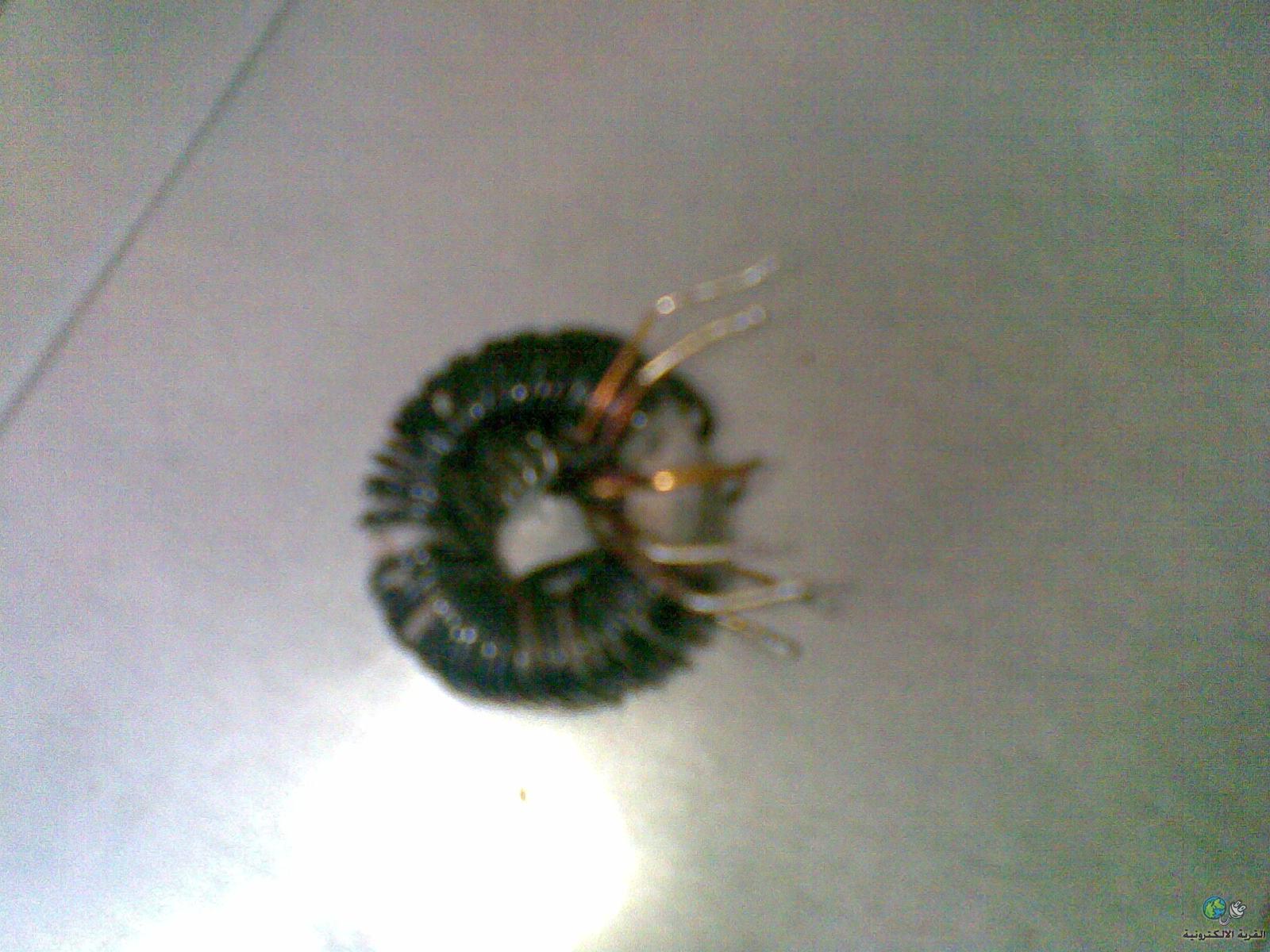

هذا ملف المجال المغناطيسى وكان تالف ...وغيرتة بس البور سبلاى بيشتغل ثوانى وييفصل غيرت من المكثفات الامامية اللى هيا 330/200v يبقى الوضع كما هوا .....مش عارف العيب فين ودى صورة من البور سبلاى
http://upload.qariya.info/images/qar...09095dc84b.jpg
http://upload.qariya.info/images/qar...30fd4bd961.jpg

وقارى عندى الفولت اول ما يشتغل وثوانى يفصل مش عارف فين المشكلة اتمنى انم تساعدونى على حل المشكلة دى ووفقكم الله وشكرا جزيلا لكم

[Technician king]

السلام عليكم

تأكد من وجود 300 فولت علي المكثفات الكبيرة

تأكد من ان ليس هناك رائحة حرق ( شياط ) من الشوبرات

قم بفحص جميع الترانزيستورات التي لديك


واخبرني بالنتيجة

[مؤمن محسن]

وعليكم السلام ورحمة الله وبركاتة
قيست المكثفات واحد 149 والثانى 155
اما قياس الترانزيستورات ...انا ما اعرفش قياسها وهيا على الكهربا اتمنى انك تعرفنى ازاى قياسها
واية هو الشوبرات علشان اعرف ان كان فى شياط ام لا
اما الحرق كان فى ملف المجال المغناطيسى وتم تغييرة
اتمنى من حضرتك انك توضحلى بالصور لانى مبـتدأ وكمان معى بور سبلاى اخر غيرت فية موحد ومقاومة ومقاومة حرارة كانوا محرقين
وبردو نفس القصة ييشتغل ثوانى ويفصل المهم الخطوات والترتيبات اللازمة لاصلاح هذا الفصل
وبارك الله فيك وشكرا لك .

[Technician king]

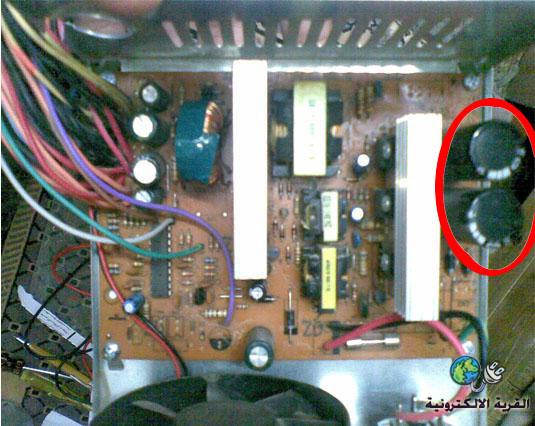

هل هذين المكثفين عندك عليهم 150 فولت فقط ؟؟؟؟؟؟؟؟؟





اذا كان عليهم 150 فولت فقط ، قم بتغيير 4 دايود في بدايه الدائرة ، و غير المكثفين وابلغني النتيجه

[مؤمن محسن]

النتيجة كما هيا ....لكن فى وجهة نظر احب انى اوضحا يا بشمهندس
انا جبت بور سبلاى شغال وقست المكثفات الكبيرة ولقيت نفس القياس 150 فولت لكل من هما .....وده معناه ان ما فيش عيب فى المكثفات اما الموحدات قيستها على الكهربا وتبين لى كلاتى

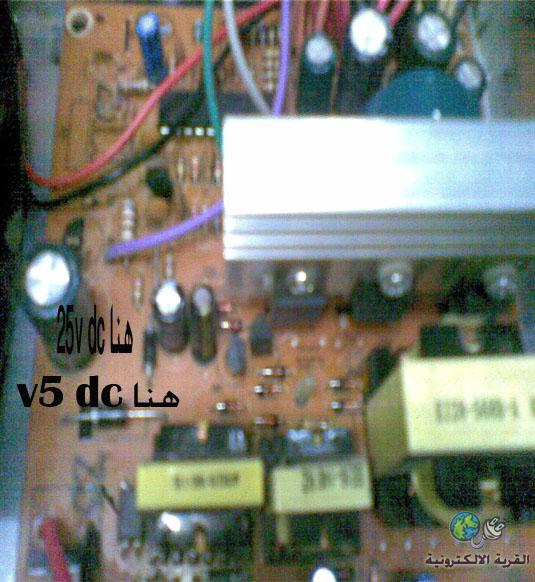

اولا: الاربع دايودات فيهم نفس شدة التيار ودة اسبتلى ان جزء الكهربا المترددة سليم لحد محولات التيار بعدها التيار المستمر قيست موحدين واحد اعطانى 25 فولت والاخر 5 فولت dc ......كما فى الصورة مبين

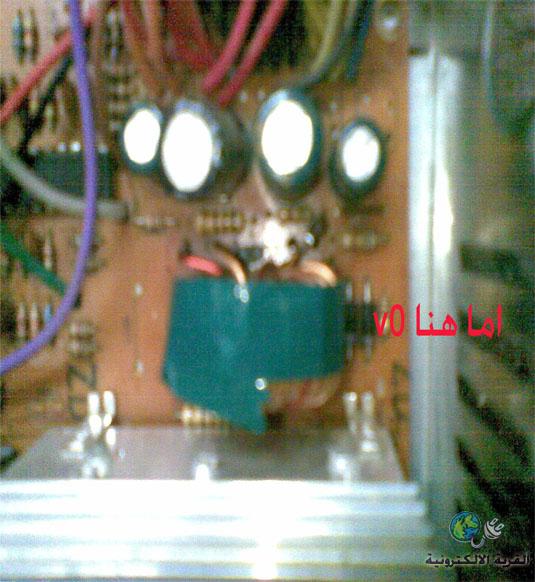

ثانيا: قيست ثلاث موحدات جنب ملف المجال المغناطيسى وتبين لى 0 فولت اى ان العطل فى مدار توزيع dc



ثالثا : ومن هنا تم تحديد العطل من وقف التيار المستمر ولعلى السبب يكون فى الترانزيستورات الثلاث .... قد يكون احدا منهم تالفا



وهذا ما اود ان اعرفة كيف افحصها .....وكيف قياسها......ولو على الكهرياء تكون افضل .....انا مردتش اقسها لتفرقع فى وشى لانها عبارة عن موحدين فى نقطة توزيع

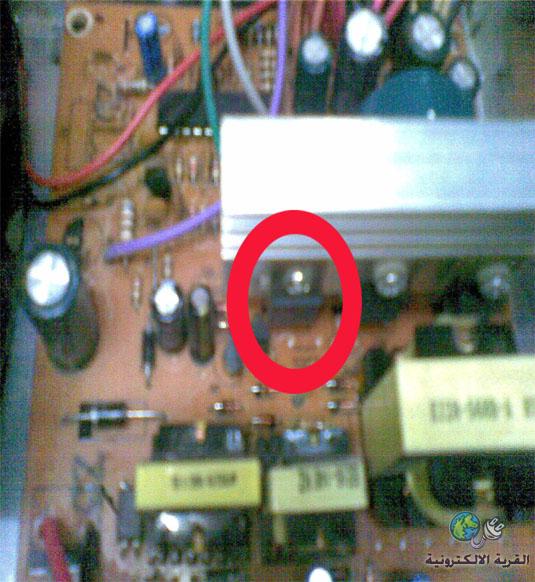

بفكر انى اغير اللى فى الدائرة الحمراء
....هيا دى وجهة نظرى يا بشمهندس ...ومنكم نستفيد ان شاء الله
وعفانا واياكم من كل شر اللهم امين

[مؤمن محسن]

وملحوظة صغيرة
يا بشمهندس ان اللى خالى ملف المجال يتحرق ....نتيجة رفع التيار على المجال ...وان المجال واخد التيار من الترانزيستورات الثلاث
وشكرا لك

[Technician king]

مفيش فرقعه ولا حاجه خالص

بالنسبه لقياس الترانزيستور موصول بالكهرباء ، مفيش اسهل منه

بس دائما خلي الافوميتر علي اعلي قياس للتيار المستمر ، لان لو الترانيستور بيأخد اكتر من 20 فولت ، ممكن تخسر الافوميتر

اولا ضع طرف الافوميتر السالب علي اي ارضي بالبوردة

وضع طرف الافوميتر الموجب علي كل طرف من اطراف الترانزيستور علي حدي

المفروض هتلاقي علي الاطراف كلها قيم فولتيه

لان الترانزيستور عبارة عن (base و emitter و collector )

وانعدام التيار علي اي طرف منهم ، يعني عطل في الترانزيستور او العنصر السابق له مباشرتاً

خلي بالك ان الجهد علي الbase ممكن تلاقيه ضعيف . المهم انك تلاقي عليه فولت وخلاص

[مؤمن محسن]

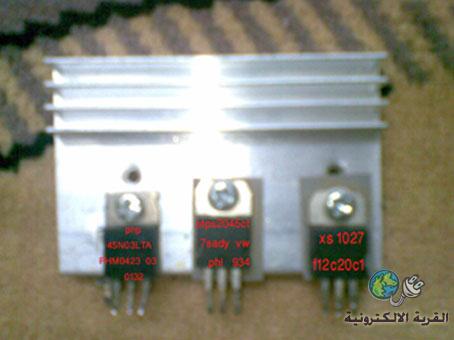

يا يشمهندس ممكن اعرف بدائل الترانزيستورات لانى روحت اجيب مكانهم .......قالى لى ان ارقامها حديثة ممكن اعرف بدائلهم

php
45N03LTA
PHM0423 03
0132

stps2045ct
7sady vw
phl 934



xs 1027
f12c20c1

وشكرا
