كيف تحديد نوع 7segment

[mtm4anas]

انا معايا 7 سيجمنت وعاوز اعرف دي انود ولا كاثود ازاي
----------
وكمان عاوز مقارنة بين الاتنين فى كل حاجة
وهل ممكن الاتنين يعملو نفس الوظيفة
-----
بمعني انا معايا 7 segment و دايرة 74ls47
عاوز دايرة تخرج bcd
على السفن سيجمنت في حالة الكاثود مرة والانود مرة
-------------------
صورة توضح السفن سيجمنت الى معايا

[حيدر علاج حسن]

من اين حصلت على هذا المخطط ؟؟؟

[mtm4anas]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

من اين حصلت على هذا المخطط ؟؟؟

انا الي عاملو ؟

[حيدر علاج حسن]

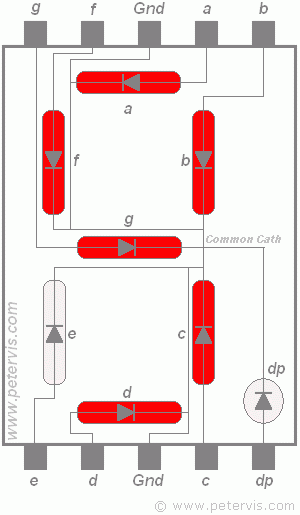

هذا هو الشكل العملي الواقعي لها ...
تجد خمس ارجل في الاعلى و خمسة في الاسفل ..
الرجل الوسطية من الجهتين هي النتقطة المشتركة سواءا كانت مهبط مشترك او مصعد مشترك ....

[mtm4anas]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

هذا هو الشكل العملي الواقعي لها ...
تجد خمس ارجل في الاعلى و خمسة في الاسفل ..
الرجل الوسطية من الجهتين هي النتقطة المشتركة سواءا كانت مهبط مشترك او مصعد مشترك ....

تمام انا معايا دايرة ic74ls47
عاوز
اعمل دايرة تظهر bcd على 7 سيجمنت الى معايا
---
ازاي او المخطط بتاع توصيل الدايرة
------
ملحوظة بسيطة السفن سيجمنت الى معايا مش زي الي في الصورة او المخطط الى حضرتك حاطو فوق
الى معايا الصرف العلوي شمال هوة دا الارضي فقط فقط والباقي الجهد 5 فولت

[mtm4anas]

لو حد عندو برنامج بروتس
يعمل الدايرة الخاصة بbcd
انا مش عارف ارفع ملف على المنتدي او روايط
؟؟؟؟؟؟؟؟؟؟؟

[حيدر علاج حسن]

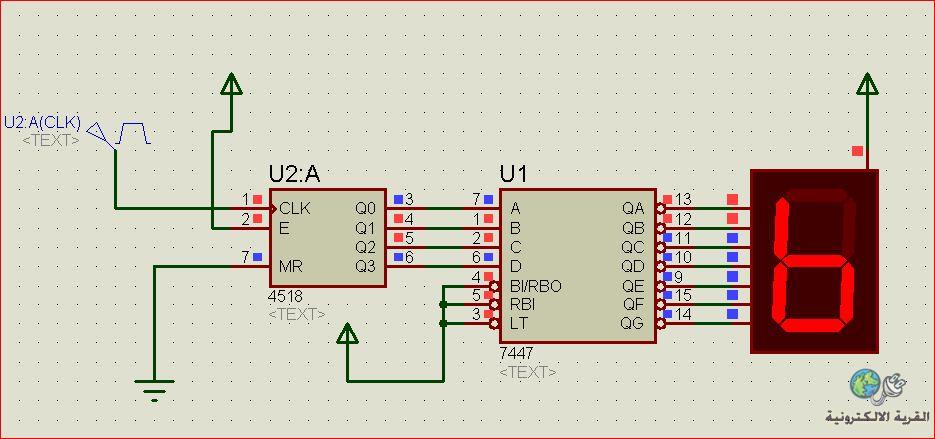

مفكك الترميز 7447 يعمل مع الشاشات ذات المصعد المشترك C_A ....
و هذه الدائرة ...

[mtm4anas]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

مفكك الترميز 7447 يعمل مع الشاشات ذات المصعد المشترك C_A ....
و هذه الدائرة ...

طيب يا اخي انا مش معايا الان هذا الic
ما ينفعش ls47
