اصنع بنفسك : جهاز قياس المحاثة و المواسعة LC METER

[قاسم الجولانى]

بسم الله الرحمن الرحيم

السلام عليكم ورحمه الله و بركاته

ابدأ اولى مشاركاتى فى هذا المنتدى الجميل و المتألق بنجوم كبيرة مثل الاستاذ ماجد عباس و الاستاذ وليد الفرا و الاستاذ فتح الله F.Abdelaziz

هذا الجهاز مهم جداً خاصة للذين يعملون فى الهندسة العكيسة فى كل الحقول المصانع , المشاريع ...... إلخ

وايضا مهم فى مجال الاجهزة الارسال و الاستقبال و خاصة تلك الدوائر التى يفترض ان تعمل على ترددات عالية .

هذا هو مخطط الجهاز



ملف hex إضغط هنا بالزر الايمن واختار حفظ save
http://py2wm.qsl.br/LC_meter/lcm.hex

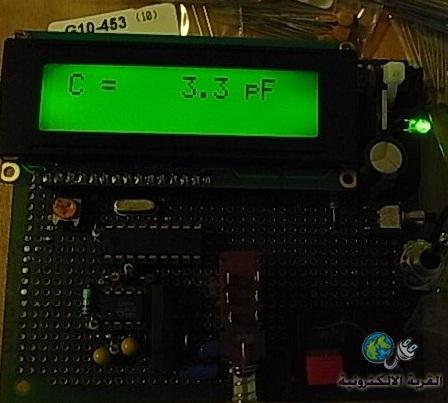

صورة للجهاز



مدى قرائة الجهاز من
1 نانو هنيرى إلى 150 ملى هنريى للملفات " المحاثة"
و من 0.01 بيكو فارد إلى 10 مايكرو فاراد

اتمنى ان يعجبكم الجهاز

يمكنكم الحصول على دوائر اكثر تؤدى نفس الغرض
من هنا

http://www.aade.com/LCinst/lcm2b.htm

http://f6bon.albert.free.fr/lcmetre.html

http://www.antrak.org.tr/gazete/111998/barbar.htm

http://www.cqham.ru/lcmeter3.htm


http://f6bon.albert.free.fr/lcmetre.html

http://www.sprut.de/electronic/pic/p...er/lcmeter.htm

http://www.oz5vf.dk/byggeprojekter/l.../lc-meter.html

http://www.hw.cz/constrc/lc_metr

http://py2wm.qsl.br/LC_meter/LC_meter-e.html

تحياتى

[بسام1970]

جزاك الله خيرا

هل قمت بعمل نسخة منه بنفسك, أقصد هل جربته؟؟

لقد عملت نسخة بالمايكرو PIC16F628A وكانت هناك مشكلة في قياس الملفات
ثم جربت النموذج التالي PIC16F84A ومقارن خارجي LM311 وكانت نفس المشكلة ولكن تبين أنه يجب قصر المدخل لتصفيره وليس الاعتماد على السوفت وير وهذا ما لم أعرفه.

[قاسم الجولانى]

هذا هو المخطط

[اسامه الحكيم]

يا حبذا لو تم وضع ملف شحن البيك

لكى يكتمل الموضوع

[DELTA67]

شكرا على الدارة المهمة.
هناك نسخة أبسط هنا:

http://www.marc.org.au/marc_proj_lcmeter.html

أنظر تحت PROJECTS على يسار الصفحة.
