[lovevb6]

السلام عليكم

هل من حل او كيفية معرفة المشكله لهذه المشكله

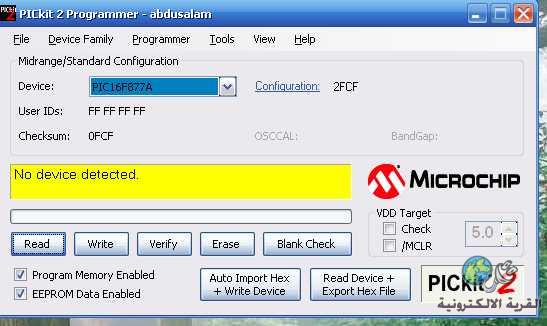

جربت نوعين من البيك لكي ابرمجهم 18f2550....16f877a...وكانت النتيجه انه لا وجود لاي بك no device detected

وتم التعرف على المبرمجه بدون مشاكل..... و الاختبار تم تحقيق 12 او 13 فولت vpp....واكثر من 4 فولت vdd... .

طبعااا انا لم استطيع قياس ال 12 فولت بالافو ميتر لانه يتم بسرعه والله اعلم

والسوفتوير يعمل مع الكومبيوتر بدون مشاكل

مع العلم ان المبرمجه صنعتها بنفسي من هنا
www.qariya.com/vb/showthread.php?t=62513

هل من مساعده ؟؟؟

[ناصراحمد2]

السلام عليكم ورحمة الله وبركاتة
كيف حالك اخى الغالى مهندس عبد السلام

منذ فترة بسيطة وتقريبا الاسبوع الماضى قام الاخ مهندس / محمد احمد (funky112233 )بتنفيذ هذة المبرمجة تمام ولم تعمل معة وصادفة بعض الصعوبات ولكنة تغلب عليها والحمد لله

وكانت اكبر مشكلة هى عدم تعرف الجهاز على المبرمجة او على البك وكان السبب من توصيلات وخاصة المتصلة بجهاز الكومبيوتر.
ولهذا فلتبدا بالتاكد من التوصيلات والهاردوير عموما





متابعين معك باذن الله

[ibn al islam]

السلام عليكم

اخى عبد السلام يمكنك استعمال رابط لمبرمجه شبيهه لها تماما لعل عندك خطأ فى التوصيلات و الانترفاس اوضح

http://www.oumnad.123.fr/PICKIT2_CLO...it2_clone.html

[funky112233]

بسم الله الرحمن الرحيم

اخى البشمهندس عبد السلام

كما قال لك البشمهندس ناصر
وقعت فى بعض العقبات عند تنفيذ هذه المبرمجة ولكن تم حلها الحمد لله

واظن ان المشكلة عندك هنا انك مفعل نظام اختيار نوع البك
واظن ان هذا لا يعمل الا مع البك كيت الاصلية

عموما

افتح برنامج PicKit2

واذهب الى Programmer
ستجد ان هذا الخيار فى القائمة manual device select علية علامة صح
ازلها ثم اعد تركيب المبرمجة وان شاء الله يشتغل معاك كويس

وكمان ياريت تغير النسخة دى من البرنامج الى الاحدث
اظن ان نسخة البرنامج الى انت منزلة قديمة

بالتوفيق ان شاء الله

[lovevb6]

اقتباس المشاركة الأصلية كتبت بواسطة ناصراحمد2 السلام عليكم ورحمة الله وبركاتة كيف حالك اخى الغالى مهندس عبد السلام منذ فترة بسيطة وتقريبا الاسبوع الماضى قام الاخ مهندس / محمد احمد (funky112233 )بتنفيذ هذة المبرمجة تمام ولم تعمل معة وصادفة بعض الصعوبات ولكنة تغلب عليها والحمد لله وكانت اكبر مشكلة هى عدم تعرف الجهاز على المبرمجة او على البك وكان السبب من توصيلات وخاصة المتصلة بجهاز الكومبيوتر. ولهذا فلتبدا بالتاكد من التوصيلات والهاردوير عموما متابعين معك باذن الله

السلام عليكم

اهلاا وسهلاا صديقنا ناصر ...

ولكن اعتقد ان اخي محمد احمد قام بتغيير المبرمجه الى اخرى كما قرات له فى احدى المشاركات ..اي انه عندما طبق نفس مبرمجتى ...لم تعمل معه وحاول ان يحل المشكله وبدون نتيجه ..وقام بصنع مبرمجه اخرى ....والله اعلم

[lovevb6]

اقتباس المشاركة الأصلية كتبت بواسطة ibn al islam السلام عليكم اخى عبد السلام يمكنك استعمال رابط لمبرمجه شبيهه لها تماما لعل عندك خطأ فى التوصيلات و الانترفاس اوضح http://www.oumnad.123.fr/PICKIT2_CLO...it2_clone.html

ولكن اعتقد انه يوجد اختلاف كبير لانه لم يستعمل السوفتوير الخاص بالمبرمجه مباشرة ...

كما اني لاحظت انه قام بتوصيل طرفmclr....للبك الطرف رقم 1 فهل هذا ضروري ..لان اغلب المبرمجات لا تستعمل هذا الطرف ..والله اعلم

[lovevb6]

[QUOTE=funky112233;704380]بسم الله الرحمن الرحيم

اخى البشمهندس عبد السلام

اهلاا مهندسنا محمد كيف حالك
كما قال لك البشمهندس ناصر
وقعت فى بعض العقبات عند تنفيذ هذه المبرمجة ولكن تم حلها الحمد لله

واظن ان المشكلة عندك هنا انك مفعل نظام اختيار نوع البك
واظن ان هذا لا يعمل الا مع البك كيت الاصلية

نعم لقد جربت كل طريقه فى الاعدادات والتي اشرت اليها ايظااا ولكن نفس الشي



عموما

افتح برنامج PicKit2

واذهب الى Programmer
ستجد ان هذا الخيار فى القائمة manual device select علية علامة صح
ازلها ثم اعد تركيب المبرمجة وان شاء الله يشتغل معاك كويس

جربتها من قبل وجربتها الان ولكن لا تغيير

وكمان ياريت تغير النسخة دى من البرنامج الى الاحدث
اظن ان نسخة البرنامج الى انت منزلة قديمة

والله ما عرفت احدثها ...او اغيرها ..هوا اخر اصدار كم يعني

بالتوفيق ان شاء الله

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة lovevb6 كما اني لاحظت انه قام بتوصيل طرفmclr....للبك الطرف رقم 1 فهل هذا ضروري ..لان اغلب المبرمجات لا تستعمل هذا الطرف ..والله اعلم

أخي ال متحكم PIC18F2550 المستخدم هنا هو جزء من دائرة المبرمجة وليس متحكم نريد برمجته، فقد تمت برمجته خارج هذه الدائرة بواسطة مبرمجة بسيطة سيريال .
هو إذن يحتوي على كود معين يجعله قادرا على برمجة البيكات الاخرى عن طريق منفذ USB .
وحتى يعمل بشكل صحيح يحتاج الى عناصر محيطة به مثل الكريستالة والمكثفات .
وكما تعلم أخي من مشاريعك السابقة حول بعض البيكات التي لا تتوفر على إمكانية عمل ريسيت داخلي ، فمن الضروري ربط طرف الريسيت MCLR مع الموجب (هنا بواسطة مقاومة ) تماما مثل PIC16F877A وPIC16F84A وأمثالهما ..
بدون هذا التوصيل لا يمكن للمتحكم PIC18F2550 ان يعمل بشكل صحيح سواء داخل هذه المبرمجة او في دوائر أخرى.
