[محمد يسرى محمد]

السلام عليكم
اخوانى الاعزاء عندى استفسار عن كيفية ربط مبرمجة مايكروكنتروللر usbمع البيك لتنزيل البرنامج عليه
خرج المبرمجة عبارة عن 5 اطراف وهم
vdd-vss-pgd-pgc-vpp
والسؤال هو
هل اقوم بتوصيل تلك الاطراف الى الاطراف المناظرة لها فى البيك مباشرة ؟
ام انه يستلزم وضع بعض المكونات الالكترونية مثل (المقاومات او المكثفات) لتعديل
الجهد او تخفيض التيار كما هو الحال مع المبرمجات من نوع السيريال ؟
وشكرا

[funky112233]

بسم الله الرحمن الرحيم

هذه الطريقة تسمى ICSP

وتوصيلها كما قلت مباشرة نعم
على اطراف البك

هل تعرف اى اطراف توصل ام فقط السؤال عن ان هناك مكونات ام لا
اقصد هل تعرف اين الرجول للبك

وياريت لو تقلنا نوع المبرمجة بردوة قبل ما تجرب

[محمد يسرى محمد]

شكرا اخى العزيز على الرد
1-بالنسبة للمبرمجة فهى pic2kit
2-بالنسبة للاطراف التى سيتم توصيلها فى البيك
اليست هى
VDD
VSS
VPP
PGD
PGC

ياريت يا جماعة لو فى حاجة غلط حد يبلغنى
وشكرا

[funky112233]

بسم الله الرحمن الرحيم

نعم يا اخى هى كذلك توكل على الله ووصل وان شاء الله تمام شغلك
بالتوفيق يا اخى

[lovevb6]

السلام عليكم ..

انا الان على وشك الانتاء من صناعة المبرمجه (pic kit 2 )

وانا اريد ان اسال ما فائدة الرجل رقم 6 فى البك (pic182555) وقد تم توصيل لها مقاومه 33 ..واسمها (iscp-AUX)

كما في المخطط هنا
http://upload.qariya.info/images/qariya-0e16a69845.gif

طبعاا انا قمت باهمال هذا الطرف مع اني لا اعرف فائدته

[lovevb6]

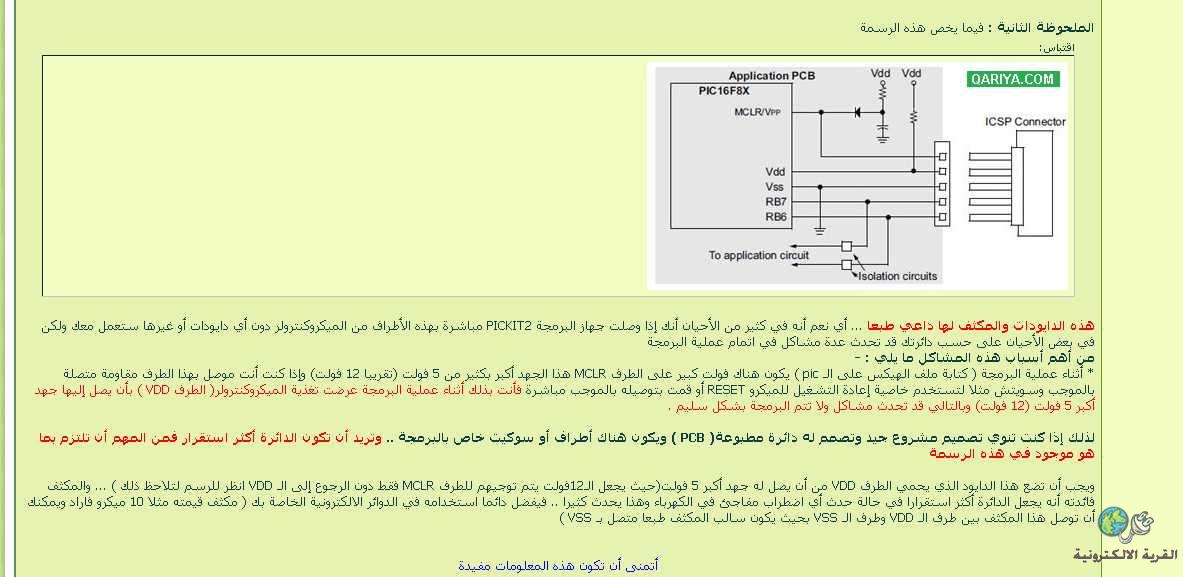

اما سوال الاخ يسري فالاجابه هنا



يجب توصيل هذه الاطراف ..بهذه القيم


وصراحه لا اعرف اين الموقع الاصلي ..ولكن من فترة قمت باخذ صورة لهذه المشاركه

تحياتي

[funky112233]

بسم الله الرحمن الرحيم

اهلا يا بشمهندس عبد السلام

بالنسبة للطرف AUX الصراحة معرفش بتاع اية هههههه
وبالنسبة للدايود والتوصيلات دى
فدة عند استخدام البور من المبرمجة يا هندسة وفى نفس الوقت تقدر تبرمج الميكرو من غير ما تنزع حاجة
اما اذا كنت هتبرمج على طول وتنقل البك للدائرة فلا داعى لها واظن ان هذا موضح فى الشرح
وجزاك الله خيرا على التنوية للجزئية دى

[محمد يسرى محمد]

اخواني الاعزاء شكرا علي الاهتمام ولكن منعا للبس وسوء الفهم هل اقوم بتوصيل الخمسة اطراف مباشرة ام اضع الدايود والمكثف كما في الرسم ؟ وشكرا
