شرح شبلنة الشيبات ( كامل )
بسم الله الرحمن الرحيم السلام عليكم يا أعضاء المنتدي الكرام سوف اتطرق اليوم الي موضوع يجد الجميع صعوبة في القيام به ، ولكن سوف نقوم بأذن الله تعالي بتبسيط هذه العملية للجميع ، وتسمي هذة العملية بشبلنة الشيب مقدمة : اغلب اعطال اللاب توب تتمثل دائما في ان اللاب توب يعمل باور ولكن لاتظهر داتا علي الشاشه ، فيقوم اي فني مختص بالتسخين علي شيب الفيجا سواء بالهوت جن او الهوت اير ، فيعمل الجهاز من جديد وفكرة التسخين لمن لايعرفها : عندما يعمل اللاب توب ، تعمل الشيبات و نتيجة لحركة الباور والداتا داخل الشيب ، يحدث سخونة للشيب ، وعندما تقوم بأطفاء اللاب توب ، تبرد الشيب ، ومع تواصل هذة العملية في فترة طويله ، تتكون علي نقاط القصدير التي اسفل الشيب ، طبقة شبة عازله ، فتؤدي الي حدوث عائق في مرور التيار من والي الشيب ، وهي ما يسمي بالدراي . فعند التسخين علي الشيب ، تنصهر نقاط القصدير مجددا ، ويعود التوصيل من والي الشيب وبالتالي تعمل بكفاءة ( مؤقتا ) غالبا بعد التسخين علي الشيب ، يعمل الجهاز فترة من الزمن ، غالبا لا تزيد عن 6 اشهر ، ويعود هذا العطل من جديد والسؤال الان : لقد قمنا بعمل صهر للقصدير وعملت الشيب جيدا ، لماذا يعود العطل من جديد ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟ الاجابه : هذا القصدير الذي اسفل الشيب ، اصبح ردئ و قوة توصيله للكهرباء ضعيفة ، وبالتالي لا يمر الا قليل من الوقت ، وتجد الدراي علي النقاط كما كان ويلزم في هذة الحاله ، ازاله القصدير القديم ووضع الجديد ، وهذا ما سوف نتحدث عنة بالتفصيل بأذن الله اولا : الادوات المستخدمة بالطبع هناك اجهزة تقوم بعمل خطوات الشبلنة كلها الياً ، ولكن تكون باهظة الثمن . وهناك الات اخري تقوم بعمليه التسخين وسحب الشيب الياً ايضا     وسعر هذة الاجهزة يتعدي 2000 جنيه مصري ولكن سوف اتحدث في هذا الموضوع عن الخطوات اليدويه للشبلنة بأستخدام ادوات الفني العادية الادوات البسيطة المستخدمة جهاز الشبلونة الاساسي BGA Reballing station  ويأتي غالبا مع هذا الجهاز العديد من الشبلونات علي حسب اشكال الشيبات ، وهي ايضا تباع علي حدي عند المستوردين شبلونات Reball stencil  سعر هذا الجهاز غالبا يتراوح ما بين 300 الي 500 جنية مصري 2- كرات القصدير Solder balls   لهذة الكرات احجام كثيرة منها 0.20mm , 0.25mm , 0.30mm , 0.35mm . 0.40mm . 0.45mm . 0.50mm . 0.55mm . 0.60mm . 0.65mm . 0.76mm ويكون سعر عبوة pcs 250,000 تقريبا بين 10-25 جنية مصري 3- قلم الشفط Sucking Pick-up Pen  يقوم هذا القلم بالامساك بالشيب لنزعها من البوردة ، بدلا من استخدام الجيفت ومفيد وعملي جدا في نزع الشيبات والايسيهات من البوردة سعر هذا الشفاط يتراوح ما بين 25 - 40 جنية مصري 4- هوت جن hot gun  ونستخدمه للتسخين علي الشيبات لرفعها سعر الهوت جن يتراوح بين 85 – 250 جنية مصري 5- الفلاقس Soldering flux  ويستخدم كمادة صاهرة للقصدير للفك واللحام ، ولكن لابد اي يكون من نوع جيد وماركة معروفة سعر الفلاقس يتراوح بين 5 – 50 جنية مصري 6- سلك الشيلد solder wick  يستخدم لشفط القصدير من علي البوردة و الشيب ، ولكن يشترط ان يكون نوع جيد وانا شخصيا أفضل منتجات goot سعر الشيلد عموما يتراوح بين 5 – 50 جنية مصري 7- مكواة لحام solder iron  تستخدم المكواة مع الشيلد لازاله القصدير من علي الشيب والبوردة ، وانا شخصيا افضل proskit سعر المكواة عموما يتراوح بين 25 – 100 جنية مصري 8- ورق قصدير Aluminum foil  ويقوم القصدير بتغطيه البوردة مع عمل مربع مكان الشيب للتسخين ، وهذا في حاله التسخين يكون من اعلي الشيب ، حتي لايتضرر اي عنصر اخر من الحرارة سعر الفويل عموما يتراوح بين 5 – 30 جنية مصري 9- شريط لاصق حراري kapton tape  وهذا الشريط نستخدمة في جهاز الشبلونة ، حيث ان يظل محتفظا بتماسكة في درجات الحرارة الكبيرة 10- كحول للتنظيف Alcohol  لتنظيف الشيب قبل وبعد التركيب ، لازاله اثار الفلكس 11- افوميتر به حساس للحرارة Temperature sensor multimeter  لمعرفة درجة حرارة الشيب اثناء الفك واللحام وغالبا هذة الادوات التي نحتاجها في عمليه الشبلنة البسيطة |
| احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 1 اعجاب |
mohamadll ( أعجبته المشاركة )
|
|
|
| اعلانات |
|
||||||
|

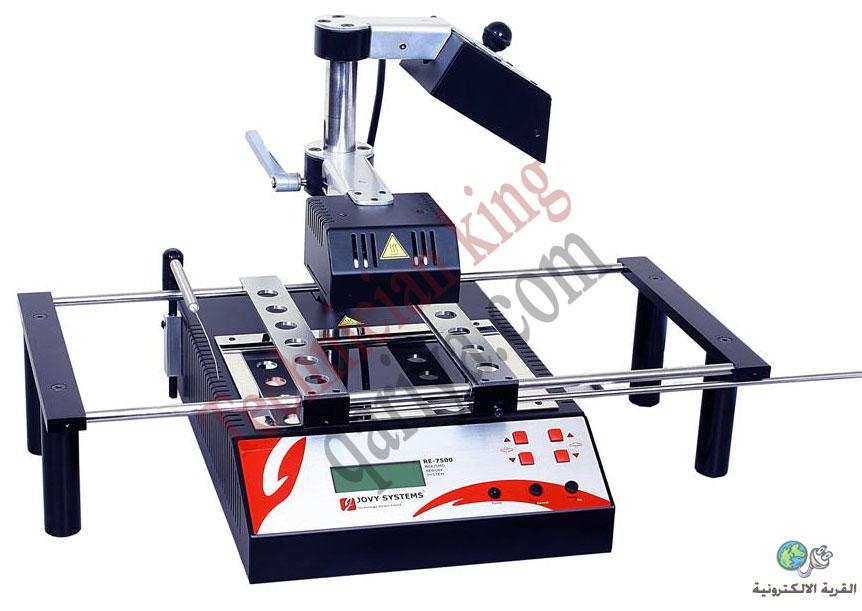

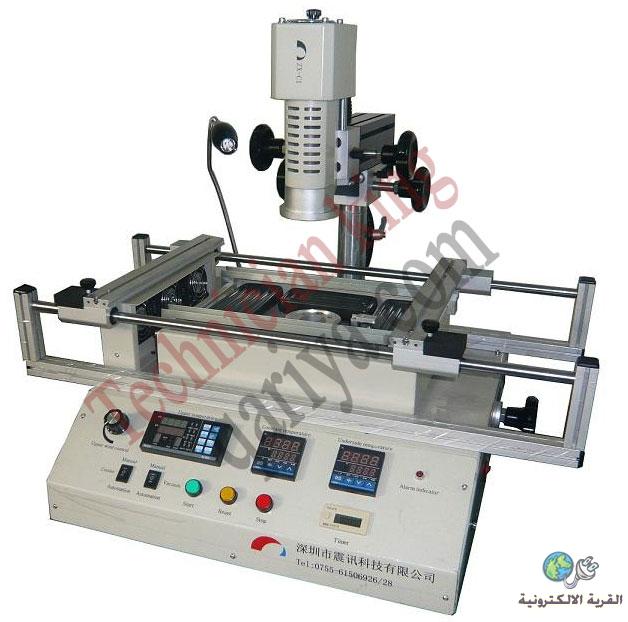

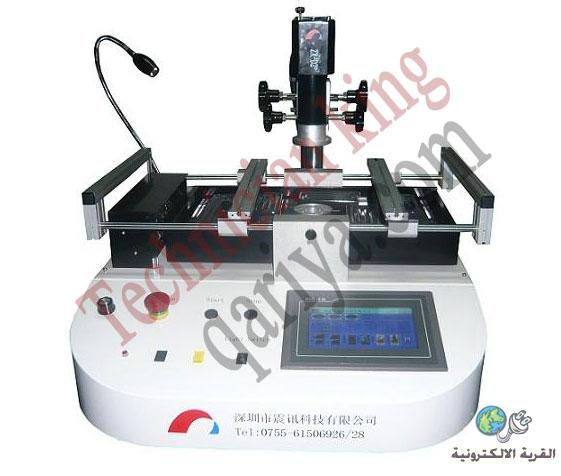

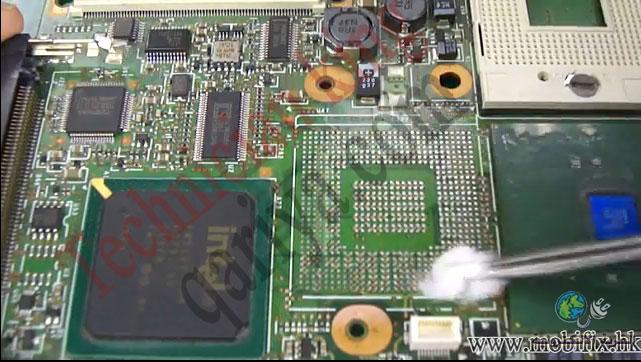

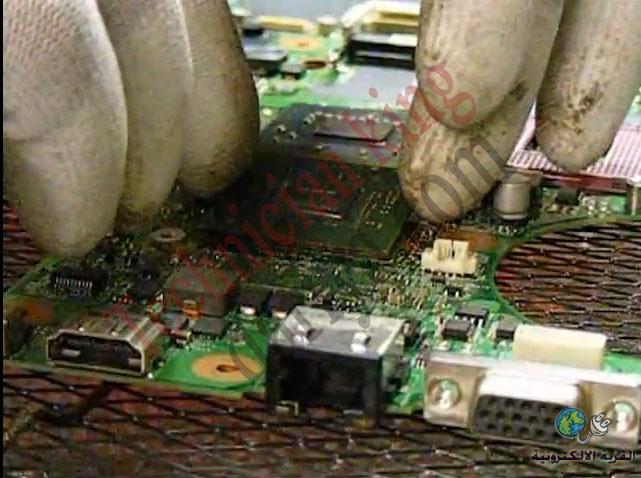

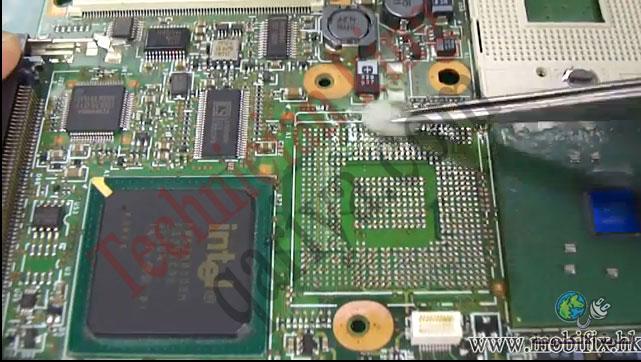

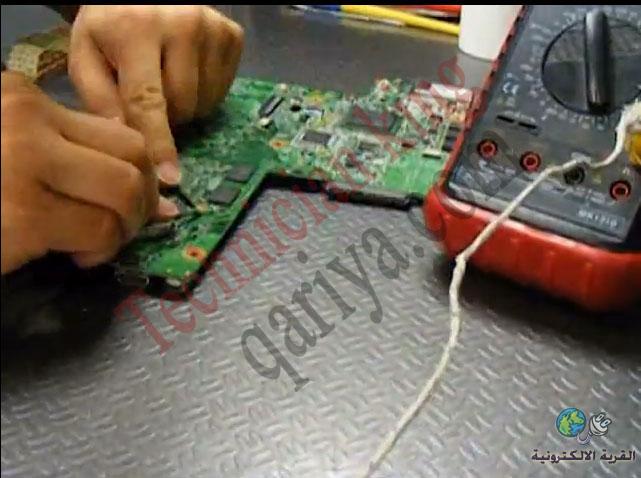

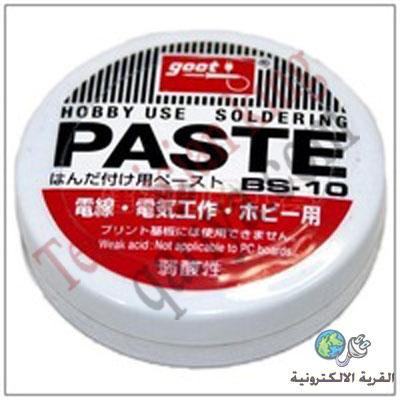

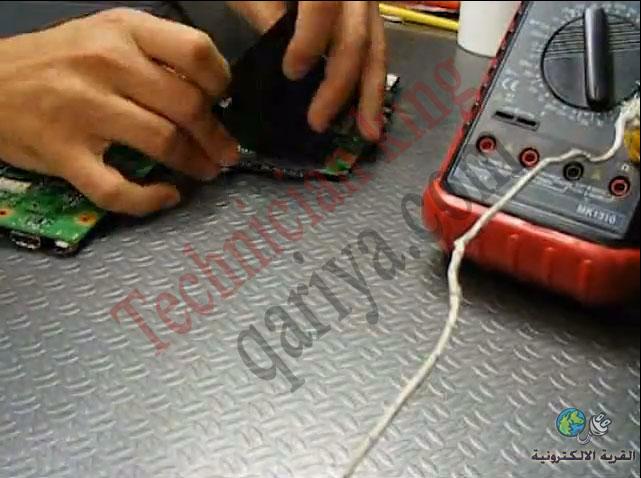

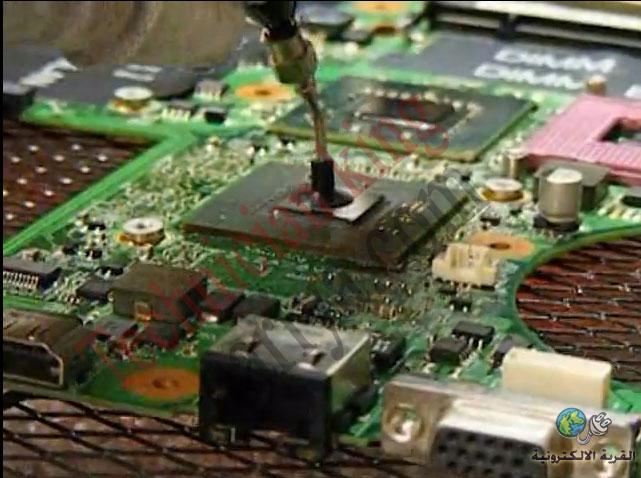

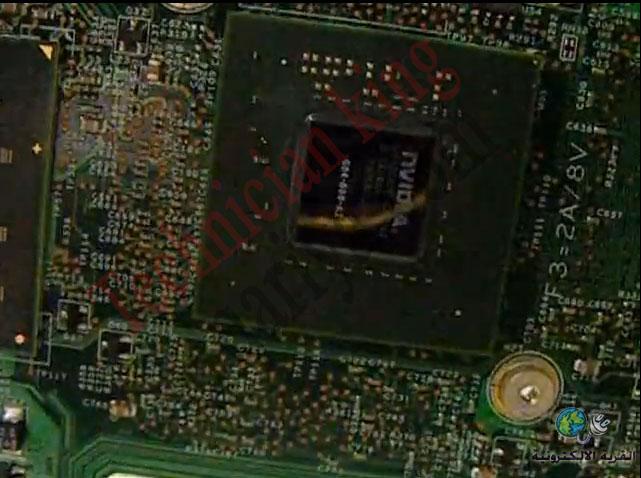

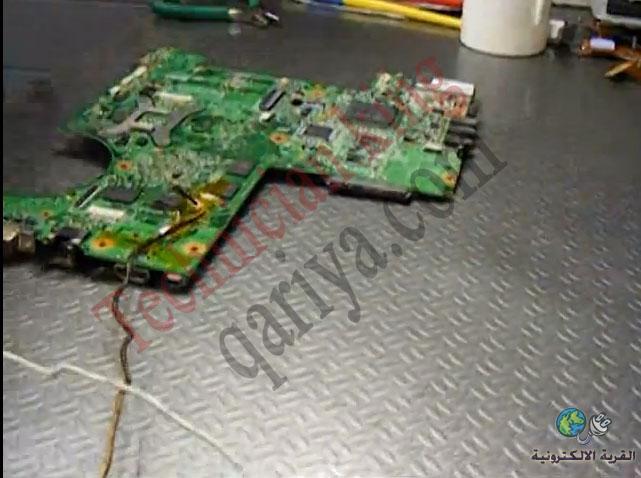

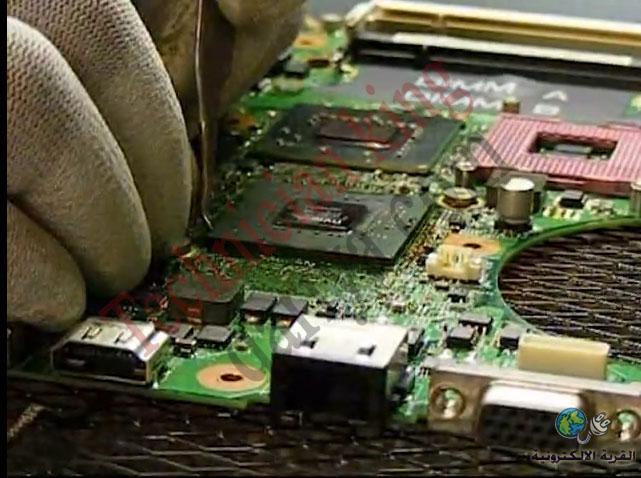

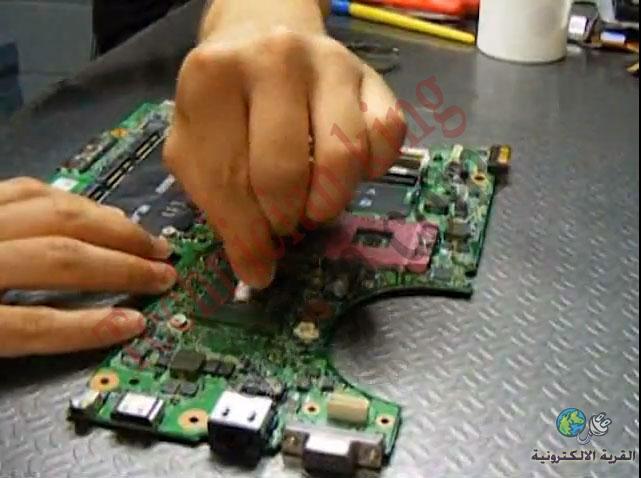

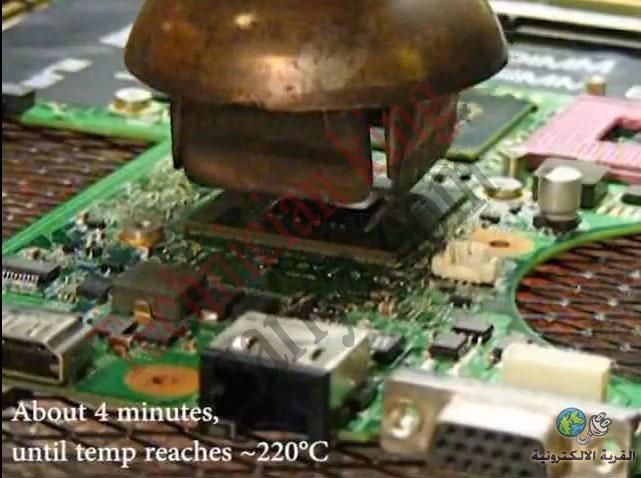

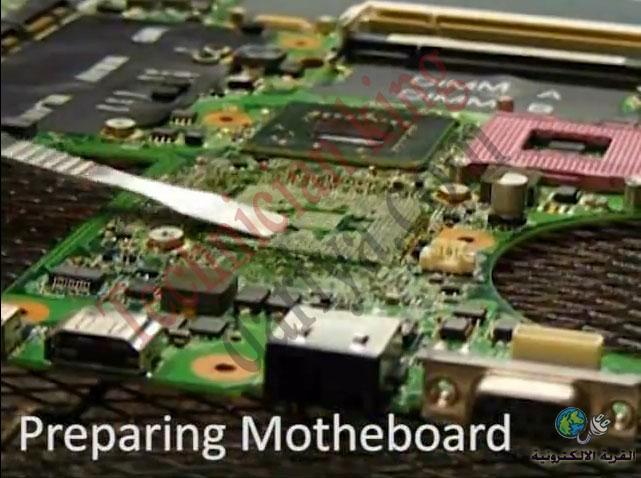

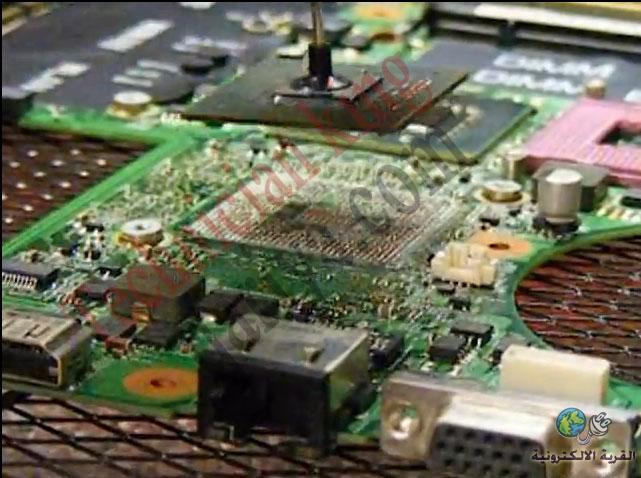

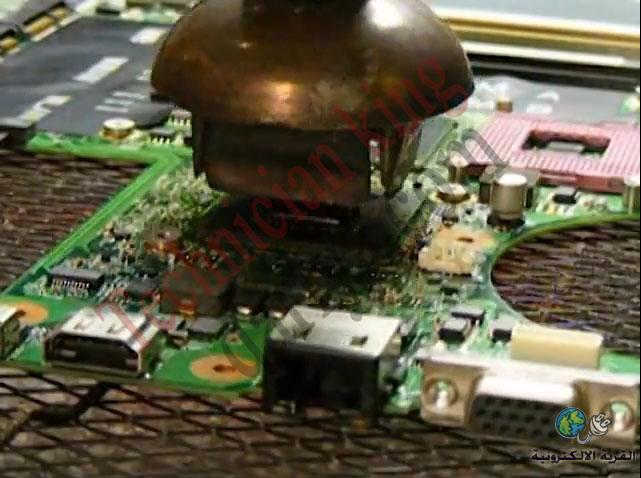

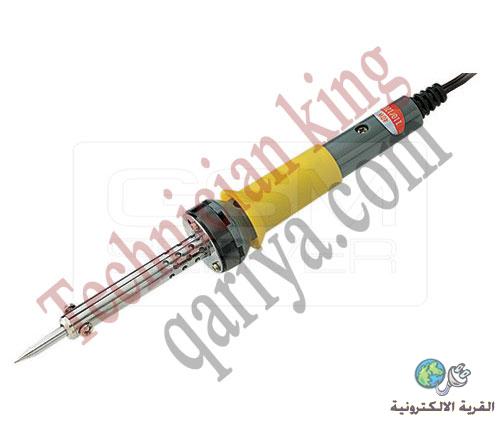

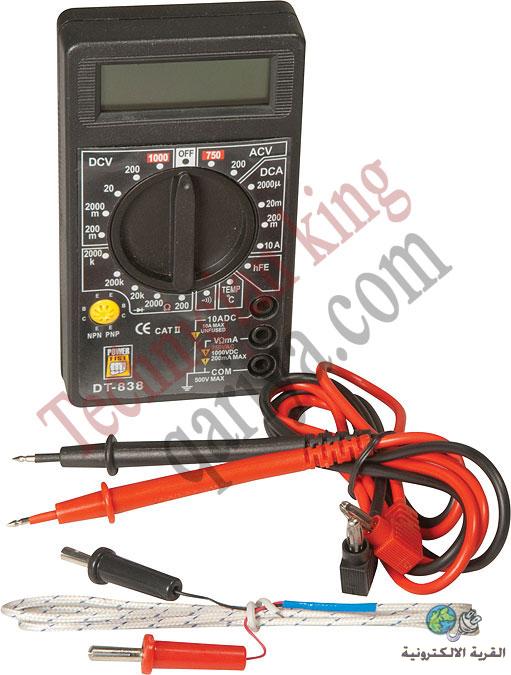

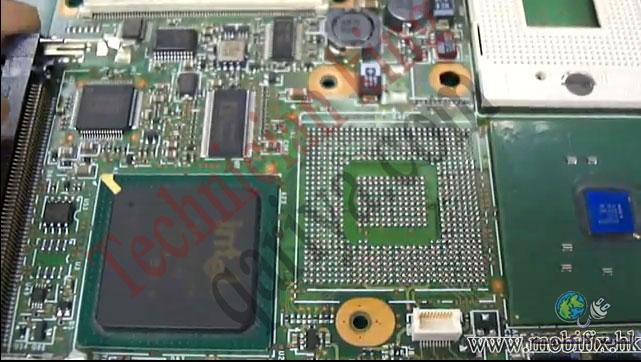

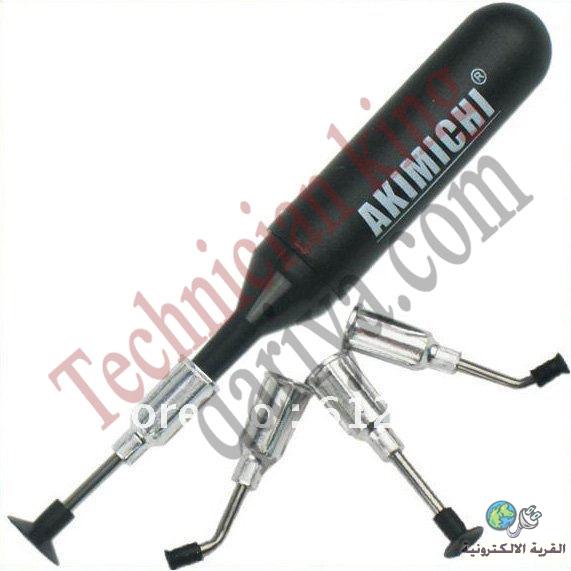

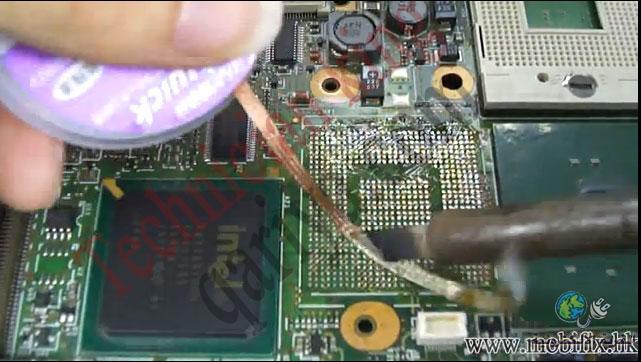

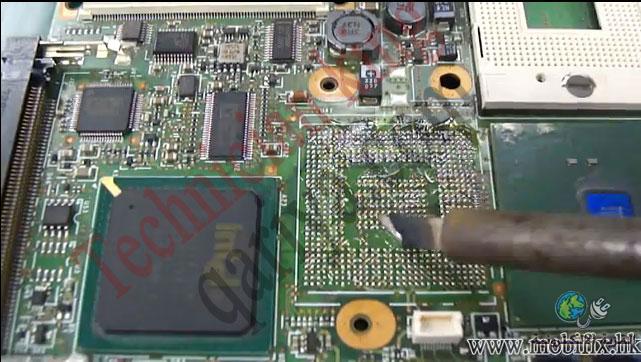

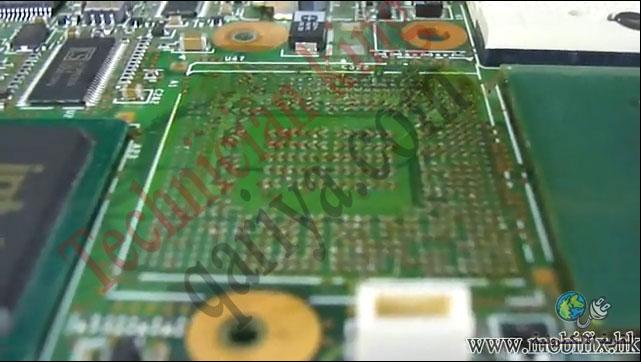

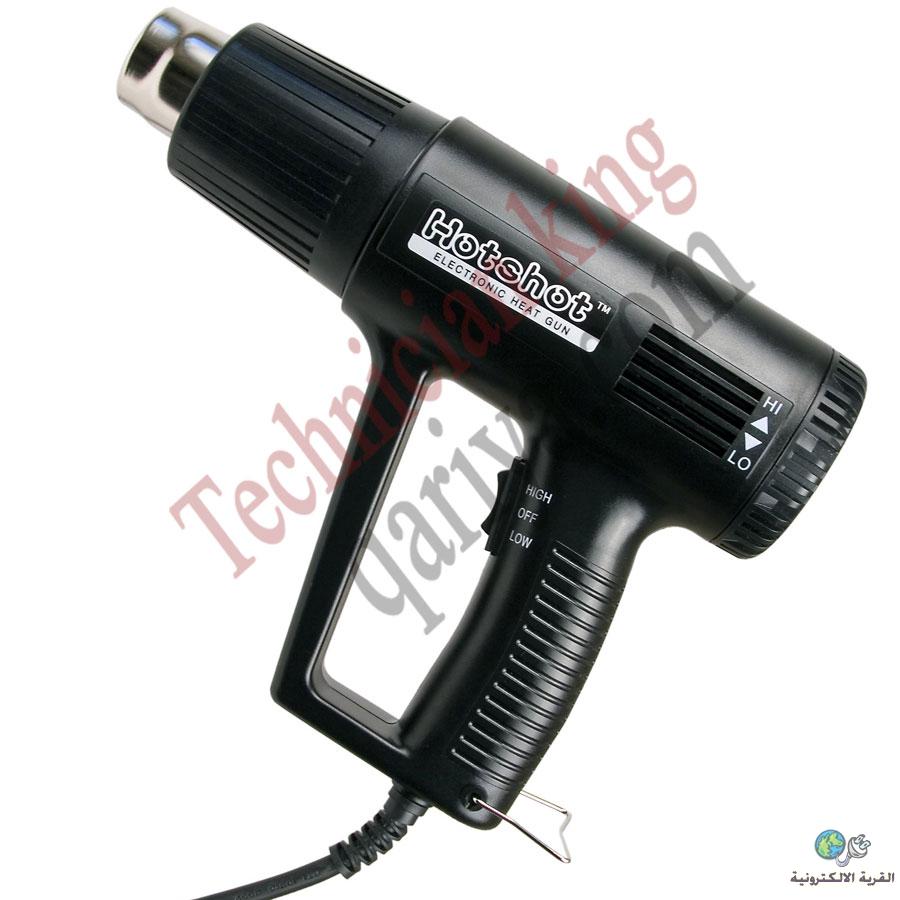

ثانيا : خطوات الشبلنة 1- نقوم بتنظيف المعجون الحراري من علي الشيب بقطعة قطن وكحول  2- اصبحت الشيب نظيفة تماما  3- نقوم بأزاله كل العازل من علي البوردة ، حتي لايلتصق مع البوردة بفعل الحرارة  4- نقوم بلصق السينسور الخاص بالحرارة ، تحت الشيب ، اي مكان الشيب علي الوجه الاخر للبوردة  5- شكل السينسور بعد اللصق بالشريط الحراري الاصق   6- ثم نقوم بقص قطعة من القصدير ، مع عمل فتحة مربعة علي مساحة الشيب و نضعها علي الشيب ، بحيث يكون الشيب فقط هو الظاهر ، وذلك لحماية باقي العناصر الصغيرة 7- ثم نبدأ بالتسخين علي الشيب بأستخدام الهوت جن ، نسخن لمدة 4 دقائق تقريبا الي ان تصل الحرارة الي 220 درجة ، لا ينصح بأن تزيد الحرارة عن 250 درجة ، حتي لاتضرر الشيب  8- ثم نقوم بسحب الشيب بأستخدام قلم الشفط sucking pen  9- صورة الشيب بعد رفعها عن البوردة  10- اصبح لدينا مكان الشيب في البوردة بالشكل التالي  11- نقوم بوضع فلاقس علي القصدير مكان الشيب  12- ثم نقوم بسحب القصدير بأستخدام الشيلد والمكواة  13- هكذا اصبح المكان نظيفا من القصدير القديم  14- نقوم بالتنظيف بأستخدام كحول و قطن ، للتخلص من الفلاقس القديم  15- ثم ننظف بقطعة قطن نظيفة ، لسحب ما تبقي من شوائب و اثار للكحول و الفلاقس  16- وبهذا نكون قد انتهينا من اعداد البوردة ويأتي دور الشيب بأستخدام جهاز الشبلونة |
| احصائية الشكر والاعجاب - 3 شكراً, 0 عدم اعجاب, 2 اعجاب |
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||

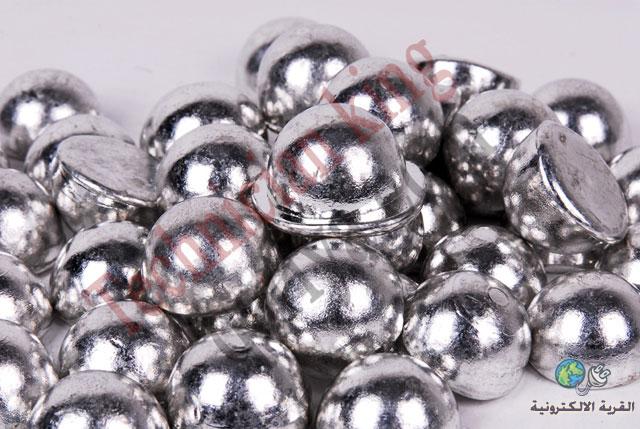

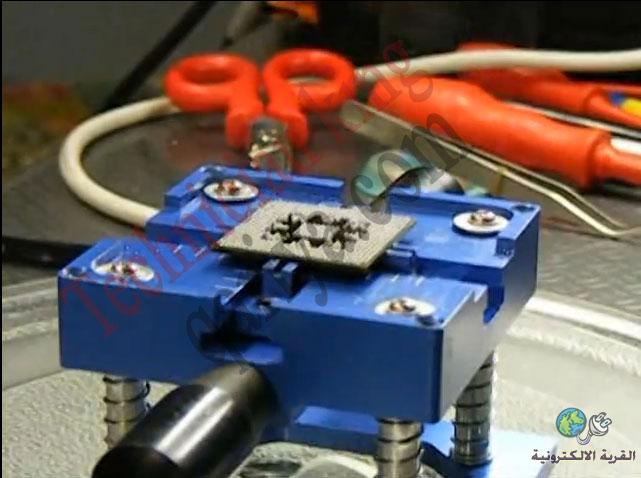

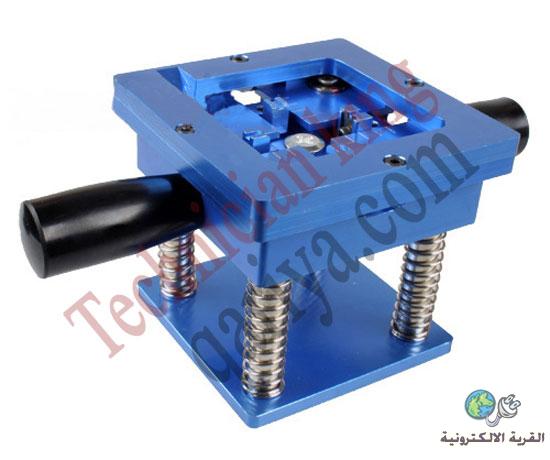

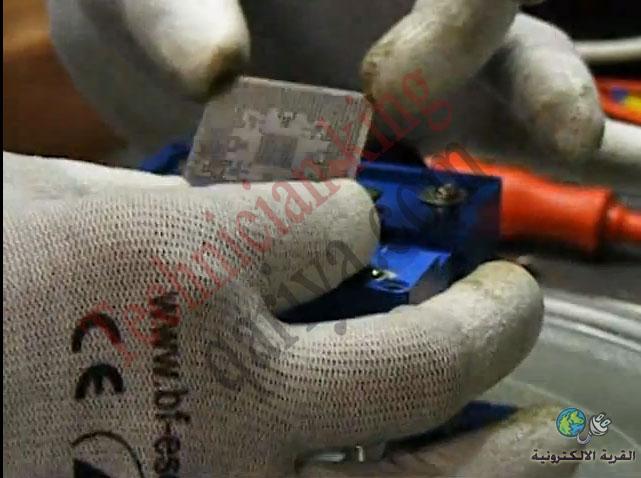

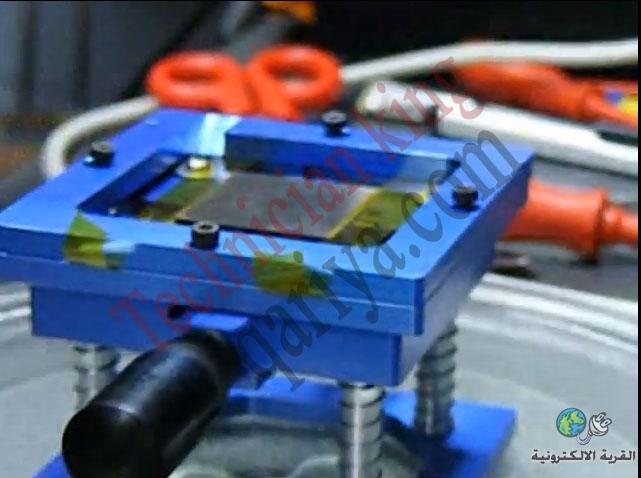

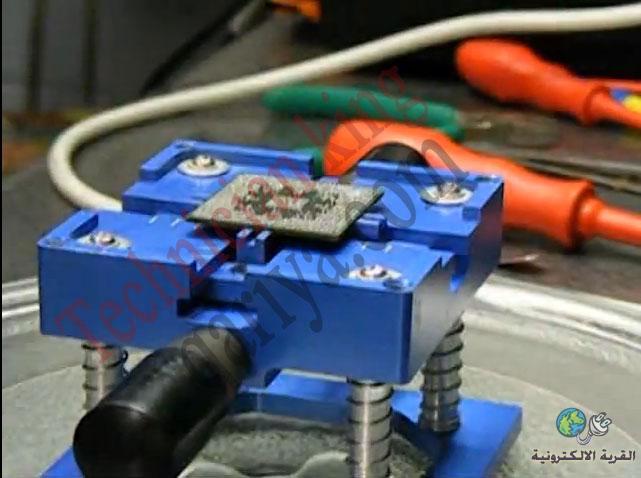

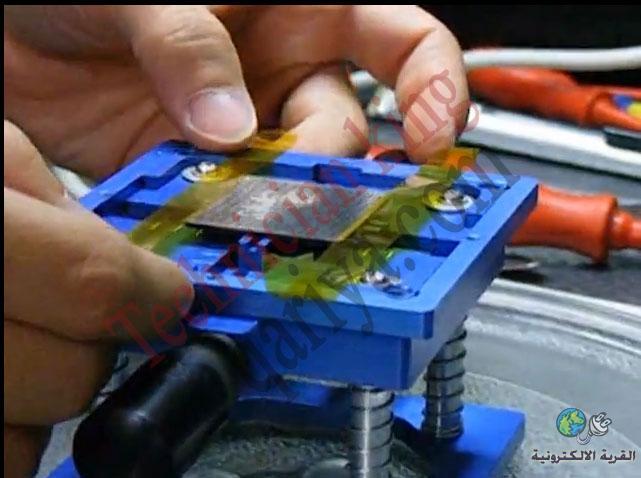

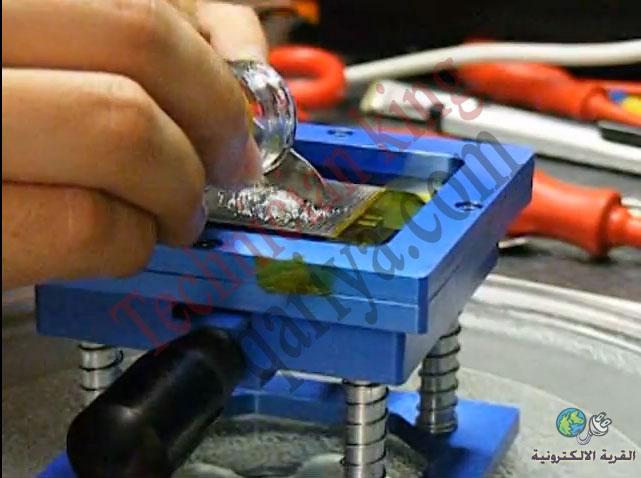

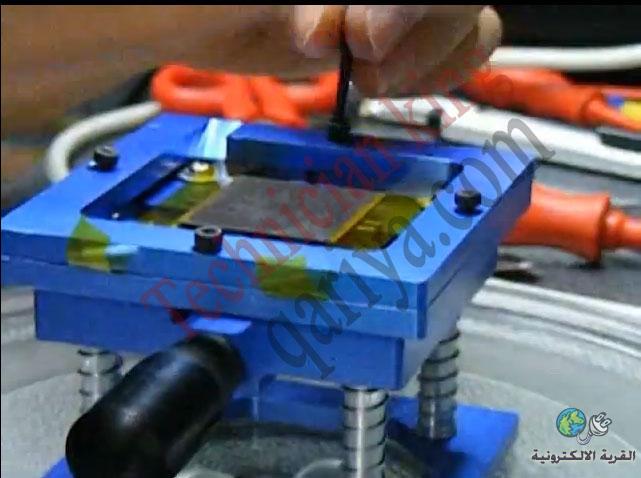

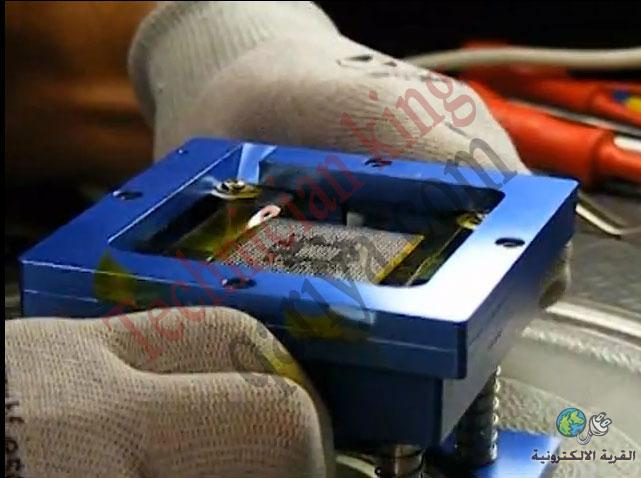

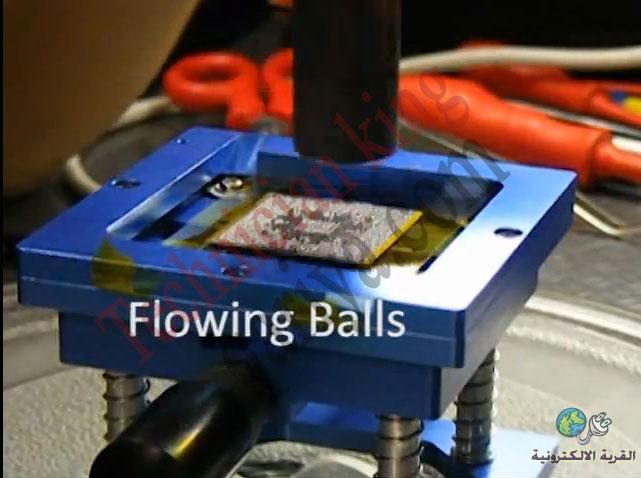

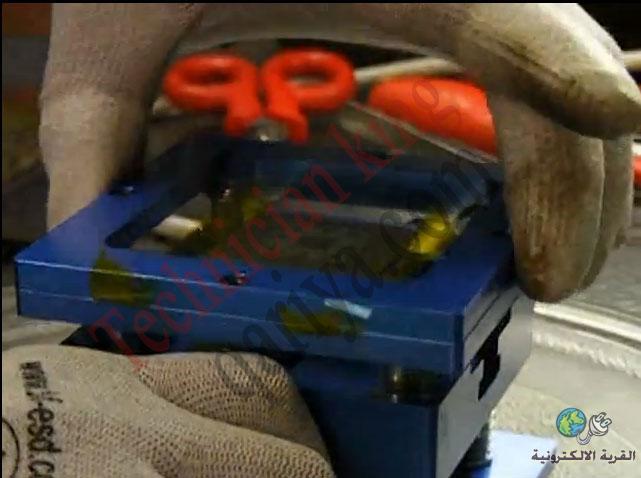

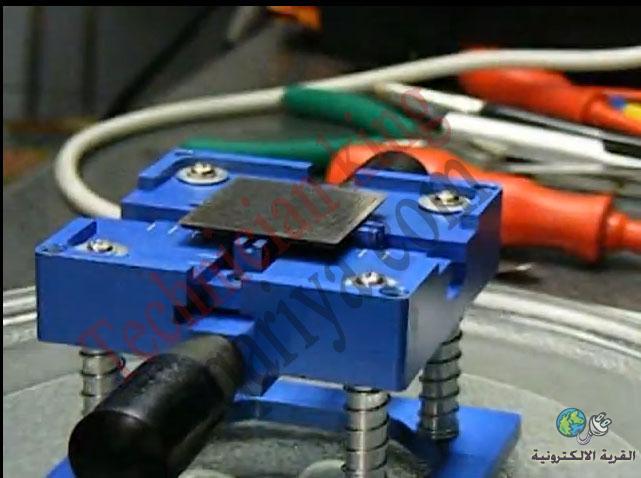

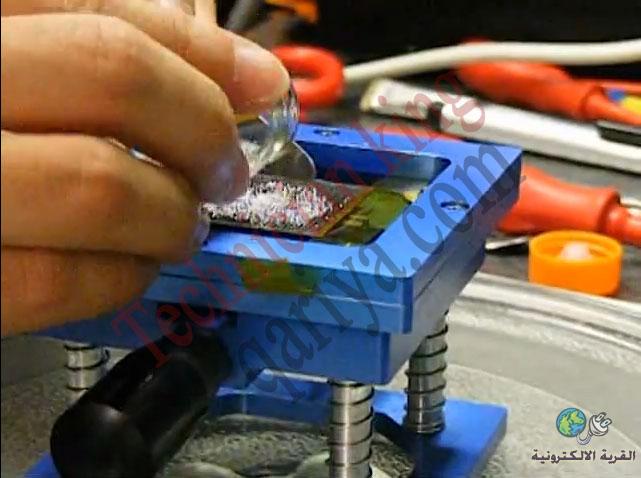

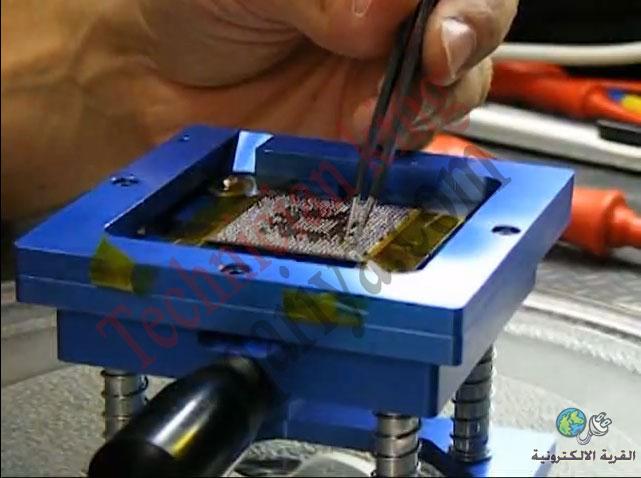

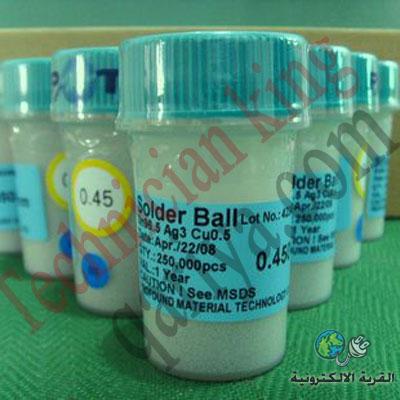

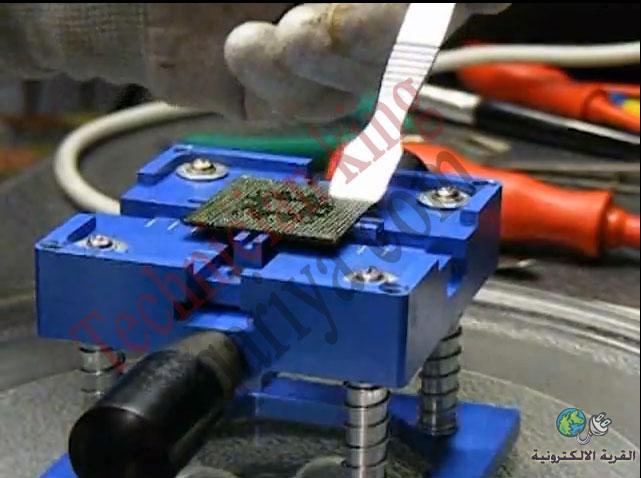

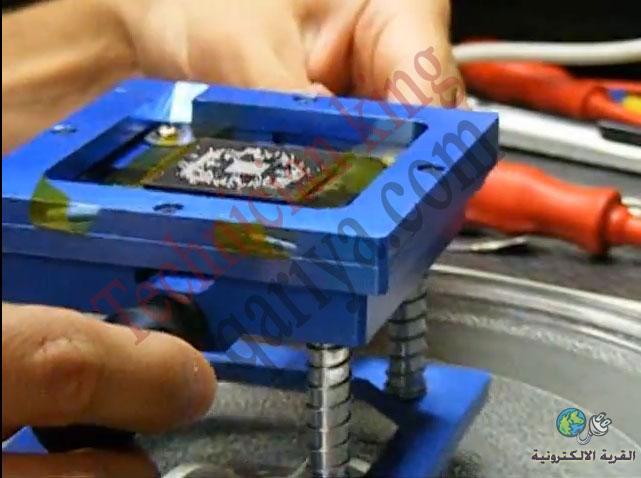

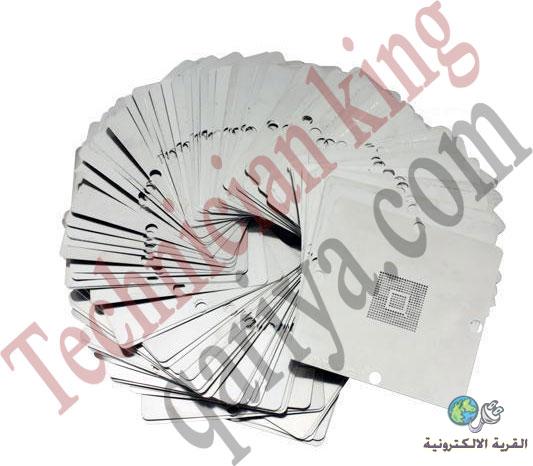

1- قم بضبط الجهاز علي مقاس قطعة الشيب  2- قم بوضع فلاقس علي الشيب لازاله القصدير القديم ، ونكرر عمليه ازاله القصدير بأستخدام المكواة والشيلد ، وننظف بحكول وقطنة .  3- اصبحت الشيب نظيفة الان وجاهزة للشبلنة ، قم بوضع فلاقس علي الشيب قبل وضع الشبلونة ( هام جدا جدا جدا جدا جدا ) 4- نقوم بوضع الشبلونة المتوافقة مع الشيب علي الشيب بالضبط ، ونتأكد من ان الشبلونة مضبوطة مع الشيب ، لضمان نجاح العملية  5- هذا شكل الشبلونة فوق الشيب تماما  6- نقوم بلصق الشيب بالاصق الحراري من اقصي الاطراف حتي تثبت علي الجهاز ولا تتحرك بهواء الهوت اير اثناء التسخين  7- شكل الشيب و الشبلونة بعد الصق  8- ثم نقوم بتركيب الجزء العلوي للشبلونة بعد تثبيت الشيب  9- ثم نقوم بربط الاربع مسامير الخاصين بالجزء العلوي  10- ثم نقوم بوضع كرات القصدير علي الشيب  11- ثم نقوم بعمل اهتزازه بسيطة لضمان دخول الكرات في اماكن الشبلونة  12- ثم نزيد القليل من الكرات ونكرر العملية مجداً  13- ثم بأستخدام عدسة مكبرة قم بالنظر علي اماكن الكرات ، اذا وجدت مكان ناقص ، قم بوضع كرة قصدير فية بأستخدام الجيفت ، واذا وجدت كرة قصدير زائدة ، قم بأبعادها ، الي ان تتأكد ان كل مكان في الشبلونة به كرة قصدير واحدة فقط  14- قم بالتسخين علي الشيب في حركة دائرية او عشوائية ، حتي تلاحظ انصهار جميع نقاط القصدير  15- قم بفك الجهاز ، وهذا بسحب ذراع الجهاز لاسفل  16- قم برفع الجزء العلوي للجهاز ، وسوف تجد ان الجزء العلوي قد صعد بالشبلونة وترك لك الشيب جاهزة للأستخدام  17- هذة هي الشيب بعد الشبلنة  18- قم بوضع فلاقس علي البوردة مكان الشيب  19- ثم نقوم بوضع الشيب علي البوردة  20- نقوم بضبط الشيب جيدا في مكانها ، كما كانت  21- ثم نقوم بالتسخين علي الشيب من اعلي مدة 4 دقائق الي ان تصل درجة الحرارة الي 220 درجة كما في عملية الفك  22- ثم نقوم بنزع السينسور الحراري 23- ثم نعيد لصق العازل للبوردة مرة اخري وبهذا نكون قد قمنا بعمل شبلونة للشيب ، وهذة العملية تصلح لاي شيب في اي جهاز ، ونسبه نجاح هذة العمليه في اصلاح عيوب الشيب 80% ، اذا لم تكن تالفة ارجو ان اكون وفقت في عمل شرح للشبلنة بصفه عامة . اللهم علمني ما ينفعني، وانفعني بما علمتني، وزدني علماً |
