سؤال عن مكبر العمليات(عن ارضي البطارية)

[iiirrr]

السلام عليكم:

كما هو معروف فمكبر العمليات بحاجة الى فولطية سالب و فولطية موجبة لكي يعمل
و لكن هل هناك حاجة لربط ارضي البطارية(منتصف البطاريتين) مع باقي اجزاء الدائرة؟

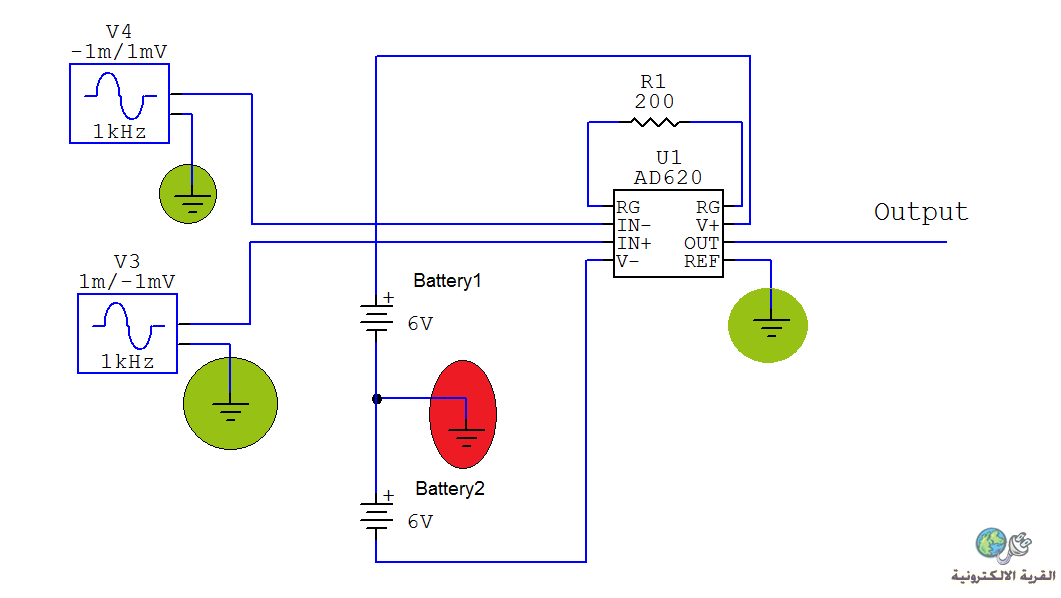

ففي هذه الدائرة الملون بالاخضر سيربطون مع بعظهم(short),

فهل ضروري ربط ارضي البطارية(الملون بالاحمر) مع الملونة بالاخضر
ام لا حاجة لذلك؟

[حيدر علاج حسن]

نعم بالتاكيد يجب توصيل النقطة بالارضي لكي يصبح فرق الجهد لكل مدخل مقاس نسبة الى الصفر ...

[iiirrr]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

نعم بالتاكيد يجب توصيل النقطة بالارضي لكي يصبح فرق الجهد لكل مدخل مقاس نسبة الى الصفر ...

غابت عني هذه النقطة
ومشكور عزيزي حيدر فهمت الفكرة

[iiirrr]

لدي سؤال آخر:

لو استخدمت مكبر العمليات ك differential amplifier
كما في هذه الصورة:


فهنا هل يصح ان تكون الاشارة الداخلة معزولة كهربائيا(المحاطة باللون الاحمر في الصورة اعلاه) عن ال power supply المغذي لمكبر العمليات؟

[ماجد عباس محمد]

نعم ممكن لكنها لن تصبح معزولة بعد توصيلها فهى ستكون متصلة به عن طريق المكبر ذاته لذا يجب أن لا يزيد فرق الجهد بينها و بين الأرضى عن قيمة التغذية

[iiirrr]

شكرا استاذ ماجد
